Как проверить датчик детонации на ВАЗ 2110?

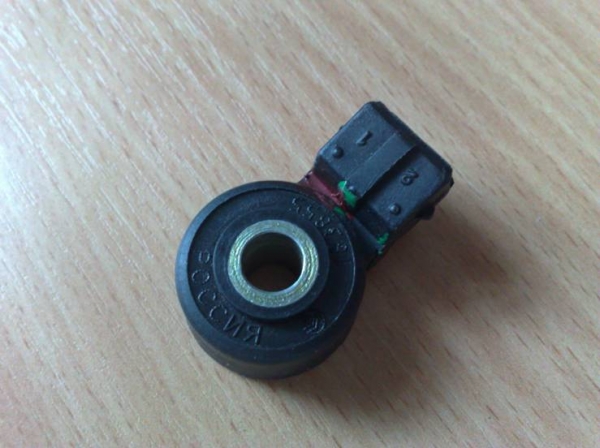

Датчик детонации

В итоге получается, что устройство довольно компактных размеров выполняет важнейшие задачи внутри вашего автомобиля. С его помощью система управления двигателя узнает, что стартует детонация, что позволяет ей внести соответствующие необходимые корректировки.

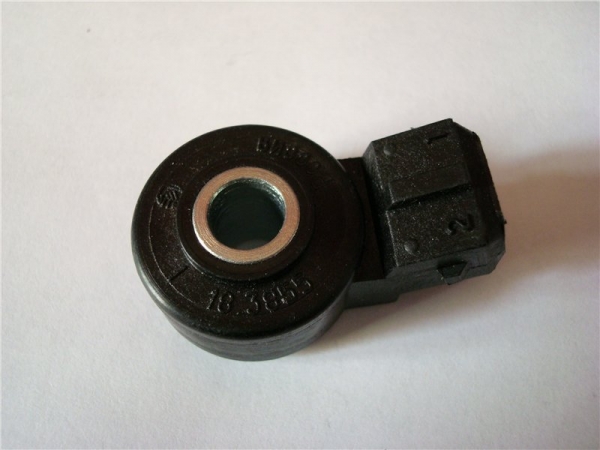

Широкополосный

Для ВАЗ 2110 предусмотрено использование двух типов датчиков детонации.

  1. Широкополосные. Регулярно следят за спектром шумов, сообщают о них системе управления движком. Соответствующий сигнал идет в обработку, двигатель корректирует свою работу.
  2. Резонансные. Выполняют аналогичные функции с широкополосными, однако они подают сигналы только тогда, когда детонация меняется.

Небольшая разница между устройствами никак не влияет на их надежность, эксплуатационный срок и эффективность. Потому поломка подобного регулятора — явление крайне редкое. Но иногда случается. Скорее всего, причина неисправности заключается в наличии обрыва электроцепи. В первую очередь проверяется она. Чаще всего после устранения разрыва датчик вновь возвращается к нормальной работе.

Проверка функциональности

На дисплее, расположенном на приборной панели ВАЗ 2110, может появиться ошибка с кодом 34. Она говорит о том, что датчик детонации неисправен и следует предпринять какие-то меры.

  1. Но не спешите покупать новое устройство. Вполне возможно, старый датчик исправен, а проблема кроется где-то в другом месте.
  2. Сбросьте показатели самодиагностики автомобиля, проедьте несколько километров, после чего опять запустите в работу процедуру самодиагностики.
  3. Если ошибка вновь показалась на дисплее, придется поменять измеритель.В ситуации, когда ошибка прекратила появляться,
  4. можете пока эксплуатировать машину. Ничего страшного значит не произошло.
  5. Периодическое появление ошибки 34 говорит вам о том, что в подключении может иметься обрыв. Изучите состояние контактов, проводов, зачистите их, зажмите получше. Это часто позволяет решить проблему.

Снятие

Определить признаки неисправности датчика детонации на ВАЗ 2110 можно путем демонтажа устройства и выполнения определенных манипуляций с ним.

Место установки

Но для начала девайс нужно снять.

  • Располагается датчик детонации слева на силовом агрегате, где располагается линия середины блоков цилиндров. В непосредственной близости от него вы увидите воздушный фильтр. Многие ориентируются именно на него при поиске датчика.
  • Обесточьте автомобиль путем снятия клеммы с аккумуляторной батареи.

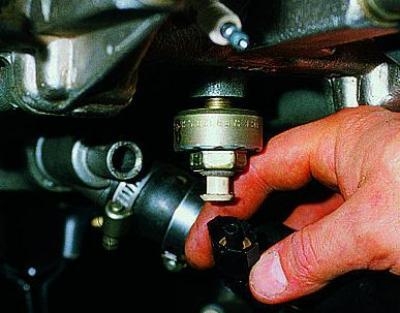

  • Отключите контакты от датчика, колодку с проводкой. Специальный фиксатор позволит сделать это, если на него нажать.
  • Теперь откручивайте гайку крепления прибора.
  • Остается просто снять его со шпильки.

Выполнение измерений

Далее можно разобраться в том, как проверить датчик детонации на автомобиле ВАЗ 2110:

  • Вооружитесь мультиметром, выставив на нем минимальные значения. Это универсальное устройство может пригодиться автовладельцу в любой момент. Особенно, если вы предпочитаете самостоятельно решать большинство возникающих проблем с вашим ВАЗ 2110;
  • При наличии одноконтактного датчика, минусовой провод от прибора измерения (он традиционно черного цвета) подключаем к месту установки крепежного болта, а плюсовой проводок (красного цвета) к контакту сигнала, расположенного в разъеме;
  • Если элемент двухконтактный, тогда мультиметр подключается по правилу «плюс к плюсу, минус к минусу»;
  • Дальше для обоих типов датчиков последовательность действий одинаковая;
  • Для активации датчика нанесите по нему несколько легких ударов. Желательно чем-то твердым, типа отвертки;
  • Если поломки не наблюдается в датчике, тогда напряжение начнет скакать. Обычно скачки наблюдаются в пределах от 40 до 200 мВ;
  • Не лишним будет проверить внутреннее сопротивление, которое в норме стремится к нулю;
  • Если датчик исправен, проверяйте электронную цель;
  • Как показывает практика, искать обрыв долго и проблематично. Оптимальное решение проблемы — замена колодки с проводкой;
  • При других показаниях сопротивления и отсутствии скачков напряжения, вы точно будете знать, что датчик вышел из строя;
  • Его замена выполняется в обратной последовательности разборки. Ничего сложного в этом нет.

Тем не менее, поломки случаются. Знать о способах их определения и исправления должен каждый автовладелец. Радует тот факт, что при выходе из строя этого девайса, автомобиль еще некоторое время можно спокойно эксплуатировать. Но затягивать с ремонтом не стоит.

Датчик детонации ВАЗ 2110: неисправности и замена

Переплачивать за перерасход топлива, как минимум, нецелесообразно. Но именно так и происходит, если на вашем автомобиле ВАЗ 2112 датчик детонации (ДД) вышел из строя. Даже неработающие свечи либо низкое качество бензина не такая и большая проблема, если можно предупредить момент детонации топлива внутри ДВС благодаря умному электронному управлению моментом зажигания смеси в двигателе.

Исправный ДД гарантирует стабильную мощность вашего железного коня и долгий срок работы двигателя, защищая его от перегрева и неблагоприятных условий работы. Потому никогда не стоит забывать о контрольной индикации “ Check Engine ”, намекающей нам о проблемах с датчиком детонации на автомобилях ВАЗ 2110-2112.

Поменять ДД на ВАЗ 2110 можно за каких-то двадцать минут без особых проблем. Навыки диагностирования неисправности также не отличаются особой сложностью. Так стоит ли тратить драгоценные деньги и время на поездку в СТО ради того, что можно не менее качественно сделать самому за те же сроки и с тем же эффектом?

Замена неисправного прибора

Назначение датчика детонации ВАЗ 2110-2112 и принцип его работы

В современных “десятках” с инжектором датчик детонации ВАЗ 2110 необходим для управления электронной логикой задающего момента поджига топливной смеси свечами зажигания. Поздний поджиг является причиной большого перерасхода топлива, снижения мощности и перегрева ДВС . Слишком ранний же является причиной перегорания клапанов, микровзрывов (детонации) и падения мощности.

Читать еще:  Датчик кислорода ваз 2115

Таким образом, если у вас в салоне горит соответствующая индикация, сообщающая, что датчик детонации ВАЗ 2110 неисправен ( Check Engine ) — стоит без отлагательств позаботится о его ремонте. В данном случае электроника переводит систему управления двигателем в безопасный режим, неоптимальный с точки зрения мощности ДВС и расхода топлива.

Принцип работы любого ДД на ВАЗ 2112, 2111 и 2110 основывается на пьезоэлектрическом эффекте, когда уровень генерируемого напряжения напрямую зависит от степени физического воздействия на пьезоэлемент. Чем больше встряска, усилие, давление либо нажатие — тем больше выдаваемый импульс напряжения.

На автомобилях ВАЗ 2110-2112 может быть установлено два возможных типа датчика детонации:

В первом случае преобразователь АЦП контроллера управления воспринимает весь спектр аналоговых токовых сигналов, генерируемых датчиком. В случае же использования явления резонанса, измерительный блок воспринимает лишь вибрации определенной частоты, характерной для момента детонации внутри ДВС .

Широкополосный и резонансные датчики детонации ВАЗ не являются взаимозаменяемыми, поскольку отличаются уровнями сигналов. Потому, если стал вопрос, какой датчик использовать конкретно в вашем случае — всегда отталкивайтесь от того, что именно было установлено все это время под вашим капотом.

Датчик детонации ВАЗ 2110, основные признаки неисправности

Прежде чем менять ДД на новый, рекомендуется проверить электрическую цепь его подключения. Также очень часто отказ датчика связан с окислением его контактов, в этом случае их следует прочистить. В целом же элемент отличается крайне высокой надежностью и долговечностью.

Проблемы с датчиком можно определить проведя как компьютерную диагностику, так и сделать вывод по характерным “симптомам”, проявляющимся при езде, а именно:

  • автомобиль заметно потерял в мощности;
  • периодически зажигается индикация “ Check Engine ”: во время разгона, начала движения либо подъема в гору;
  • двигатель троит (работает с нехарактерными звуками).

Считав электронные коды неисправности ДВС инжектор, можно сделать следующие выводы касаемо того, в каком состоянии находится ваш датчик детонации ВАЗ 2112:

  • код 0325 намекает на проблемы в сети. Например, обрыв проводки либо закисление штекерных контактов. В этом случае прозваниваем электрическую цепь подключения датчика, чистим электрические контакты;
  • если вышеупомянутые действия не помогли — остается только проверить ремешок ГРМ , его проскакивание также может оказаться причиной проблемы;
  • коды № 0326, 0327, соответственно, говорят нам о плохом уровне сигнала от датчика детонации ВАЗ 2112. Опять чистим контакты, проверяем момент затяжки гайки (от 10 до 24 Н*м) либо меняем его на новый;
  • код 0328 сообщает о слишком высоком уровне управляющего сигнала от датчика детонации. Возможно, что элемент пробивает, неисправна проводка либо также необходимо проверить зацепление ремня ГРМ .

Подобным образом можно диагностировать неисправность практически на любом автомобиле ВАЗ 2110-2112 типа инжектор кроме самых ранних моделей, производимых с 2002 г.

Как проверить вновь приобретенный датчик детонации ВАЗ 2112 либо состояние старого

Несмотря на низкую стоимость изделия (примерно 100-200 руб), нередки случаи покупки, когда получаешь некачественный датчик детонации ВАЗ 2112 либо просто муляж, замаскированный под него. Потому полезно будет понимать, каким именно образом проводится проверка и диагностика снятого с автомобиля датчика либо покупка нового.

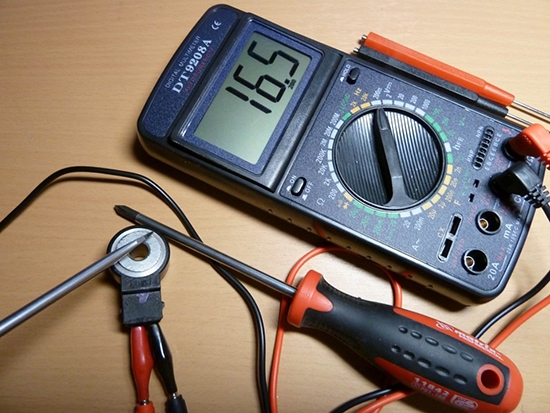

Для проверки вам понадобится электрический мультиметр , выставленный на диапазон измерения в 200 мВ постоянного напряжения. Подключите щупы прибора к разъемам широкополосного датчика для измерения электрических величин (в случае резонансного один щуп меряет относительно корпуса).

Постучите по корпусу датчика отверткой. Абсолютные значения напряжения, зафиксированные прибором, будут напрямую зависеть от степени физического воздействия на него: чем сильнее удар — тем выше импульс напряжения. Если зависимость прослеживается — значит ДД исправен.

Теперь переключаем наш мультиизмерительный прибор на измерение сопротивления. Измеренная омическая нагрузка в исправном датчике должна быть в пределах от 1 до 10 МОм. Естественно, неисправный ДД либо его муляж покажут бесконечное сопротивление, а пробитый — сильно малое, порядка нескольких десятых Ом.

Меняем датчик детонации ВАЗ 2110-2112

Если ваш автомобиль неожиданно сообщил о проблемах датчика детонации ВАЗ 2112, и предварительная диагностика констатировала выход из строя непосредственно контролирующего детонацию элемента — можно приступить к процессу его замены. Купите новый элемент за 100-200 руб, предварительно проверив его работоспособность мультиметром , и приготовьтесь к замене. Займет этот процесс у вас не более 10-20 мин личного времени.

  1. 1. Первым делом стоит понимать, где крепится датчик детонации ВАЗ 2112 на ДВС под капотом вашего авто. Найти его можно между вторым и третьим цилиндрами, рядом также находится масляный щуп;

Замена неисправного элемента

  1. 2. Отключите зажигание и отбросьте электрический контактный разъем подключения датчика детонации ВАЗ;

Замена неисправного элемента

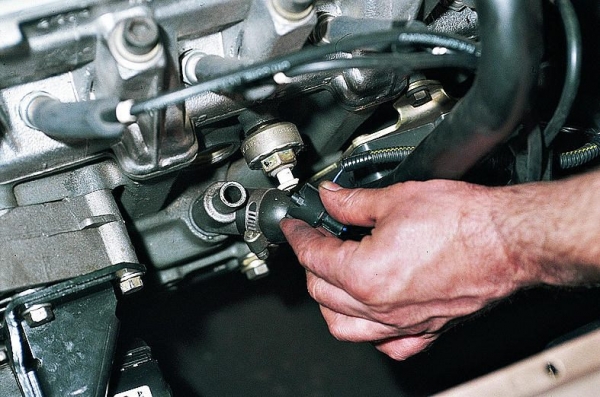

  1. 3. Взяв в руки ключ на 12 либо 13 мм (зависит от типа датчика), откручиваем крепежную гайку. Теперь ДД можно спокойно извлечь из капота.

Обратите внимание на маркировку, нанесенную на вашем датчике детонации. Несмотря на внешнее сходство, разные их модели могут несколько отличаться по уровню генерируемых сигналов. Также не забывайте, что широкополосный датчик меняется только на аналогичный. Это же касается и аналогичных устройств резонансного типа.

Читать еще:  Датчик фаз ваз 2112 16 клапанов

Датчик детонации ВАЗа-2110: описание, функции, возможные неисправности

В конструкции двигателя имеется множество вспомогательных систем и механизмов. Работу силового агрегата невозможно представить без датчика коленвала, температуры охлаждающей жидкости, положения дроссельной заслонки и многих других элементов. Далеко не последнюю роль играет и датчик детонации. ВАЗ-2110 тоже им оснащается. Для чего нужен этот элемент? Как его проверить и почему он выходит из строя? Об этом мы расскажем в нашей сегодняшней статье.

Назначение

Исходя из названия становится понятно, что данный датчик служит для контроля детонации в машине. Установлен такой элемент на всех инжекторных автомобилях. Что касается карбюраторных «десяток», в их двигателях такой механизм отсутствует. Благодаря работе данного элемента реализуется более сбалансированное приготовление смеси. Это позволяет снизить расход топлива и повысить приемистость двигателя.

Что такое детонация? Это процесс самостоятельного воспламенения горючей смеси, который сопровождается существенной ударной силой. Наряду с этим возникают посторонние металлические звуки (будто стучат пальцы в поршневой).

Где находится?

Располагается датчик детонации на ВАЗе-2110 (8 клапанов) между вторым и третьим цилиндром двигателя. Такое же место расположения элемент имеет и на 16-клапанных моторах. Таким образом, датчик детонации на ВАЗе-2110 находится в центре блока ДВС. Аналогично его расположение на «Калине».

Если возникает по каким-то причинам детонация двигателя, стук будет считываться датчиком и сигнал пойдет далее на блок управления.

Конструкция. Как работает?

Устроен данный элемент весьма просто. Он состоит из сигнального провода, пьезоэлектрического элемента, оплетки и вибрационной пластины.

Ключевой элемент датчика детонации ВАЗа-2110 – это пьезомеханизм. При возникновении детонации мотор вибрирует. На входе и выходе пьезомеханизма создается напряжение (разность потенциалов).

Если напряжение на одном из концов стало выше нормы, датчик начинает корректировать данный процесс. Наряду с этим желтой лампой на панели приборов будет подаваться сигнал «Проверьте двигатель».

Детонация двигателя – причины

В каких ситуациях возникает данный процесс? Детонация может происходить по нескольким причинам:

  • Из-за использования низкооктанового топлива. Рекомендуемое ОЧ для «десятки» – 92. Если использовать топливо с октановым числом менее 92-х, существенно снизится детонационная стойкость. Смесь начнет самовоспламеняться подобно дизелю. Но при этом мотор ощущает сильную нагрузку. Это пагубно влияет на ресурс и исправность элементов поршневой.
  • Ранее зажигание. Если неправильно выставлен угол опережения зажигания, машина будет постоянно детонировать. Как это определить? Проверить можно прямо на ходу. На скорости 50 километров в час нужно включить пятую передачу и нажать на газ. Если в районе двигателя слышны какие-либо стуки, значит, произошла детонация. Угол опережения зажигания нужно откорректировать.
  • Свечи. Они должны точно соответствовать техническим параметрам и калильному числу. Также детонация может возникать из-за нагара на свечах, либо при их существенном износе.
  • Нагар в камере сгорания. Такое обычно происходит на моторах с пробегом «за 200». Из-за нагара образуются отложения, которые формируют некую тепловую рубашку. В результате растет рабочая температура в камере, и смесь начинает самопроизвольно сгорать. А нагар может образовываться при износе маслосъемных колец.

Признаки неисправности датчика детонации ВАЗа-2110

Как определить, что данный элемент вышел из строя? К сожалению, никаких явных признаков кроме сигнала «Чек Энджин» на приборке вы не обнаружите. Если автомобиль оборудован бортовым компьютером, то наряду с этим загорится ошибка датчика детонации «34». Среди косвенных признаков стоит отметить:

  • Уменьшение мощности двигателя.
  • Троение мотора на холостых оборотах.
  • Увеличенный расход топлива. Но как правило, он возрастает лишь в пределах погрешности.

Почему датчик детонации выходит из строя?

Происходит это по нескольким причинам:

  • Вследствие обрыва сигнального провода.
  • Из-за замыкания датчика «на массу».
  • При обрыве экранирующей оплетки провода.
  • При замыкании бортовой сети одного из проводов (однако случается данная проблема довольно редко).

Но какой бы ни была причина, выяснить работоспособность элемента поможет только диагностика. Как это сделать самостоятельно, мы расскажем ниже.

Проверка датчика своими руками

В случае, если произошел обрыв сигнального провода или экранирующей оплетки, нужно проверить целостность крепления вилки датчика детонации и розетки жгута. Также следует посмотреть, в каком состоянии находятся сами контакты розетки. Если они окислились, стоит применить спецсредства.

Но более детально обследовать элемент можно только после его снятия. И для диагностики нам понадобится мультиметр. Данный прибор необходимо выставить в диапазон 200 мВ. После этого подсоедините минусовой и плюсовой провод к выводам датчика и металлическом кольцу. Обратите внимание: масса и сигнальный провод – это две разных детали. Не стоит их путать между собой. При проверке по датчику нужно слегка постучать металлическим предметом. Если элемент исправен, он будет детонировать. На экране мультиметра изменятся значения.

Еще датчик детонации «десятки» можно обследовать на внутреннее сопротивление. Для этого отсоединяем жгут элемента и проверяем целостность цепи в режиме омметра. Обратите внимание, что внутреннее сопротивление должно стремиться к нулю.

Бывают ситуации, когда датчик исправен, но на панели все равно выдает ошибку. В таком случае нужно проверить всю электронную цель. Искать место обрыва весьма проблематично, поэтому самый быстрый и оптимальный способ решения – замена полностью колодки с проводкой.

Читать еще:  Датчик фаз ваз 2114 8 клапанов

Как поменять датчик?

Если данный элемент все же вышел из строя, его нужно заменить. Благо, запчасти на ВАЗ-2110 можно найти в любом магазине за небольшую цену. Новый датчик детонации будет стоить не более 250 рублей. Как произвести его замену? Сначала нужно найти сам элемент. Как мы уже сказали ранее, он находится между вторым и третьим цилиндром.

Затем при помощи ключа на 12 миллиметров следует выкрутить крепежный болт. Далее требуется надавить на штекер фиксатора проводов и достать его наружу. После можно вытаскивать и сам датчик. На следующем этапе устанавливается новая запчасть на ВАЗ-2110. Установив штекер с проводами, следует закрутить обратно крепежной болт ключом на 12. На этом этапе замену датчика детонации на «десятке» можно считать законченной.

Заключение

Итак, мы выяснили, что такое датчик детонации, для чего он нужен и как его проверить. Деталь хоть и простая, но может изрядно насолить своему владельцу. Поэтому при появлении сигнала «Чек Энджин» нужно не медлить с его диагностикой.

Проверка исправности, обслуживание и процедура замены датчика детонации ВАЗ 2110

Принцип действия такого прибора, как датчик детонации, аналогичен на всех современных транспортных средствах. Этот прибор обладает достаточной надежностью и состоит из однородного монолита с интегрированной специальной пластиной с пьезоэлектрическим элементом, которая реагирует на ударное воздействие нужной частоты. Именно такое волновое воздействие с определенной частотой образуется в блоке цилиндров силовой установки при сжигании воздушно-топливной смеси.

Электрический ток с напряжением несколько милливольт, который появляется в результате этого воздействия, служит тем источником измерений, которые подаются на автомобильный бортовой компьютер. И уже электронная система транспортного средства корректирует величину угла опережения зажигания, нейтрализуя этими действиями возможные ударные воздействия, возникающие при детонации горючего.

При том, что датчик детонации ВАЗ 2110, цена которого достаточно приемлема, имеет небольшие линейные размеры и весьма прост в конструктивном исполнении, его значение трудно переоценить. Ведь утрата коммутирующего сигнала от этого изделия ведет к высвечиванию соответствующего отказного кода на дисплее бортового компьютера, что расшифровывается в ВАЗ 2110, как ошибка датчика детонации и ведет к переводу ЭБУ в безопасный режим эксплуатации.

Это, в свою очередь, оптимизирует программные затраты электронного блока управления, настраивает угол опережения зажигания на минимальное значение, что приводит к увеличению расхода топлива и уменьшению динамической мощности автомобиля.

В случае обрыва датчика детонации автомобиль в течение какого-то промежутка времени находится в эксплуатации без этой настройки. То же самое касается случая, когда в датчике детонации неисправности выявлены, но нет возможности произвести его замену. В любом случае, затягивать с ремонтов или заменой этого прибора не стоит.

Датчик детонации — неисправности при эксплуатации

Для выявления неисправностей в датчике детонации необходимо знать, где он расположен в силовом отсеке автомобиля. Его местонахождение – невдалеке от контрольного щупа для масла вверху блока цилиндров.

Иногда дефект можно устранить простым подтягиванием или ослаблением крепежа изделия к мотору, усилие для затягивания должно находиться в пределах 20 Нм. Контроль над усилием затягивания такого типа лучше проводить специальным ключом динамометрического типа. В случае, когда регулировка не дала положительный эффект, необходима проверка датчика детонации ВАЗ 2110 с последующей его заменой на новое изделие.

Поиск в датчике детонации неисправности необходимо проводить на специальном стенде, которым оборудованы СТО или ремонтные предприятия. В домашних условиях датчик детонации ВАЗ 2110 можно попробовать отремонтировать в случае, если у вас есть основные понятия в электротехнике и автолюбитель может пользоваться тестером или аналогичным прибором со шкалами милливольтметра и мегомметра.

Порядок определения неисправности датчика детонации следующий:

  1. Перед проверкой датчика детонации необходимо его снять с силового агрегата. Для этого требуется, нажав фиксатор, рассоединить от контактной колодки.
  2. Отвинтить гайку крепежа и демонтировать изделие, сняв со шпильки.
  3. Для диагностики снятого прибора требуется запитать его к клеммам мультивольтметра, установив минимальный измерительный лимит.

Важно: следует знать, что для датчика детонации с одним контактом с проводом черного цвета, который ассоциируется с отрицательным контактом, подсоединение осуществляется к посадочному гнезду болта крепления, а провод красного цвета положительной направленности необходимо подсоединять к контакту сигнала в колодочном разъеме.

Замена датчика детонации

Периодичность работ по замене датчика детонации «десятки»:

  1. Отсоединяем силовой отрицательный провод от АКБ.
  2. Отсоединяет проводку изделия от колодки проводов.
  3. Снимаем крепеж изделия и демонтируем его.
  4. Чтобы активировать датчик детонации, необходимо постучать по корпусу изделия.
  5. При исправном приборе изделие покажет скачкообразные значения разности потенциалов в лимитах от 40 до 200 мВ.

При необходимости возможно проведение замеров сопротивления внутреннего контура детали. Важно помнить, что это значение у приборов такого типа очень большое, стремящееся к бесконечности.

При отсутствии хотя бы одного показателя (сопротивления или напряжения) надо покупать новое изделие и готовиться к замене датчика детонации ВАЗ 2110, так как других способов его реанимации не существует.
