Регулировка клапанов на ВАЗ-2113, 2114, 2115

В процессе эксплуатации автомобиля рабочая кромка клапанов срабатывается и они усаживаются, а значит поднимаются вверх.

При этом уменьшается либо вообще пропадает необходимый тепловой зазор, который обеспечивает полное плотное закрытие клапана. Завод рекомендует проверять зазоры в клапанном механизме каждые 15 000-30 000 км пробега.

Основные неисправности

Обычно стоит проверять тепловые зазоры в случаях если:

  • в двигателе появляется излишний шум, особенно в области клапанной крышки;
  • нарушается стабильность его работы, падает тяга в нагрузочных режимах;
  • появляются хлопки и «выстрелы» в глушителе;
  • значительно поднимается расход топлива при том, что система питания отрегулирована.

Регулировка клапанов

Установив автомобиль на ручной тормоз, включить пятую передачу и вывеить одно переднее колесо. Открутив две гайки, снять клапанную крышку, предварительно сняв кронштейн троса привода дроссельной заслонки и отсоединив шланг сопуна.

Теперь, когда открыт полный доступ к клапанному механизму, с помощью набора щупов проверить зазоры между клапаном и распределительным валом. Для впускных клапанов он составляет 0.2±0.5 мм, для выпускных 0.35±0.5 мм.

ВНИМАНИЕ! Проверка зазоров производится только на холодном двигателе!

Зазоры проверяются на закрытых клапанах. Определить это можно взглянув в прорезь пинала распределительного вала – на закрытом клапане кулачек будет смотреть вверх.

Определить, какой клапан впускной, а какой выпускной, очень легко: выпускной клапан расположен напротив выпускного коллектора (чугунного), а впускной – напротив впускного (алюминиевого), еще он побольше выпускного.

Проворачивая вывешенное колесо, выставить распредвал в такое положение, чтобы открытые клапана закрылись, и проверить зазоры в них.

Щуп должен проходить между затылком кулачка и клапаном с легким натягом. Если он входит слишком туго либо вообще не пролазит, клапан необходимо отрегулировать. Регулировка выполняется с помощью шайб разной толщины.

Чтобы вытащить шайбу, понадобиться специальный съемник для двигателей семейства ВАЗ 2108, который можно приобрести в любом автомобильном магазине.

  • Трубку съемника прикрутить к шпилькам клапанной крышки;
  • дальше чего серповидную часть рычага завести между регулировочной шайбой и кулачком распредвала;
  • нажать на рычаг и утопить клапан до упора;
  • между ребром стакана и распредвалом вставить специальный флажок («клюшку»), который идет в комплекте со съемником;
  • поднять рычаг вверх, освободив шайбу.

Также шайбу можно вытащить с помощью двух плоских отверток, вставив одну из них между клапаном и распредвалом и нажать на него, после чего вторую отвертку вставить ребром между стаканом регулировочной шайбы и распределительным валом.

После того, как клапан зафиксирован в нижнем положении, вытащить отвертку, вставленную между шайбой и кулачком, острым предметом типа шила через прорезь стакана поддеть шайбу и вытащить ее.

ВНИМАНИЕ! Если у вас недостаточно опыта для подобных операций, менять шайбы с помощью отверток не рекомендуется!Кромки стаканов достаточно хрупкие и неопытными руками легко ломаются. Для замены стаканов необходимо снять ремень ГРМ и распределительный вал. Рекомендуется использовать специальный съемник.

Замена шайб и зазоры

Размер шайбы подбирается путем несложного математического расчета: если зазор между кулачком и клапаном составляет, например 0.15 мм, а необходимо сделать 0.35 мм при том, что шайба 3.40 мм, то 3.40-0.20=3.20 мм – толщина необходимой шайбы.

Аналогично примеру подбор производится при других зазорах для всех клапанов. Установка шайб производится в обратном порядке снятию.

После того, как все зазоры выставлены в допуск, собираем все в обратном порядке и запускаем двигатель.

Итог работы

По итогу регулировки работа двигателя стабилизируется, падает расход, возвращается исходная мощность. Автомобиль снова едет так, как должен. Поэтому и рекомендуется проверять тепловые зазоры каждые 15 000-30 000 км пробега.

Регулировка клапанов ВАЗ 2114: пошаговая инструкция

Краткое описание процедуры

В наши дни, любой современный автомобиль, кроме электрических, имеет двигатель внутреннего сгорания с механизмом газораспределения. От исправной работы этой системы зависит очень много параметров. А них входят расход топлива, приемистость мотора, экологические характеристики и другие, не менее важные показатели. Нормальную функцию механизма газораспределения обеспечивает правильная регулировка зазоров между клапаном и его толкателем.

Если зазор будет слишком велик, то кулачок распределительного вала будет с силой бить по тарелке толкателя, и все это приведет к серьезным повреждениям узлов и механизмов двигателя. Кроме того, клапан будет не до конца открываться, когда это нужно, тем самым перекрывая движение выхлопных газов или топливно — воздушной смеси, а зависимости от типа клапана. Впускные — отвечают за подачу горючего, выпускные — за отработанные газы, направленные к выпускному коллектору.

Читать еще:  Газ 53 регулировка клапанов

Принцип работы клапанного механизма

Напротив, если клапан будет сильно зажат, то механические повреждения деталей мотора будут меньшими, чем при слишком большом зазоре. А вот сама работа двигателя — будет значительно хуже. Именно для хорошей работы двигателя необходимо тщательно регулировать клапаны на автомобилях ВАЗ. Данную процедуру осуществляют несколькими способами. Первый — толкатель перемещают под воздействием гайки на штоке. Второй — подбор шайб прокладок нужной толщины. Третий — автоматический, регулируется под давлением моторного масла в гидравлические компенсаторы.

Выставляем зазор на ВАЗ 2114

В нашем случае, на автомобиле ВАЗ 2114 данная процедура производится вторым способом, с применением регулировочных шайб и специального инструмента.

Во-первых, нужно понимать, что корректная регулировка на ВАЗ 2114 может быть выполнена только при температуре окружающего воздуха в 20 градусов по Цельсию, когда металл находится в состоянии покоя, и не подвержен температурном расширении как на прогретом двигателе.

Во-вторых, для каждого конкретного автомобиля существует таблица размерности зазоров при поднятых кулачках распределительные валов.

Для четырнадцатой модели используются следующие размерности:

  • Для впускных клапанов — 0,2 мм с погрешностью показаний в 0,05 мм;
  • Для выпускных клапанов — 0,35 мм с погрешностью показаний в 0,05 мм.

Перед регулировкой охладите пространство под капотом, можно использовать обыкновенный вентилятор. После этого демонтируйте клапанную крышку, патрубки, хомуты крепления, боковой защитный кожух ремня газораспределительного механизма. Открутив гайку крепления тросика педали акселератора, аккуратно отсоедините его. Для удобства выполнения работ, снимите кожух воздушного фильтра в сборе. Перед демонтажем обязательно поставьте под колеса противооткатные башмаки и включите нейтральную передачу. Ручной стояночный тормоз также должен быть включенным.

Необходимый инструмент

Инструмент, который нужен для полноценной работы:

  1. 1. Ключи рожковые и торцевые;
  2. 2. Приспособление для опускания тарелок клапанов – стоит немногим больше ста рублей;
  3. 3. Набор специализированных щупов для измерения зазоров в механизме;
  4. 4. Микрометр для определения толщины регулировочной шайбы;
  5. 5. Регулировочные шайбы – они имеют толщину от 3 до 4.5 мм. Они поставляются на рынок с интервалом 0.05 мм. То есть вы можете найти шайбы размером 3.05 мм, 3.1 мм и так далее до 4.5 мм. (одна шайба имеет стоимость около двадцати рублей).

Толкатель клапана с регулировочной шайбой

Процесс регулировки

Проверьте, совпадают ли метки на шестерен привода газораспределительного механизма и на крышке головки блока цилиндров ВАЗ 2115. Такие же метки должны совпасть на шкиве коленчатого вала и крышка масляного насоса. Далее следует выкрутить свечи зажигания, чтобы сбросить давление в цилиндрах блока.

Под клапанную крышку при последующей сборке поместите в пазы новую прокладку, обработанную герметиком.

Порядок расположения клапанов ВАЗ 2114

При регулировке учтите, какой клапан является впускным, а какой выпускным Порядок следующий:

5 — выпуск и 2 — впуск; 8 — выпуск и 6 – впуск;4 — выпуск и 7 – впуск.

Двигаясь от шкива распределительного вала, промеряем зазоры между толкателем и кулачком вала. В местах, где зазор соответствует норме, все оставляем без изменений. На месте, где щуп, соответствующего размера легко проталкивается в щель, придавливаем устройством для опускания толкателя тарелку и вставляем флажок для фиксации толкателя. Затем специальными щипчиками вытаскиваем регулировочную шайбу и смотрим ее маркировку. При необходимости толщину измерьте микрометром. Далее подбираем более толстую шайбу, укладываем ее на свое место и проверяем зазор сначала нужным щупом.

Если он не влезает, то берем щуп меньшей толщины, и так до тех пор, пока щуп не влезет. По разнице номинального размера и размера щупа, который с легкостью помещается, высчитываем нужную толщину регулировочной шайбы. Процедуру повторяем до тех пор, пока щуп не начнет вставляться с легким защемлением.

Если же ни один проверочный щуп не подходит, это означает что клапан перетянут!! Согласно вышеуказанной операции, извлекаем регулировочную шайбу и меняем ее на более мелкого размера.

Регулировка зазоров в приводе клапанов ГРМ

Замечание: Для компенсации теплового расширения стержня клапана между кулачком распределительного вала и толкателем клапана необходим зазор. Для впускных клапанов зазор должен составлять 0,15-0,25 мм, а для выпускных клапанов – 0,30-0,40 мм. Зазор задается подбором толщины регулировочных шайб. Шайбы устанавливаются в нишу, расположенную на толкателях сверху. Чтобы удобнее было извлекать шайбы, на верхних кромках толкателей сделаны пазы.

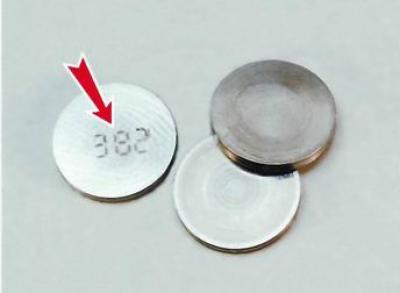

Размер шайбы нанесен на ее нерабочей поверхности.

Совет: Работу удобнее разделить на два этапа. Сначала измерить зазоры и рассчитать толщину новых шайб, а уже затем приобрести и установить новые шайбы.

Читать еще:  Лада ларгус регулировка клапанов

Для выполнения работы потребуются:

  • набор плоских щупов;
  • приспособление для регулировки зазоров;
  • микрометр (с пределом измерения 0-25 мм);
  • пинцет.

Предупреждение! Проверку и регулировку зазоров выполняем только на холодном двигателе (при температуре около +20°С).

Последовательность выполнения

4. Медицинским шприцем или резиновой грушей удаляем остатки масла вокруг толкателей клапанов.

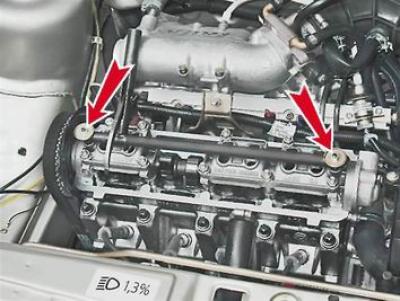

5. Устанавливаем приспособление для регулировки клапанов на шпильки головки блока цилиндров и закрепляем его гайками, которые крепили крышку головки блока цилиндров.

Рекомендация: Существует несколько способов регулировки зазоров. Они отличаются порядком измерения зазоров у клапанов. В любом случае зазоры проверяются только при закрытых клапанах (их толкатели не поджаты кулачками распределительного вала). Если определить положение клапанов затруднительно, следует придерживаться приведенного ниже способа.

6. Вращая коленчатый вал по часовой стрелке, выставляем поршень первого цилиндра в положение ВМТ такта сжатия (см. “Ремень привода ГРМ – проверка состояния и регулировка натяжения”).

Замечание: Коленчатый вал можно вращать накидным ключом на 17 мм (на части автомобилей на 19 мм) за болт крепления его шкива или большой шлицевой отверткой за зубья маховика. Для этого следует вынуть резиновую заглушку из отверстия картера сцепления (см. “Натяжной ролик ремня привода ГРМ – замена”).

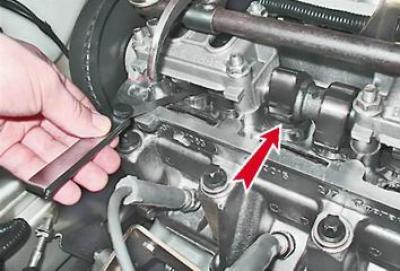

7. Повернув вал из положения ВМТ на угол 40-50° (на 3 зуба шкива распределительного вала), набором щупов определяем зазоры в приводе 1 и 3 клапанов (при счете по порядку от шкива распределительного вала).

Замечание: Щуп номинальной толщины должен слегка защемляться в зазоре между кулачком распределительного вала и регулировочной шайбой толкателя.

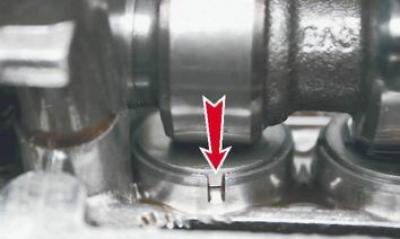

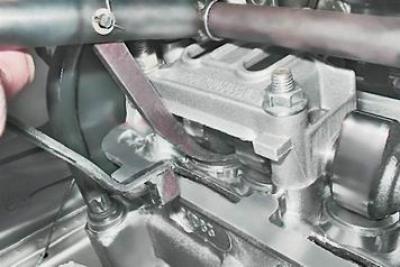

8. Если зазор не соответствует норме, поворачиваем толкатель пазом к себе. Приспособлением утапливаем клапан, удерживая толкатель от вращения отверткой вставленной в паз. Фиксатором приспособления стопорим толкатель в нижнем положении.

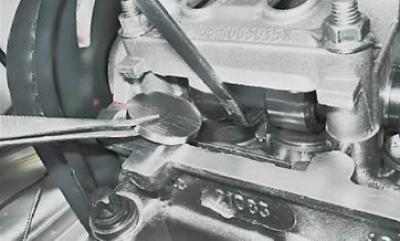

9. Пинцетом извлекаем регулировочную шайбу.

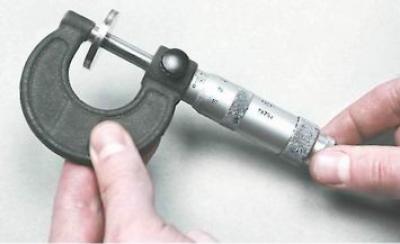

10. По маркировке на шайбе определяем ее толщину. Если надпись стерлась, микрометром измеряем толщину шайбы.

11. Рассчитываем зазор новой регулировочной шайбы по формуле:

а) для впускных клапанов Ζ = Y + X – 0,2 мм;

б) для выпускных клапанов Ζ = Y + X – 0,35 мм;

где Ζ – расчетная толщина новой регулировочной шайбы; Υ – толщина снятой шайбы; X – зазор, определенный по щупу.

12. Подбираем новую шайбу, у которой толщина близка расчетной (+ 0,05 мм).

13. Устанавливаем новую шайбу в толкатель (маркировкой вниз).

14. Поджимаем толкатель приспособлением и удаляем фиксатор.

15. Соблюдая последовательность, указанную в табл. 8.1.3, проверяем и регулируем зазоры в приводе других клапанов.

Регулировка клапана ВАЗ-2114: порядок действий и необходимые инструменты

Регулировка клапанов ВАЗ-2114 необходима в том случае, когда произошёл обрыв ремня газораспределительного механизма. Установка зазора также потребуется при ремонте ГБЦ. Втом случае, когда на автомобиле установлены гидрокомпенсаторы, корректировку зазора проводить не нужно.

Вот только гидрокомпенсаторы — это достаточно дорогое удовольствие, позволить его может себе не каждый автомобилист. Поэтому требуется иногда проверять зазоры и корректировать их. Узнайте, сколько стоит регулировка клапанов на ВАЗ-2114 в вашем городе (цены начинаются от 1000 рублей). Вполне возможно, что это будет дешевле, нежели самостоятельно делать. Уж очень сильно кусаются цены на комплекты шайб.

Тепловые зазоры

Прежде чем начать регулировку клапанов ВАЗ-2114, необходимо проверить зазоры. Для этого нужно воспользоваться набором щупов. При нагреве металл расширяется, в механизме газораспределения должен присутствовать небольшой зазор. Для всех клапанов впуска тепловой зазор составляет 0,2 мм. Но в выпускном тракте необходимо устанавливать зазоры 0,35 мм. Можно отклониться от этих значений в большую или меньшую сторону, но максимум на 0,05 мм.

Чтобы установить зазоры максимально точно, необходимо использовать специальные регулировочные шайбы. Они расположены между кулачками на распределительном валу и толкателями клапанов. При работе двигателя внутреннего сгорания элементы газораспределительного механизма изнашиваются из-за постоянного трения.

В результате этого тепловой зазор увеличивается, что приводит к сбоям в работе газораспределения. Существенно теряется мощность, увеличивается расход топлива, на горячую двигатель может даже глохнуть.

С чего начинать регулировку?

На автомобиле ВАЗ-2114 регулировка клапанов своими руками осуществляется только после того, когда сделали все необходимые замеры. Обязательно нужно по простой формуле вычислить толщину новых шайб, которые устанавливаются под кулачками распределительного вала.

Необходимо наличие следующих инструментов для регулировки клапанов ВАЗ-2114:

  1. Набор рожковых и накидных ключей.
  2. Свечные ключи.
  3. Щупы различной толщины.
  4. Шайбы для регулировки зазора.
  5. Устройство для выжимания клапанов.
  6. Чистая ветошь.

Набор шайб для регулировки

В магазинах возможно приобрести шайбы различной толщины. Можно сначала произвести расчёт, после чего купить поштучно необходимое количество шайб. В продаже также имеются наборы, в которые входят шайбы толщиной 3,0-4,5 мм с шагом 0,05 мм. Имея подобный набор, получится без особого труда подобрать необходимую для вас шайбу. Вот только стоимость такого комплекта – свыше 2000 руб.

Читать еще:  Киа сид регулировка клапанов

Поэтому, если вы производите регулировку клапанов ВАЗ-2114 не часто, лучше обратиться на станцию техобслуживания. Перед проведением работ обязательно приобретите новую прокладку, которая устанавливается под крышкой клапанов. Она одноразовая, и при демонтаже крышки ее необходимо заменять.

Подготовка к ремонту

Перед началом проведения работ необходимо:

  1. Поместить машину на ровной площадке, двигателю дать остыть до 20 градусов.
  2. Снять крышку клапанов и пластиковый чехол, которым прикрыт ремень привода газораспределительного механизма. Всё, что находится под крышкой, необходимо тщательно оттереть от масла.
  3. Распределительный вал нужно внимательно рассмотреть, при наличии чрезмерного износа, задиров, раковин необходимо его заменить.
  4. Чтобы коленчатый вал прокручивался легче, нужно выкрутить все свечи.

После всех этих действий следует совместить метку на шестерне распредвала с отливом на головке блока цилиндров. В этом случае вы установите первый цилиндр в положение, соответствующее верхней мертвой точке. Обратите внимание на то, что шкив коленчатого вала необходимо прокручивать по часовой стрелке. Но лучше поступить немного иначе. Поднимите левую сторону автомобиля, чтобы переднее колесо свисало. Включите пятую передачу и вращайте колесо, покуда не совместятся метки.

Мелом или маркером необходимо на шестерне распределительного вала нанести еще одну метку. Она должна находиться напротив той, которая уже имеется. Это значительно облегчит проведение работы.

Проверка зазоров

А теперь нужно поговорить о том, каков порядок регулировки клапанов ВАЗ-2114. Дальнейшие действия выглядят следующим образом:

  1. При положении первого цилиндра в верхней мертвой точке необходимо проверить величину зазоров на первом и третьем клапанах. Счёт ведется от шестерёнки распределительного вала.
  2. Так как первый клапан выпускной, то на нём зазор должен быть примерно 0,35 мм, но можно допустить погрешность в 0,05 мм.
  3. Установить щуп, толщина которого 0,35 мм, между шайбой и кулачком распределительного вала. В том случае, если щуп не входит в зазор либо проникает в него свободно, необходимо провести регулировку. В идеале он должен проходить с небольшим усилием.
  4. Аналогичная проверка производится на третьем клапане, только в этом случае используется щуп с толщиной 0,2 мм.

Как установить зазор?

После того как проверили все зазоры клапанов, необходимо осуществить корректировку. Вам потребуется механизм, позволяющий отжать клапаны. Он крепится на шпильках клапанной крышки, имеет рычаг, помещаемый между шайбой и кулачком распределительного вала. При помощи ручки необходимо надавить на рычаг, вследствие этого выдвинется толкатель.

В комплекте таких механизмов имеется фиксатор, его нужно расположить между толкателями и распределительным валом. Как только вы отпустите ручку, этот фиксатор сможет удержать клапан в открытом положении, шайбу можно без особого труда извлечь при помощи пинцета. Первыми проверяются 1-й и 3-й клапаны, корректируется зазор. Затем распределительный вал необходимо повернуть на половину оборота. Ориентируйтесь на метку, которую вы заранее нарисовали на шестеренке.

После этого проверяется 5-й и 2-й клапаны, при необходимости устанавливаются новые шайбы. Провернув еще на 180 градусов, необходимо провести корректировку на восьмом и шестом клапанах. Последними проверяются 7-й и 4-й клапаны, для этого распределительный вал проворачивается ещё на половину оборота.

Пример расчёта толщины шайбы

Чтобы совершить регулировку клапанов ВАЗ-2114, инжектор и его системы трогать не нужно. Но потребуется произвести некоторые математические расчеты. Чтобы максимально точно установить все зазоры, нужно воспользоваться простым алгоритмом. Например, вы проверили зазор на клапане выпуска. Но зазор оказался равен не 0,35 мм, как положено, а 0,45 мм.

Другими словами, он больше среднего на 0,1 мм и не укладывается в допустимый интервал. Извлеките шайбу, которая находится под толкателем. На ней должна быть нанесена метка, которая указывает на толщину. Например, вы выяснили, что шайба имеет толщину 3,7 мм. В том случае, если нет обозначения, измерьте толщину старой шайбы при помощи микрометра. Чтобы выяснить, какой должна быть новая шайба, необходимо к значению 3,7 прибавить величину, на которую увеличен зазор.

То есть вы получите значение 3,8 мм. Найдите в комплекте шайбу с таким значением толщины и установите ее. Если у вас получилось значение, не кратное 0,05, то необходимо брать шайбу, размер которой максимально приближен к расчётному.
