Установка демпфера на уаз патриот

Установка демпфера на УАЗ Патриот. Как это сделать? + обзор

Почему бывает так необходима установка демпфера на УАЗ Патриот? По статистике подавляющее большинство счастливых обладателей данных внедорожников отмечают снижение управляемости автомобиля при езде по необорудованным дорогам: вибрацию, биение руля. А на разгоне 70+ наблюдают так называемое рысканье и дальнейшее ухудшение управляемости автомобиля.

Налицо – конструкторская недоработка, которую обычно устраняют при помощи демпфера (от английского слова damp, что означает гасить). Таким образом, как видим из самого названия, приспособление призвано гасить появляющиеся вибрации и устранять рысканье.

Установка демпфера на УАЗ Патриот не такое уж и сложное дело. А в некоторых автомобильных салонах запчасть предлагают приобрести вместе с машиной (там же и устанавливают за совершенно дополнительные денежки). Но если платить сверх лимита вы не планировали (или просто купили с рук б/у без описываемой детали), то можно с успехом установить демпфер самостоятельно.

Описание устройства

По своему характеру демпфер использует принцип амортизатора. Известно, что такая вибрация рулевого случается при загородных путешествиях по российским разбитым грунтовкам и полевым дорогам. А владельцы Патриота ох как любят это дело – поездить по пересеченной местности. Ведь машина-то совсем не городская! Это как не крути, один из лучших внедорожников для России.

Результат: при такой езде вибрация зашкаливает так, что иногда водителю с трудом можно удерживать руль. Демпфер, конечно, не спасает полностью. Он только лишь устраняет вероятность рысканья при вибрации, гася ее.

Если отбросить нюансы, демпфер состоит из цилиндра, в котором находится поршень и смазка, старающаяся вернуть деталь в первоначальное положение. К одностороннему приспособлению устанавливается и пружина, которая выполняет задачу возвратного движения.

Устанавливаем демпфер

Главное, наверное, при установке – выдержать совпадение осей корпуса устройства и самой рулевой тяги. Чем меньше будет угол расхождения осей, тем дольше будет функционировать приспособление. А так, как крепеж происходит при помощи сайлентов, то и они при неверном угле быстро выйдут из строя. Неправильное совпадение осей ухудшает мобильность рулевого устройства (особенно, если нет ГУРа), маневренность авто из-за неторопливой реакции на поворот руля в руках водителя.

Эта особенность порой усложняет проведение ремонтных работ. Также для монтажа вам будет необходим и сварочный аппарат, учтите это.

Следующий этап – выбор: куда установить. В русских внедорожниках, напоминаем, парные рулевые тяги. Возникает вопрос: на верхнюю или на нижнюю? Здесь мнения специалистов расходятся. На нижней данное приспособление, конечно же, пашет с максимальным эффектом и отдачей. Оно будет мало корректировать авто в городском режиме передвижения и использования. Но при гонке по ухабам и выбоинам демпфер при нижней тяге максимально подвергается повреждениям и травмируется.

Иногда применяется такой вариант установки: демпфер закрепляется между рулевым и рамой или мостом. Этот – менее удачен, так как при езде с препятствиями устройство будет постоянно подруливать тягу за счет возвратного движения демпфера.

После выбора местоположения начинаем установку. Привариваем уголок с крепежом (отверстием). Подобный уголок крепим к рулевой тяге. Проверяем, чтобы устройство не ограничило угол поворота рулевого из одной стороны в другую.

Устанавливаем демпфер так, чтобы он находился параллельно, а оси совпадали.

Закручиваем и проверяем ход руля.

Установка демпфера на УАЗ Патриот может обойтись и без сварочного аппарата. Здесь монтаж уже производится с помощью хомутов, надетых и отрегулированных. Такое устройство (с подробной прилагаемой инструкцией) еще легче установить собственноручно.

Особенности рулевого демпфера на УАЗ Патриот

Большинство владельцев УАЗ Хантер или УАЗ Патриот сталкивались с проблемами вибрации рулевого управления и сильными горизонтальными колебаниями передней подвески. При скорости более 70 км/ч появляется курсовое рыскание и ухудшается управляемость. Данную конструкторскую и технологическую недоработку устраняют, установив рулевой демпфер на УАЗ Патриот, при этом сам демпфер в большинстве автосалонов предлагают приобрести одновременно с автомобилем.

Принцип действия

Система на машине

Главное назначение рулевого демпфера (название пошло от английского выражения «to damp», что в переводе на русский означает «гасить») — компенсировать возникающие колебания и вибрацию в рулевом управлении так, как это делают амортизаторы, установленные на подвеске. По своей конструкции демпфер очень похож на амортизатор и имеет тот же принцип работы.

Наибольшая вибрация на рулевых тягах возникает при езде по пересеченной местности. Амплитуда колебаний может достигать таких величин, что водителю придется прилагать значительные усилия, чтобы удержать руль. Установка рулевого демпфера гасит такие колебания, хотя и не устраняет их полностью.

Читать еще:  Замена лобового стекла тойота

Правильно подобранный и грамотно установленный рулевой демпфер при езде на ровных дорогах с хорошим покрытием не оказывает практически никакого влияния на управляемость автомобилем и не затрудняет ход руля. Он только помогает сохранять курсовое направление и снижает вероятность рыскания по трассе из-за вибрации рулевого управления. Другими словами, демпферное устройство постоянно работает на то, чтобы возвращать руль к нулевой отметке.

После установки демпфера повышается защищенность внешних деталей рулевой подвески от повреждений. Износ протектора на шинах становится более равномерным, что влияет на безопасность движения.

Конструкция демпфера

Упрощенная модель рулевого устройства по снижению колебательных и вибрационных реакций включает в себя цилиндр, заполненный специальным маслом. Внутри него движется поршень, который плотно соприкасается с корпусом цилиндра и в нейтральном положении находится по центру. В поршне имеются отверстия, диаметр которых регулируется. При поступлении усилия поршень начинает двигаться в масляной среде. Через отверстия смазка перетекает в демпферном цилиндре, оказывая при этом сопротивление, которое старается вернуть поршень в исходное положение. Сила сопротивления и возвратное усилие масла регулируются диаметром поршневых отверстий.

Сам поршень может быть соединен или со штоком, или с червячной передачей, а они в свою очередь жестко крепятся к рулевой тяге.

В дополнение к одностороннему демпферу (движущей частью является только шток) на корпус устанавливается пружина, которая играет роль возвратного механизма.

Разновидности устройств

На УАЗ Патриот может быть установлен рулевой демпфер двух видов:

Узел позволяет лучше контролировать авто

В телескопических демпферах поршень соединен со штоком и двигается вдоль горизонтальной оси рабочего цилиндра. Механизм гашения колебаний и ударов по рулевой колонке такой же, как и у амортизатора подвески, но имеет большую степень прочности. Применяется на внедорожниках, спортивных машинах, а также на автомобилях специального назначения.

Роторные демпферы вместо штока имеют в своей конструкции червячный механизм, который соединен с поршнем шаровым узлом. Устанавливаются на мотоциклах повышенной проходимости и спортивного класса.

Такое разграничение по месту установки объясняется тем, что роторные демпферы менее чувствительны к внешним ударам, особенно при падении. А вот телескопические гасители колебаний хуже переносят удары по корпусу из-за жесткой связки поршня и штока.

Демпферы с телескопической конструкцией выпускают под следующими марками:

Демпферы роторного типа:

Установка демпфера на УАЗ Патриот

Главная особенность правильной установки детали состоит в том, что необходимо выдержать соосность корпуса демпфера и рулевой тяги. Крепление осуществляются через сайлентблоки, и чем меньше угол расхождения осей демпфера и рулевой тяги, тем меньше нагрузка на сайлентблоки и тем дольше прослужит сам демпфер. От правильности установки также зависит величина усилия, которое передается на руль. Нарушение соосности приводит к уменьшению маневренности автомобиля из-за замедленной реакции на поворот рулевого колеса.

Именно эта особенность монтажа и является той причиной, которая затрудняет установку рулевого демпфера своими руками без необходимого опыта и оборудования. Чтобы поставить деталь самостоятельно, обязательно необходим сварочный аппарат, так как ульяновские конструкторы не предусмотрели специального места под навеску такого оборудования.

Существует несколько вариантов крепления демпфера, поскольку на модели УАЗ Патриот, как и на УАЗ Хантер установлены две рулевых тяги, верхняя и нижняя. Среди автомобилистов давно идет спор о том, на какую тягу лучше крепить демпферный механизм.

Если устанавливать его на нижнюю тягу, устройство будет работать с максимальной эффективностью и меньше влиять на рулевое управление при езде в нормальном режиме. Но при таком размещении демпфер более всего подвержен ударам при прохождении бездорожья. В подобных условиях корпус механизма деформируется, соосность нарушается.

Установка демпфера на верхнюю тягу уменьшает его эффективность, повышает усилия, которые необходимо прикладывать к рулевому управлению, особенно при отсутствии гидроусилителя руля. Однако установленный таким образом механизм имеет большую защищенность при езде по пересеченной местности в экстремальных режимах.

Еще применяется схема установки, при которой демпферный механизм крепится между подвижными частями рулевого управления и неподвижными деталями конструкции автомобиля, например, рамой, кузовом или мостом. Это не самый удачный вариант установки, так как при преодолении препятствий демпфер будет подруливать машину, подтягивая рулевую тягу за счет своей жесткости и установленной добавочной пружины. При установке необходимо просчитать место крепления демпфера таким образом, чтобы он не ограничивал предельные углы поворота, тем самым понижая маневренность джипа.

Читать еще:  Расшифровка кодов ошибок тойота

Выбор конструкции рулевого демпфера и места его установки в первую очередь зависит от стиля вождения конкретного автолюбителя и состояния дорог. Для тех, кто в основном передвигается по асфальту, предпочтительно устанавливать механизм на нижнюю тягу, а любителям экстрима и езды по бездорожью специалисты рекомендуют верхнюю установку демпфера, усиленного дополнительной пружиной. Для того чтобы операция была проведена качественно, лучше всего обратиться к специалистам, которые имеют и опыт, и необходимое оборудование.

Установка рулевого демпфера УАЗ Patriot

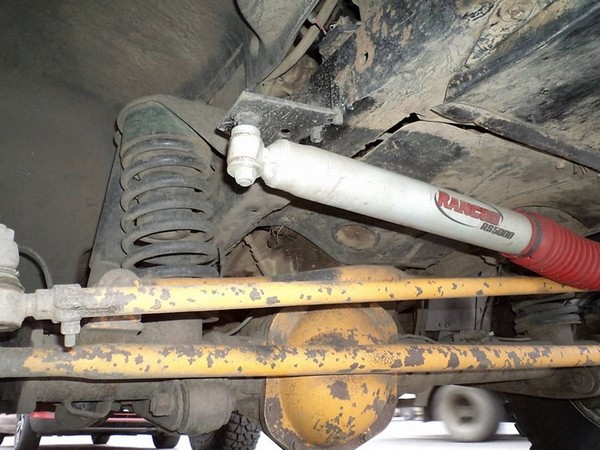

Установка рулевого демпфера Rancho RS9000 на УАЗ Patriot

Хотелось почувствовать на руле работу подвески, связь с дорогой, но в последнее время (после установки 32 колес и лифта подвески) борьба/езда стала напрягать. Воблинг он же Шими эффект стал появляться часто, напрягает в следствии падает комфорт и удовольствие от поездки. Решил попробовать добавить демпфер, но остался без поддержки грамотного сварщика, ну ничего руки есть аппарат тоже, никогда не поздно учиться, так что сильно не смеемся это мое первое изделие.

Такой вот крепеж вышел, разрезал трубу аналогичного диаметра на половинки и приварил к ней отрезанные от уголка прямоугольники, просверлил. В последнюю очередь приварил обрезанный палец крепления заднего амортизатора.

Такой вариант крепления компромиссный к мосту и к нижней рулевой тяге в идеале, но главное, чтоб точка была неподвижной и максимально близкой к мосту в моем случае.

Прокатился вчера по серпантину и гребенке порядка 50 км, впечатления только положительные выросла комфортная скорость движения, вспомнил что можно рулить одной рукой и пить сок на 80ти, напряг нет, комфорт выше удовольствия от вождения соответственно больше. Пока одни +, на всякий случай поставил метки краской чтоб посмотреть, как крепление держит не ездит ли туда-сюда, пока все на месте, а там эксплуатация покажет.

Рулевой демпфер Tough Dog SS5000 УАЗ Patriot

Изначально при покупке автомобиля осозновал, что в ближайшее время штатную каму-221 придется выкинуть и купить нормальные колеса, остановился на 32″ при данном размере уже рекомендуется ставить рулевой демпфер. Собственно, купил Tough Dog SS5000 мост-тяга. Крепеж покупал отдельно, в комплект не входит.

Установка примитивная на фото все понятно

Результатом доволен, руль приобрел свойство возвращаться в нулевое положение, а также машина не вылетает с колеи при попадании в мелкие ямы.

Рулевой демпфер Rancho RS 5406 УАЗ Patriot

Уже давно езжу на 33″ колесах с шкворнями на роликовых подшипниках, и нужды в демпфере нет.
Поставил себе демпфер ради интереса и сравнения.

В городе есть явное преимущество при переезде трамвайных путей, руль не вырывает из рук, как ехала прямо, так и едет.
Скоро будет большое испытание на трассе Москва-Волгоград, посмотрим, как он себя проявит на трассе.

— увеличилось усилие на руле.
— руль перестал возвращаться в 0 ( с шкворнями на роликовых подшипниках руль сам возвращался).

Есть нюанс по установки на короткую рулевую тягу машин до 2007 года.

Пришлось изготавливать выносной кронштейн к раме.

Демпфер — Rancho RS 5406 — 1шт.
Палец амортизатора УАЗ 452 — 2 шт.

Кронштейн из того что валялось под рукой.

Рулевой демпфер от МВ124 в УАЗ Patriot

Внимание всем! Демпфер установлен неправильно! Немного помялся в процессе эксплуатации, но работает. Крепить к клюшкам нужно с выносом вперед на пару сантиметров!

Данный демпфер имеет приемлемую цену (800р), приличный запас хода и легко устанавливается.
Крепить решили между рулевой тягой и мостом (в месте крепления клюшек есть отверстие). На фото видно

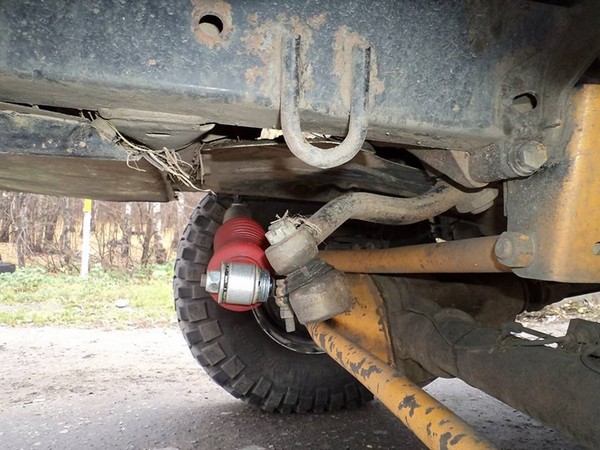

Крепление демпфера мост — тяга рулевой трапеции

В качестве крепления использовали площадки и стремянки от стабилизатора поперечной устойчивости. Немного доработали болгаркой, сделали вырезы под тягу (можно было меньше, не учли размер головки болта крепления штока).

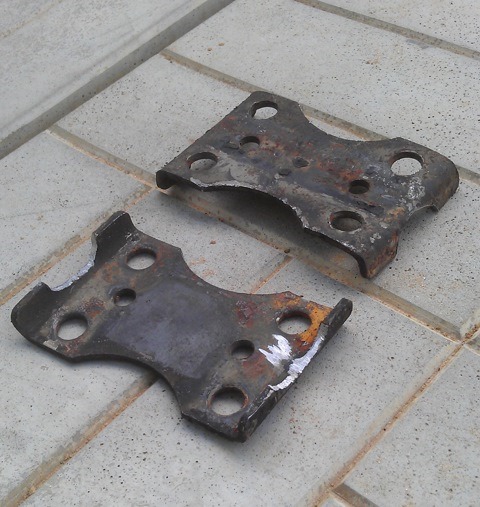

Площадки крепления стабилизатора поперечной устойчивости.

Самое сложное было нарезать резьбу на стремянках. Для этого моментально сделали держалку из фанеры. Отпилили лишнее от стремянок и нарезали резьбу.

Нарезаем новую резьбу. Держалка из фанеры рулит!

Двумя домкратами вывешиваем передние колеса. Центрируем крепление. Запас хода демпфера есть с каждой стороны.
Вся работа по установке на 2 машины заняла около часа времени. Дольше всего нарезалась резьба.

https://www.drive2.ru/l/1791526/, https://www.drive2.ru/l/1791962/, https://www.drive2.ru/l/5657334/, https://www.drive2.ru/l/288230376152549336/

Ремонт ГУР УАЗ Patriot

Содержание статьи:
1. Замена нагнетающего шланга ГУР УАЗ Patriot.
2. Замена масла в ГУР УАЗ Patriot
3. Установка насоса

Читать еще:  Как отключить передний мост на уаз

Рулевой демпфер — стоит ли ставить?

Для внедорожной жизни автомобилю требуется много всяких причиндал. Особенно это касается нашей отечественной «внедорожной экзотики» типа Уазиков. И порой непонятно, что за хрень и нужна ли она вообще детищу советского автопрома. Одной из таких «непонятных» штуковин является рулевой демпфер.

Если проехаться по хорошему каменистому бездорожью на любом из продуктов «Уазпрома», то руки начинает трясти как после недельного запоя. Для смягчения мандража в руках держащегося за баранку и предназначен демпфер.

Если без иронии, то это устройство предназначено для амортизации и гашения колебательных волн, которые передаются на рулевое через подвеску при езде по неровным участкам.

Внешний вид таков:

Демпфер состоит из резервуара, разделенного специальной перегородкой пополам. На поверхности этой перегородки находятся специальные отверстия, пропускающие через себя масляную жидкость. Именно от величины (диаметра) и количества этих отверстий зависит степень гашения демпфером колебательных волн.

Настройка устройства осуществляется за счет изменения диаметров дырок. Чем меньше становится диаметр, тем с меньшей скоростью перегородка пропускает через себя масло. В результате рулевая подвеска становится более жесткой и чувствительной.

Если увеличить размер отверстий, то через них будет проходить большее количество маслянистой субстанции. И тем сильнее демпфер будет реагировать на различные дорожные неровности (мягче).

Какой конструкции может быть демп?

Сейчас в продаже наиболее распространены два основных типа рулевых демпферов:

  • Телескопического типа конструкции – состоит из перегородки и связанного с ней штока. Демпферы такого типа чаще всего и применяются для установки на легковые внедорожники. По своему образу и подобию телескопические демпферы больше всего похожи на амортизаторы (тот же прикрепленный к поршню шток).

Наиболее популярными производителями таких устройств для внедорожных нужд являются фирмы:

Основным минусом телескопической конструкции является быстрый выход из строя после механического удара даже средней мощности.

  • Роторного типа – такое устройство состоит из мембраны и вращающегося по оси штока. Демпферы роторного типа устанавливают чаще всего на мотобайки и внедорожные мотоциклы. Основные производители:

Роторные демпферы более устойчивы к механическому воздействию. Благодаря чему они и устанавливаются в основном на спортивную мототехнику. Ну а все поголовно джиперы устанавливают один из трех — либо Прокомп, Ранчо или ТафДог ))

Что станет с Уазиком после установки?

После установки демпфера на автомобиль:

— Значительно улучшается управляемость на неровной дороге.
— При длительном движении по внедорожью руки водителя устают меньше.
— Износ протектора становится более равномерным и увеличивается площадь соприкосновения шин с дорогой.
— Информативность рулевого колеса всех уазиков значительно улучшается при движении за 80 км/ч.

Но есть и минусы такой установки:

— При осуществлении поворота баранки руля прилагаемое усилие увеличивается.
— Руль не будет сам возвращаться в первоначальное положение после поворота.

Особенности монтажа на Уазы

При установке этого устройства нужно обеспечить малую разницу между градусами углов оси демпфера и рулевой тяги. Чем меньшим будет градус расхождения между этими осями, тем меньше будет ложиться нагрузка на сайлентблоки устройства.

Есть два способа крепления демпфера:

• На тягу руля сверху – наиболее оптимальный для внедорожного использования. Так как располагается значительно выше и поэтому менее подвержен механическому воздействию.

На видео — демп на буханке, посмотрите как установлен и как работает при повороте руля:

• На нижнюю тягу руля – менее подходит для внедорожников.

Особенностью установки на все модели Уазиков, выпущенных до 2 007 года, является отсутствия на рулевых тягах и мостом автомобилях специальных крепежных элементов под демпфер. Кроме этого амортизатор руля может крепиться к кузову или раме. Поэтому к стоимости самого устройства нужно прибавить цену дополнительных работ:

— Профессиональная консультация специалиста (куда лучше крепить).
— Изготовление крепежных кронштейнов и нарезка резьбы.
— Прикрепление крепежной системы с помощью сварки.

Но есть другой вариант. Можно приобрести демпфер вместе со всей крепежной системой. Поставить его можно и самому. Цена вопроса всего до 5 штук. Тем более что из-за воздействия сварки может пострадать целостность металла тяги руля и моста. Отдельно к любому демпферу можно купить крепежную систему (до 1500 рулей).
На СТО установка вместе с подбором оптимальной модели обойдется в 7 — 9 штук.
Вот такая вот полезная штука этот рулевой демпфер!
