Ваз 2114 замена помпы

Замена помпы ВАЗ 2114.

В замене ремня ГРМ на автомобиле ВАЗ 2114 одним из этапов работ является замена помпы – насоса системы охлаждения. К слову, проводить эти работы в комплексе желательно даже при визуально работоспособной помпе. Ведь помпа, когда отживает свой век, часто не издав ни звука, заклинивает, что вновь может спровоцировать обрыв ремня газораспределительного механизма. Последнее, как известно, чревато сложным и дорогим ремонтом.

Кстати, замечено автолюбителями, что, чем качественнее сама помпа, тем больше шансов, что перед своей смертью она будет молчать. Более дешевые аналоги, хоть и имеют меньший срок эксплуатации, но очень часто предупреждают о своей кончине своеобразным свистом. Я не уговариваю вас брать дешевые запчасти, но кране рекомендую менять помпу при каждой замене ремня ГРМ, будь то запчасти от самого автопроизводителя или качественный аналог.

Ну, а если рассматривать по шагам такую процедуру, как замена помпы ВАЗ 2114 своими руками, при условии уже снятого ремня ГРМ (о том, как это сделать здесь) и слитой охлаждающей жидкости, — она будет выглядеть следующим образом.

Пошаговая инструкция.

1. Вначале снимается зубчатый шкив газораспределительного механизма. Для этого торцевой головкой блокируем шкив ГРМ, вставив ее в имеющееся в нем отверстие. Откручиваем шкив.

Снимаем его с вала, при необходимости слегка помогаем себе легкими ударами небольшого молотка. Кроме того, будьте аккуратны с фиксирующей шпонкой: при снятии шкива она располагается в нижней части вала.

2. Далее, нужно убрать защитный щиток. Это несложно – здесь всего четыре болта и одна гайка. Кстати, три нижних болта, которые фиксируют щиток, параллельно фиксируют и саму помпу. Поэтому демонтировав защитный щиток, вам остается только снять саму помпу.

Но не обольщайтесь, иногда данный этап заставляет повозиться в силу того, что помпа может плотно сидеть на герметике. В этом процессе вам поможет хорошая большая отвертка, но будьте предельно аккуратны — велик шанс повредить старую помпу и площадку на корпусе двигателя.

3. Закончив предыдущий этап, очищаем посадочное место на корпусе двигателя для новой помпы от остатков герметика, опять же очень аккуратно, чтобы не поцарапать корпус.

4. Теперь достаем из упаковки новую помпу. Кстати, приобретая ее, обратите внимание на наличии в комплекте уплотняющей прокладки, если ее нет, приобретите ее отдельно.

5. Перед установкой новой помпы прокладку смазываем тонким слоем герметика и вместе с помпой устанавливаем все на свои места. Фиксируем предварительно на болты без установки защитного щитка. Выждав пока герметик схватиться, монтируем на свое место защитный щиток и зубчатый шкив газораспределительного механизма.

6. Дальнейшие работы по установке ремня ГРМ проводятся по соответствующей технологичной схеме, на них останавливаться подробно не будем, ведь это тема уже другой статьи.

Скажу лишь, что после окончания всех ремонтных работ по замене помпы и ремня ГРМ на ВАЗ 2114 не забудьте заполнить систему охлаждения антифризом до необходимого уровня и провести ее развешивание.

Видео.

Замена помпы Ваз 2114

Работе водяного насоса в двигателях переднеприводных Лада Самара не позавидуешь. Во-первых, условия работы отвратительные, во-вторых, приходится работать с таким антифризом, что не каждый металл выдержит. Чем хуже антифриз, тем хуже смазка, тем быстрее разрушается крыльчатка, поэтому до плановой замены доживают далеко не все помпы. Как продлить жизнь водяному насосу и как правильно выбрать и установить помпу на ВАЗ 2114 сегодня и поговорим.

Содержание:

Сколько стоит замена помпы ВАЗ 2114

Не разбираясь в причинах и следствиях неработоспособности помпы, можно сразу поехать на сервис, где и поменяют ее, если правильно установят причину неисправности. А ситуация может быть коварная по одной простой причине. Помпа внешне может и не подавать никаких признаков своего бедственного положения. К примеру, если залить антифриз распространенной марки «тосол с окружной» радикально синего цвета, то волшебный состав может полностью растворить в себе крыльчатку, как бы это фантастически ни звучало. Происходит это так. Если при плановой замене была установлена легкая и современная помпа с крыльчаткой из пластика, а антифриз залит указанной марки, в таком случае, пластик при нагревании и под воздействием поддельного тосола расширяется, постепенно начиная проворачиваться на валу насоса.

Со временем, при повышении температуры охлаждающей жидкости крыльчатка уже не крутится, а просто купается в кипящем тосоле непонятного состава и полностью в нем растворяется. При этом внешне помпа выглядит довольно прилично, подшипник без люфтов, сальник не течет, но жидкость при этом с трудом циркулирует по малому кругу, даже не попадая в радиатор. Поэтому первым делом мастер на СТО заменит термостат, и будет совершенно прав — налицо все признаки нерабочего термостата. Ситуация прояснится только при демонтаже помпы, и тогда вместо крыльчатки можно увидеть просо хвостовик вала. Это мы к тому, что работа у помпы тяжелая, а простая ее замена на СТО будет стоить не меньше двух тысяч. Сама же помпа, в зависимости от производителя — от 500 до 2000 рублей.

Признаки неисправной помпы 2114

Как правило, помпа всегда говорит о своих проблемах сама. Главное, ее услышать в буквальном смысле слова. Если намечается серьезный износ в подшипнике, она начинает шуметь, а шум помпы не услышать нельзя. Однако, есть одна опасность. Если перетянут ремень привода ГРМ, то его свист может заглушить шум помпы. Есть такие, что с этим оркестром ездят подолгу, а кончиться это может как минимум загнутыми клапанами, разбитым радиатором, заклинившим двигателем.

Из-за одной-единственной помпы. Дело в том, что у помпы есть всего несколько слабых мест, иначе она работала бы вечно:

  • выход из строя подшипника вследствие износа;
  • течь сальника;
  • течь прокладки помпы;
  • разрушение крыльчатки;
  • износ приводного ролика.
Читать еще:  Что можно сделать с ваз 2106

Последствия неисправностей помпы

Как это все может привести к таким катастрофическим последствиям для двигателя? Запросто. В случае разрушения подшипника помпы, происходит смещение оси, и тогда ремень привода ГРМ просто не может удержаться на приводном ролике помпы. Его сбрасывает. В этот момент двигатель продолжает по инерции работать некоторое время, но этого вполне достаточно, чтобы поршни достали до клапанов, а их встреча грозит выходом из строя головки блока. Если не полностью, то клапана согнет точно. Все зависит от того, на каких оборотах шкив помпы сбросит ремень привода. Это уже довольно запущенный случай, но к звукам тоже привыкают быстро, поэтому неисправный подшипник должен быть идентифицирован сразу.


Течь помпы тоже не увидеть нельзя. Даже если не сильно углубляться в подкапотное пространство, то повышение температуры двигателя и постоянно уходящий антифриз будут настойчиво намекать о том, что лучше присмотреться к помпе и ее состоянию, пока не поздно. А проверить помпу довольно просто. Если снять верхний патрубок с радиатора и прокрутить стартером мотор, то рабочая помпа станет выгонять антифриз наружу. Если даже при запущенном двигателе никаких изменений в поведении жидкости в системе нет, крыльчатка не работает. Тогда нужно менять помпу, только выбрать нужно хорошую и по возможности фирменную деталь.

Выбор и замена помпы ВАЗ 2114 своими руками

Поддельных помп — море. Главное, не соблазняться на цену. ТЗА, к примеру, несмотря на то что недорогая, тоже может быть поддельной. А Лузар хоть и неподдельный, но ставить его опасно. Дело не в марке, а в качестве изготовления. Лучше отдавать предпочтение помпам с чугунной крыльчаткой, чтобы не произошло так, как мы описывали в начале этой истории. Пластик не всегда качественный, а хорошая помп проходит не меньше 60 тысяч. Лучше отдать за правильную немецкую Hepu этих 1200 рублей и спокойно ездить 60 тысяч, чем сэкономить на пластиковом ТЗА, хоть завод и говорит, что ставит их с конвейера.

Технология замены

Технология замены помпы проста и не требует особенных пояснений:

  1. Сливаем антифриз.
  2. Выставляем шестерни по меткам.
  3. Снимаем шестерню распредвала, кожух и саму помпу.
  4. Перед установкой новой аккуратно протираем привалочную плоскость, новую помпу смазываем герметиком.
  5. Собираем все как было, не забыв установить ГРМ по меткам.

Герметик высохнет через несколько часов, только тогда можно заводить двигатель. И обязательно вместе с помпой нужно менять ремень привода ГРМ.

Покупайте качественные антифризы в специализированных магазинах, и удачных всем дорог!

Инструкция по замене помпы на ВАЗ 2114

Помпа позволяет обеспечивать эффективную и правильную работу всей системы охлаждения. В случае с ВАЗ 2114, помпа работает за счет движений от ремня ГРМ и связан со шкивом генератора. Поскольку от данного агрегата зависит многое, следует постоянно наблюдать за его состоянием, принимать оперативные решения в случае возникновения неисправностей.

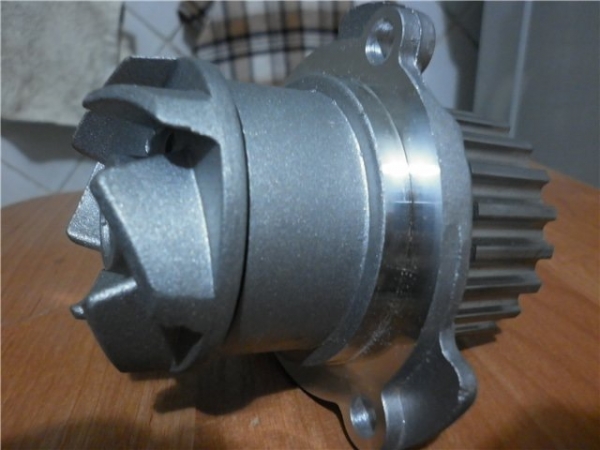

Внешний вид устройства

Признаки поломки

Есть несколько основных признаков неисправности помпы, которые без труда можно проверить своими руками. Предлагаем вам ознакомиться с ними в соответствующей таблице.

Неисправность

Способ проверки

Чрезмерно греется двигатель

Для проверки включите печку. Если воздух поступает холодный, тогда в системе не происходит циркуляция охлаждающей жидкости. Помпа нуждается в замене. Чаще всего поломка связана с нарушением целостности крыльчатки.

Ремень ГРМ изнашивается неравномерно

Ремень разбалтывается из-за износа втулок и подшипников. Для проверки водяного насоса придется его демонтировать и изучить текущее состояние.

Вытекает жидкость охлаждения

Такая проблема встречается при длительной работе водяного насоса. Прокладка может износиться или она просто неправильно установлена при предыдущем ремонте

Вне зависимости от того, с какой именно проблемой вам пришлось столкнуться, единственное верное решение — это замена водяного насоса. Такую работу вполне реально выполнить своими руками. Для этого вам потребуется немного времени, инструменты и новая качественная помпа, которая подходит именно для вашего ВАЗ 2114.

Замена

Процедура замены водяного насоса отличается в зависимости от того, о каком количестве клапанов в двигателе идет речь.

Связано это с тем, что для «четырнадцатых» с 8 клапанными моторами предусматривается только один шкив коленвала, а у 16-клапанных аналогов их два. Потому системы имеют несколько разную конструкцию.

Помпы для 8-клапанного и 16-клапанного двигателя не являются взаимозаменяемыми. При покупке обязательно убедитесь, что новый водяной насос соответствует двигателю вашего автомобиля.

Процедура замены

Перед началом замены проверьте несколько основных моментов.

  1. Если признаком неисправности помпы выступает износ ремня, проверьте, в каком состоянии находится ролик-натяжитель. При наличии ржавчины, рекомендуем заменить его вместе с помпой.
  2. Проверьте качество и количество смазки под уплотнительной резинкой. При ее недостаче, не забудьте добавить смазку.
  3. Оцените степень износа ремня. Если он оборвется в пути, менять его — не самое приятное занятие. Потому подумайте о потенциальных угрозах, прежде чем решать дать поработать изношенному ремню еще некоторое время.

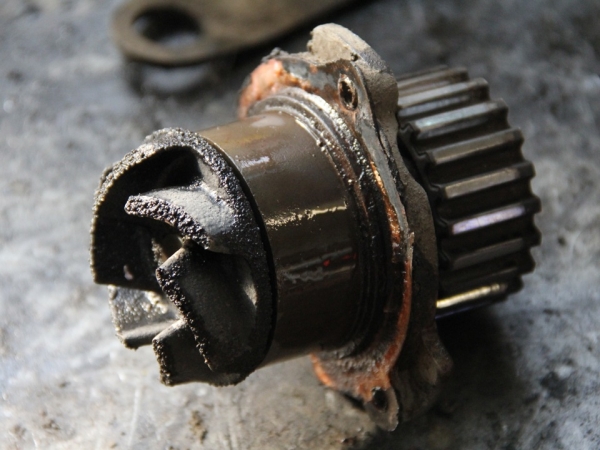

Неисправный насос

8 клапанный мотор

Если ваш ВАЗ 2114 оснащается 8-клапанным силовым агрегатом, тогда менять помпу необходимо по следующему алгоритму.

  1. Снимите защитный кожух с ГРМ.
  2. Немного ослабьте ролик-натяжитель. Если его состояние сомнительное и элемент нуждается в замене, тогда ролик демонтируется полностью.
  3. Ослабьте степень фиксации генератора, демонтируйте ремень генератора и ремень ГРМ.
  4. Отключите все шланги, идущие на водяной насос.
  5. Слейте из системы имеющуюся охлаждающую жидкость.
  6. Отсоедините защитную крышку, после чего извлеките вышедшею из строя помпу.
  7. После снятия очистите обязательно поверхности фланца от помпы, проведите зачистку блока цилиндров от скопившейся грязи и остатков резиновой прокладки.
  8. Если не убрать грязь, тогда подобные наросты не позволят правильно и ровно установить новую помпу. Как результат, ремень ГРМ будет быстро и неравномерно изнашиваться.
  9. Когда замена произведена, не забудьте расставить метки ГРМ. Достаточно часто коленчатый вал относительно распределительного вала смещается.
Читать еще:  Ремонт рулевой рейки ауди 80

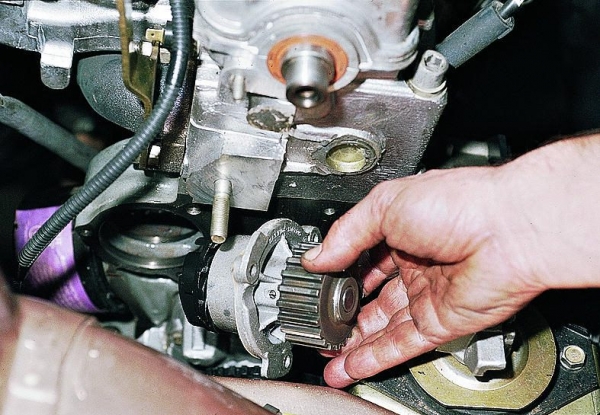

Расположение устройства

16 клапанный мотор

Если под капотом вашего ВАЗ 2114 расположился 16-клапанный силовой агрегат, тогда последовательность замены помпы будет выглядеть несколько иначе. Такая работа с определенными сложностями, но выполняется своими руками. Дополнительно рекомендуем посмотреть видео инструкции.

  1. Снимите пластиковый кожух.
  2. Демонтируйте кожух с вашего ремня ГРМ.
  3. Для снятия кожуха требуется демонтировать ремень ГРМ, снять шкивы распределительного вала, а также два ролика — опорный и натяжной. Без данных манипуляций выполнять демонтаж водяного насоса будет невозможно.
  4. Также снимите правое переднее колесо. Так вы сумеете наконец-то добраться до нижних крепежных болтов кожуха.
  5. Теперь спокойно снимайте помпу, действуя по алгоритму 8 клапанного силового агрегата.

Не забывайте соблюдать все тонкости технологии замены водяного насоса. Если неправильно выполнить сборку с уже новой помпой, она будет течь и подавать такие же признаки неисправности, как старый агрегат. Плюс неправильный ремонт приведет к быстрому износу ремня ГРМ. А это еще дополнительные финансовые потери.

Замена водяного насоса (Помпы) на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Водяной насос – в народе его называют просто помпа, он отвечает за циркуляцию жидкости по всей системе охлаждения и если данный насос выйдет из строя, то циркулировать жидкость перестанет или же будет циркулировать, но будет делать это очень медленно и не охотно, в связи с этим двигатель у автомобиля начнёт быстро греться и уже рабочую температуру в 90°c он не будет держать, а будет постоянно перегреваться, что очень плохо скажется на нём, кроме того помпа может ещё и заклинить при движении автомобиля или даже когда он на месте будет стоять но с заведённым мотором, заклинивание помпы это очень страшно, для 8 клапанных машин нет, но вот для 16 клапанных это действительно очень страшно, потому что когда помпа клинит (Не важно сколько клапанов у вас двигатель имеет), ремень ГРМ либо рвётся, либо же просто слетает, а если он порвётся то может загнуть клапана, поршни повредиться, стенки цилиндров поцарапаться и т.д., но для 8 клапанных автомобилей это не страшно (Не для всех автомобилей 8 клапанных это не страшно, потому что есть и модели на которых клапана гнёт когда ремень рвётся, к примеру на двигателе 21081 который на всё семейство Самара ставился), на них просто ремень либо слетит, либо он порвётся (Потом пока вы не произведёте замену помпы, вы не сможете ехать на автомобиле и ещё ко всему этому новый ремень придётся купить, поэтому на всякий случай возите помпу с собой и новый ремень, а то мало ли что в дороге случиться, а если вы ещё далеко от дома будете, то по любому помпу нужно будет менять или тащить автомобиль в сервис или же до дома на буксире).

Примечание!
Для проведения процедуры по замене данной вещи, вам нужно будет взять следующий набор инструментов, а именно: Набор всевозможных ключей, отвёртки, тряпку, удлинитель с накидными головками, вороток, ну и ещё по мелочи ведёрком можете запастись к примеру (Небольшим), в который будете складывать все винты и гайки, а то при выполнение работ, маленькие гаечки бывает теряются и поэтому все их рекомендуем вам складывать в одно какое то место!

Краткое содержание:

Где находится водяной насос (Помпа)?
На автомобилях классического семейства, помпа располагается рядом с генератором и при выходе её из строя (При заклинивании к примеру), рвётся ремень генератора и уже ток на аккумуляторную батарею не поступает, а так же из-за заклинивании помпы по системе охлаждения жидкость не циркулирует и в связи с этим автомобиль начинает сильно греться, но что касается передне приводных автомобилей, по сути даже не важной какой это автомобиль, ВАЗ 2110 или ВАЗ 2114, на них на всех помпа располагается в одном и том же месте (Указана на фото ниже красной стрелкой, синей для наглядности указан шкив распределительного вала) и в движение она уже приводиться не ремнём генератора, а ремнём ГРМ и если вдруг помпа заклинивает, то первым делом ремень либо рвётся или же либо слетает, обездвижевается весь автомобиль при этом (Двигатель в этом случае будет работать в холостую), но что касаемо классических автомобилей (Это просто мы для примера их разбираем) то при заклинившей помпе и при обездвиженном генераторе на автомобиле можно будет продолжать движение, просто у в скорем времени либо аккумулятор сядет, либо машина закипит.

Когда нужно менять водяной насос (Помпу)?
Со временем он начинает шуметь, да так шуметь что вы сами сразу услышите и поймёте что с двигателем что то не так, но не всегда помпа сильно шумит, иногда даже тихо может работать и в один момент заклинить, но это не всегда, вообще помпа клинит только в том случае, когда смазка из подшипника который внутри помпы находятся вся уходит, кроме шума ещё есть несколько признаков того что помпа нуждается в замене, к примеру если за неё взяться руками и по шатать, то у неё может быть люфт которого быть не должно (Это от времени люфт данный появляется, с ним и помпа работать намного громче становиться) или ещё один признак, если вы увидели что через помпу вытекает жидкость (Это значит сальник у помпы уже не держит), то это уже явный признак того что она нуждается в замене и если вы будете откладывать эту замену, то в скорем времени жидкость вся выльется из системы или просто подливать её очень часто придётся, хотим вас ознакомить с одним интересным роликом в котором показывается наглядно как помпа пришла в негодность и шумит в связи с этим, кстати если взять рукой за неё (Это на видео даже есть) то можно ощутить люфт, которого как мы уже ранее говорили быть категорически не должно.

Читать еще:  Замена акпп на мкпп бмв

Примечание!
Помпу так же можно снять и проверить её полностью детально, но делать этого или нет уже решать только вам, потому что чтобы произвести снятие помпы с автомобиля, нужно времени много (Если уже не первый раз выполняете работу, то вы с ней быстро справитесь), да и жидкость охлаждающую придётся сливать и поэтому если вы всё таки не уверены в помпе и решили её снять, то сразу замените на новую, чтобы опять в ближайшее время её не снимать, но хотя если она в нормальном состояние, то можно обратно будет установить (О том как от дефектовать помпу мы ещё расскажем в статье, сразу скажем что означает слово дефектовка если вы ещё не знаете, а именно это означает как бы проверку с поиском дефектных деталей в тех или иных системах)!

Как заменить водяной насос, он же помпа на ВАЗ 2113-ВАЗ 2115?

Снятие:
1) Процесс замены довольно таки трудоёмкий но не сложный и с ним даже самый начинающий автолюбитель справиться, главное запастись временем, правильным набором инструментов и следовать полностью инструкции, ну что же, начнём: В самом начале операции, вам нужно будет слить охлаждающую жидкость всю из системы (О том как это сделать, читайте в статье: «Замена охлаждающей жидкости на ВАЗ»), после чего к системе Газо-Распределительного Механизма переберитесь, а именно снять сам ремень с натяжным роликом (О том как снять ремень, смотрите в статье: «Замена ремня ГРМ на автомобиле», а о том как снять ролик, читайте в статье: «Замена натяжного ролика на ВАЗ») в этой системе вам придётся, затем снять звёздочку распределительного вала будет нужно (см. в этом случае статью: «Замена сальника распредвала» пункты 1-3), ну и после снятия всех этих вещей, можно приступать к замене самого насоса.

2) Для замены насоса, отверните гайку (см. фото 1) и четыре болта которые крепят заднюю крышку и сам насос к двигателю (см. фото 2, на нём показаны места где крышка и сама помпа крепиться к двигателю), как только всё откручено, отведите в сторону саму пластиковую заднюю крышку чтобы она не мешала и после этого отвёрткой или же рукой, выньте водяной насос из отверстия в которое он входит (см. фото 3), тем самым вы снимите помпу с двигателя автомобиля, на ней ещё прокладка будет установлена (см. фото 4) которую тоже снимите и при необходимости замените её на новую (Это только в том случае, если прокладка повреждена и если вы не собираетесь менять помпу на новую, а снимали её лишь для осмотра например).

Примечание!
Если вдруг вы не сможете вынуть помпу из отверстия (Она просто близко к кузову стоит и при вынимании, в кузов может легко упираться), то в таком случае одной рукой вынимайте помпу, а другую положите на двигатель и наклоните его (Силу нужно будет применить, сам двигатель на подушках резиновых стоит) таким образом, чтобы вы смогли вынуть помпу!

3) Теперь приступим к дефектовке (Это проверка) водяного насоса, сразу рекомендуем вам посмотреть на то место где насос был установлен, там подтёков никаких быть не должно и капель охлаждающей жидкости тоже (Могут кстати подтёки быть, потому что когда вы снимали насос остатки охлаждающей жидкости возможно вылились через это отвёрстие, поэтому это сразу нужно смотреть, не снимая при этом водяного насоса с двигателя автомобиля), кроме того взгляните на дренажное отверстие (см. фото 1) в насосе, если на нём обнаружены частички жидкости, то это и говорит о том что через него вытекала жидкость из системы (Обычно через это отверстие охлаждающая жидкость и вытекает), в этом случае как вы уже поняли, насос тоже подлежит замене на новый, кроме этого ещё руками за него возьмитесь точно так же как на фото 2 показано и пошатайте валик насоса (Всё должно чётко держаться и ничего шататься не должно, если шатается, то значит подшипник в насосе не исправен и данный водяной насос подлежит замене), далее взгляните на все места которые указаны на 3 фото, на них не должно быть трещин, сколов, сама крыльчатка (Указана буквой А) не должна быть выкрашена в другой цвет и если она у вас металлическая, то ржавчины на ней тоже быть не должно, ещё проверьте хорошо ли затянут винт который стопорит подшипник (см. фото 4, данный винт указан стрелкой) и при необходимости затяните его до упора.

Установка:
Новый водяной насос устанавливается на своё место в обратном порядке снятию, но устанавливается он таким образом, чтобы номер который на самом корпусе насоса выбит (см. фото ниже) был направлен вверх, описания к установке остальных деталей, таких как ремень ГРМ к примеру, читайте в тех статьях на которые вы переходили по ссылкам которые мы вам давали.

Дополнительный видео-ролик:
Наглядно посмотреть процесс замены данного водяного насоса, вы можете в видео-ролике который размещён чуть ниже и заточен как раз таки именно под автомобили семейства Самара 2.
