Замена тормозных дисков киа сид

Задние дисковые тормоза — снятие и установка

Тормозной диск заднего тормоза: 1 – суппорт; 2 – тормозной диск; 3 – пружинный фиксатор тормозных колодок; 4 – тормозная колодка; 5 – прокладка тормозной колодки.

Снятие

1. Выверните пустотелый болт (В) и отсоедините тормозной шланг от суппорта. Выверните болты (С) крепления направляющих пальцев суппорта (А).

Примечание. Для исключения вытекания тормозной жидкости закройте отверстие в тормозном шланге подходящей пробкой.

2. Снимите суппорт (А) с направляющей тормозных колодок.

3. Снимите тормозные колодки (В), прокладку (С) и пружинные фиксаторы тормозных колодок (D) с направляющей тормозных колодок (А).

4. Снимите задний верхний рычаг (А).

5. Выверните болты (А) и снимите направляющую тормозных колодок (В).

6. Выверните винт (В) и снимите тормозной диск (А).

Примечание. Если тормозной диск плотно сидит на ступице в результате коррозии или пригорания, снимите его, вворачивая болт М8 (А) в резьбовое отверстие тормозного диска. Для снятия тормозного диска не используйте молоток, так как тормозной диск может быть поврежден.

Замена

Предупреждения!

  • При работе тормозных колодок образуется тормозная пыль, которая содержит асбест, вредный для здоровья, поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль.
  • Не используйте сжатый воздух для очистки тормозных механизмов.

1. Выверните болт (В) крепления направляющего пальца и отклоните суппорт (А) вверх.

2. Снимите тормозные колодки (В), прокладку (С) и пружинные фиксаторы тормозных колодок (D) с направляющей тормозных колодок (А).

Проверка толщины тормозного диска

1. Очистите тормозной диск от ржавчины и загрязнений. Микрометром измерьте толщину диска в восьми местах, примерно через каждые 45°. Проведите измерения в нескольких точках по периметру диска, в той области, где тормозной диск касается тормозных колодок. Если в какой-либо точке диск износился до минимально допустимого предела, его необходимо заменить.

Толщина тормозного диска:

  • номинальная: 10,0 мм
  • минимально допустимая: 8,4 мм

2. Разность толщины тормозного диска в различных точках не должна превышать 0.01 мм.

3. Если износ превышает допустимый предел или имеются трещины на диске. диск подлежит замене.

Примечание. При необходимости замены тормозного диска также необходимо заменить и второй тормозной диск для обеспечения равномерности торможения. При замене тормозных дисков также необходимо заменить тормозные колодки.

Проверка толщины тормозных колодок

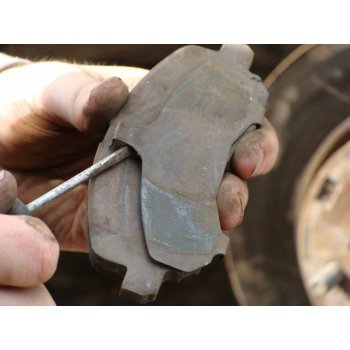

1. Измерьте толщину фрикционных накладок тормозных колодок.

Толщина тормозных колодок:

  • номинальная: 10,0 мм
  • минимально допустимая: 2,0 мм

2. Проверьте тормозные колодки на отсутствие износа или загрязнения маслом и, при необходимости, замените их.

Проверка биения тормозного диска

1. Индикатором стрелочного типа проверьте биение тормозного диска. Индикатор (А) закрепите в любом удобном месте и, проворачивая тормозной диск, определите его биение на расстоянии 5 мм от наружного края. Перед проверкой биения тормозного диска убедитесь, что подшипник ступицы находится а хорошем состоянии.

Предельно допустимое биение тормозного диска: не более 0,05 мм.

2. Если биение диска превышает допустимые пределы, диск подлежит замене.

3. Однако причиной биения диска может быть выход из строя подшипника ступицы. Для проверки биения внутренней стороны тормозного диска снимите тормозной диск со ступицы, переверните его на 180°. повторно закрепите на ступице и индикатором стрелочного типа измерьте его биение.

4. Если после переворота биение тормозного диска не может быть уменьшено, замените тормозной диск.

Установка

1. Установите тормозной диск (А) и закрепите винтом (В). Момент затяжки: 4,9-5,9 Н·м.

2. Установите направляющую (В) тормозных колодок и закрепите болтами (А). Момент затяжки: 49,0-58,8 Н·м.

3. Установите задний верхний рычаг (А),

4. Установите фиксаторы (D) тормозных колодок на направляющую (А) тормозных колодок.

5. Установите тормозные колодки (В) и прокладки (С) в направляющую тормозных колодок. Если устанавливаются старые тормозные колодки, установите их на прежние места.

Примечание. Убедитесь в отсутствии загрязнений и примесей на прокладке (С) и задней части тормозных колодок (В). Загрязненные тормозные диски или фрикционные поверхности тормозных колодок приводят к уменьшению эффективности торможения.

6. Если будут устанавливаться новые тормозные колодки, вдавите поршень в суппорт. Это можно сделать специальным инструментом SST (09581-11000) или ручкой молотка. При этом следите, чтобы поршень не перекосился и поверхности поршня и пыльника не были повреждены. При вдвигании поршня тормозная жидкость вытесняется из тормозного цилиндра в бачок. Поэтому постоянно наблюдайте за уровнем жидкости в бачке и, при необходимости, откачивайте.

7. Установите суппорт (А) на тормозные колодки и нажмите на него, чтобы он занял свое положение, затем вверните болт крепления направляющего пальца, затягивая его требуемым моментом.

Примечание. Не повредите защитный чехол направляющего пальца.

8. Пустотелым болтом (В) с новыми уплотнительными шайбами прикрепите тормозной шланг к суппорту (А). Вверните болты (С) крепления направляющих пальцев суппорта (А). Момент затяжки:

  • болта А: 24,5-29,4 Н·м
  • болта С: 21,6-31,4 Н·м

9. Заполните пополнительный бачок тормозной системы тормозной жидкостью.

10. Удалите воздух из гидравлического контура тормозной системы.

11. Несколько раз нажмите педаль тормоза для того, чтобы колодки прижались к тормозному диску.

Примечание. После установки новых тормозных колодок, они не будут обеспечивать эффективного торможения до их притирки, при этом будет увеличен ход педали тормоза. После нескольких торможений ход педали тормоза будет восстановлен.

Читать еще:  Замена тормозных колодок ауди 100

12. После установки проверьте соединения тормозных шлангов и трубок на отсутствие утечки тормозной жидкости.

Замена тормозных дисков Kia Ceed

Проверка степени износа тормозной системы Kia Ceed

Итак, прежде всего автомобиль необходимо установить на смотровую яму, или подъемник и:

  1. Снять передние колеса.
  2. Проверить состояние тормозных колодок передних колес через отверстие в корпусе скобы. Если толщина накладок менее, чем допускает таблица измерения износа тормозной системы (в интернете более, чем достаточно), то необходимо заменить колодки. Но, опять же, колодки – такая деталь, которую слышно в первую очередь при существенном износе.
  3. Измерить толщину тормозного диска. Если его достигла минимального уровня по таблице – срочно заменить. Раскол диска не приведет ни к чему иному, как к замене всех составляющих ходовой и возможной аварии.
  4. Снять задние колеса.
  5. Проверить износ тормозных колодок заднего тормозного механизма. Проверить, как и передние, через отверстие в корпусе скобы. Заменить при недопустимой толщине накладок.
  6. Измерить толщину тормозного диска. При необходимости заменить тормозной диск. Даже если толщина допустимая, но есть наличие сколов, трещин и царапин – в срочном порядке заменить тормозные диски с двух сторон сразу.
  7. Когда сняты задние колеса, можно проверить и толщину накладок колодок стояночного тормоза, что не менее важно. При необходимости заменить на новые.

Производить замену тормозных колодок необходимо в случае, если толщина накладок менее 2 мм, если поверхность этих накладок замаслена или если они непрочно соединены с основанием.

При появлении хотя бы одно из этих признаков вы услышите характерный скрип при торможении. Это индикация износа тормозных колодок, которая оповещает водителя о срочной замене деталей тормозной системы.

Необходимо также измерить диаметр поверхности тормозного барабана стояночного тормоза. Если он изношен – необходимо заменять барабан в сборке с тормозным диском.

Если у Вас задние тормоза не дисковые, а барабанные – измерить диаметр рабочей поверхности тормозного барабана и толщину фрикционной накладки. При недопустимом уровне заменить на новые.

Дабы избежать аварии следует постоянно следить за тормозной системой. Безопасность превыше всего.

Ремонт Киа Сид 1

в автосервисе Kia в Москве

  • Модель: Kia Ceed ED (FL)
  • Тип кузова: универсал
  • Год, пробег: 2009, 98 000 км
  • КПП, привод: автомат, передний
  • Двигатель: 1.6 бензин

Причина обращения в автосервис Киа Сид «Авто-Миг»:

  • замена тормозных дисков Киа Сид
  • сильный нагрев тормозных дисков при торможении и увод в сторону при торможении

Диагностика выявила следующее:

  • при очередной замене тормозных колодок, владелец использовал некачественные тормозные колодки. К тому же замена их была произведена только с одной стороны. Поэтому при торможении с одной стороны на тормозной диск оказывалось более сильное давление, что и влияло на увод в сторону при торможении, а так же вызывало нагрев диска и его сильный износ.
  • замена передних тормозных дисков
  • замена передних тормозных колодок
  • Модель: Kia pro Ceed ED
  • Тип кузова: хэтчбек
  • Год, пробег: 2008, 113 000 км
  • КПП, привод: механика, передний
  • Двигатель: 1.6 бензин
  • посторонний звук сзади при торможении
  • сильный износ задних тормозных колодок и тормозных дисков. Менять только задние колодки — бесполезно, так как на дисков имеются глубокие борозды, а это значит что новые колодки будут прилегать не полностью и плохо тормозить (ниже на фото можно увидеть состояние нового диска и старого).
  • замена задних тормозных дисков
  • замена задних тормозных колодок

Замена передних тормозных дисков

При наличии на тормозном диске сколов, глубоких царапин, покусов и других заметных дефектов, которые явно уменьшают эффективность торможения и увеличивают износ колодок и других деталей тормозной системы, нужно срочно заменить тормозные диски.

Также стоит производить замену в случае бокового биения диска, что вызывает вибрации при нажатии на педаль тормоза. Есть мастерские, которые занимаются реставрацией подобного рода дисков.

Мастера там их протачивают и пришлифовывают с обеих сторон. Это сократит толщину диска, поэтому следует обратить внимание на максимально допустимую толщину диска.

Допустимая минимальная толщина тормозного диска составляет 25 мм. При наличии меньшей толщины хотя бы одной из дисков, необходимо провести замену обоих. Также рекомендуется при замене тормозных дисков в обязательном порядке менять и тормозные колодки, дабы увеличить уровень эффективности.

Перед установкой нового тормозного диска тщательно очистить привалочные поверхности ступицы. Проверить на наличие ржавчины и окалины. В противном случае удалить это, ибо ржавчина может вызывать неприятную вибрацию при нажатии на педаль тормоза.

Окалины, как правило, вызывают биения диска при нажатии на педаль тормоза. Для замены тормозных дисков на передних колесах потребуется лишь новые тормозные диски и ключ на 17.

Подробная инструкция по самостоятельной замене тормозных дисков на передних колесах Kia Ceed:

  1. Для начала нужно снять колесо с необходимой Вам стороны, предварительно зафиксировав автомобиль противооткатными башмаками.
  2. Вывернуть два болта крепления тормозного диска к ступице колеса.
  3. Снять суппорт тормозного механизма, но не отсоединяя шланг от тормозного цилиндра.
  4. Подвесить тормозной механизм с помощью проволоки к передней подвеске.
  5. Обратить внимание на шланг. Нужно, чтоб он был не сильно затянут и не сильно перекручен.
  6. Снять тормозной диск. Оценить его состояние более детально.
  7. Установить новый тормозной диск, колодки, и все ранее снятые детали в порядке, обратном снятию.
Читать еще:  Бьет руль при торможении ваз 2110

Если, все же, решили установить старый тормозной диск, то мы рекомендуем удалить напильником буртики рабочих поверхностей диска, которые наверняка образовались в результате износа.

Замена задних тормозных дисков

При снятии колеса необходимо оценить состояние дисков. При наличии глубоких рисок, царапин, задиров и прочих явлений, которые существенно влияют на качество и эффективность торможения – срочно заменить диск.

Минимально допустимая толщина тормозного диска задних колес составляет 8,4 мм. Если толщина меньше, чем допустимая норма – заменить диск. Производить замену необходимо попарно и сразу с комплектом колодок.

Подробная инструкция по самостоятельной замене тормозных дисков на задних колесах Kia Ceed:

  1. Первым делом необходимо снять колесо с нужной Вам стороны.
  2. Снять тормозной суппорт, но не отсоединяя шланг от этого суппорта.
  3. Демонтировать тормозной диск.
  4. Оценить его состояние более детально. При необходимости заменить его на новые вместе с колодками. Установка производится обратной снятию. Если необходимости в замене нет – удалить на старом тормозном диске буртики на рабочих поверхностях, которые образовались с обеих его сторон в результате эксплуатации автомобиля и износа тормозной системы.
  5. Повторить операцию с тормозным диском на другом колесе.

Перед установкой нового тормозного диска необходимо прочистить привалочные поверхности ступицы и диска от ржавчины и окалины. В противном случае будет чувствоваться неприятная вибрация при нажатии на педаль тормоза и биение диска. Ничего трудного в замене нет, нужно лишь запастись определенными деталями и терпением.

Замена тормозных дисков Киа, замена передних и задних тормозных дисков Kia

Наименование работ Стоимость, руб.
Замена пер/задн тормозных дисков,от 2000

Замена тормозных дисков Киа – особый вид ремонтных работ, нуждающийся в привлечении специалистов с опытом предоставления подобных услуг. Владельцы автомобилей по особенностям поведения своих железных коней сами могут определить срочность и актуальность выполнения таких видов работ, как замена передних тормозных дисков Kia. В этом случае необходимо соблюдать осторожность и регулярно проходить полный плановый техосмотр машин, который позволит выявить наличие проблем на ранних этапах.

В случае обнаружения определенных проблем следует немедленно обращаться в сервис-центр. Особое внимание следует обратить на:

  • Занос машины в одну из сторон в процессе тормозных маневров.
  • Значительное увеличение пути торможения.
  • Появление скрипов, шумов и характерной вибрации при нажатии педали тормоза.
  • Отказ тормозов.

В автосервисе «Берс-Авто» осуществляется замена задних тормозных дисков Kia, при этом наши механики полностью соблюдают регламент и применяют только качественные запчасти фирменного изготовления. Мы предоставляем услуги, на которые действует гарантийный период, что позволяет нашим клиентам существенно сократить затраты на повторное обращение в сервис. «Берс-Авто» – это гарантия качества и надежности различных видов ремонтных процедур с системой торможения любой модели автомобиля.

Замена передних тормозных дисков Киа

Профессиональная замена передних тормозных дисков Киа осуществляется в условиях квалифицированной сервисной мастерской. В случае выявления первых признаков поломки следует сразу обратиться в автосервис, где специалисты проведут тестирование и определят состояние всех элементов тормозной системы.

Отметим, что бывают ситуации, когда замена передних тормозных дисков Kia может и не производиться. При наличии повреждений и деформаций данной детали в некоторых мастерских вам может быть предложена реставрация дисков, которая подразумевает проточку и шлифовку запчастей с двух сторон. В этом случае важно соблюдать минимально допустимую толщину. Если толщина хотя бы одной отреставрированной детали меньше допустимого значения, требуется замена передних тормозных дисков Киа. Напоминаем, для что достижения эффективности работы всей тормозной системы диски следует менять парно – это позволит предотвратить преждевременный износ одного элемента и других смежных комплектующих. При выполнении замены дисков специалисты рекомендуют производить и замену колодок. Данная хитрость позволяет увеличить эффективность работы тормозной системы и увеличить безопасность во время движения и в случае возникновения аварийной ситуации.

В некоторых случаях может быть произведена замена передних тормозных дисков Kia, которая позволяет сделать автомобиль безопасным для эксплуатации в максимально сжатые сроки. В условиях нашего сервиса «Берс-Авто» доступны все виды услуг и ремонтных работ, связанные с ключевыми системами автомобиля. Выполняя ремонт в нашем сервисе, вы получаете гарантию качества и безопасности. Наши механики используют фирменные запчасти, для которых характерны высокая устойчивость к нагрузкам и отличная устойчивость к механическим нагрузкам.

Замена задних тормозных дисков Kia

Замена задних тормозных дисков Киа выполняется в случае выявления повреждений запчастей, которые в разы снижают эффективность процесса торможения. Отметим, что для задних тормозов минимально допустимая толщина данной детали составляет 8,4 мм. Важным диагностическим методом, наряду с компьютерным тестированием, является визуальный осмотр, который выполняется после снятия колес.

Важно помнить, что замена задних тормозных дисков Kia выполняется после тщательной очистки привалочных поверхностей ступицы от окалины и ржавчины. Если этого не сделать, то при нажатии на педаль тормоза водитель будет ощущать неприятную вибрацию. Кроме того, это может стать причиной повторного обращения в сервис и преждевременного выхода деталей из строя. Ремонтные работы, связанные с тормозной системой, необходимо выполнять в условиях специализированного сервиса.

Читать еще:  Вакуумный усилитель тормозов ваз 2112

Чтобы замена задних тормозных дисков Киа была произведена с соблюдением стандартов обслуживания, необходимо доверять работы профессионалам. Специалисты, которые работают в нашем сервис-центре, строго придерживаются регламента и выполняют работы в соответствии с нормами и стандартами технического обслуживания. Перед проведением любых ремонтных манипуляций наши механики выполнят проверку состояния всей тормозной системы, определят все запчасти, которые требуют замены и подберут комплектующие оригинального производства. Только после проведения диагностики и подготовительного этапа будет выполнена замена задних тормозных дисков Kia на фирменные комплектующие отличного качества. При этом мы предлагаем выполнить все виды работ качественно и по приемлемым ценам, что позволяет нашим клиентам сэкономить на квалифицированном сервисном обслуживании и профессиональном ремонте автомобилей.

Посоветуйте передние тормозные диски и колодки тормозные к КIA CEED

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Что то там несколько SANGSIN и цены отличаются. В чем разница, кто нибудь знает ? 🙂
https://www.exist.ru/price.aspx?pid=4AF06FEB&sr=108

Или это просто разные поставщики ?
Диски конечно тоже интересуют (

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

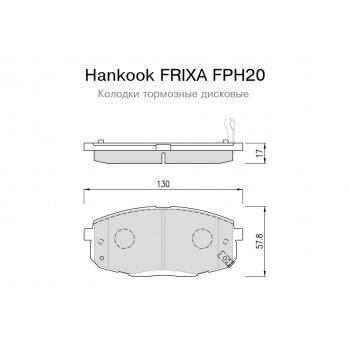

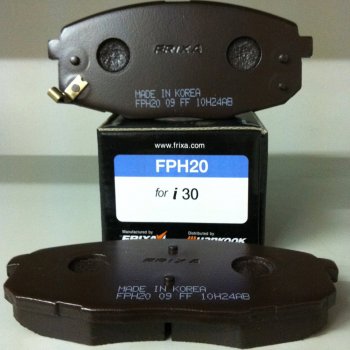

Поставил Frixa. И так теперь получается, что накладка эта накладывается теперь на внешнюю колодку, а не на внутреннюю, так как на внутренней, какие то два выступа в центре колодки и накладка уже эта не надевается на неё.

Там можно было делать или пофиг на какую колодку эта накладка надевается ?

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

)/KIA CERATO NEW (09

)/CEED (1.4, 1.6, 2.0)(06

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

ну может они на предыдущий Сид подходят, который ED.

по оригиналу 58101A6A00 выдаёт аналог Frixa FPH26
по оригиналу 58101A6A20 выдаёт аналог Frixa FPH28

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Да нет, там все ок, всё там встало идеально. Машина 2011
FPH26 – это другое что то

у меня CEED ED – это предыдущий кузов (но рестайлинг)

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Колодки тормозные передние (16 диаметр): 58101A6A20, рестайлинг 2016 модельного года 58101A6A70 ( с середины 2015 года)
Колодки тормозные передние (15 диаметр): 58101A6A00, с 2013 года 58101A6A01, рестайлинг 2016 модельного года 58101A6A02 ( с середины 2015 года)

неоригинал Колодки тормозные передние (16 диаметр)
HSB HP1046
PARTS MALL PKA055
REMSA 139812
BREMBO P30065
Amiwa CD035
Kortex KT1403S
Sangsin Brake SP1403
Mando 58101A6A20
Frixa FPH28
TRW GDB3582

неоригинал Колодки тормозные передние (15 диаметр)
PARTS MALL PKA049
NIPPARTS N3600550
SANGSIN SP1400
Sangsin Brake SP1399
JNBK/NIBK PN0537
LPR 05P1753
HANKOOK FRIXA FPH26
VALEO 301294
Valeo 601294
HANKOOK FRIXA S1H26

Ссылка на основную публикацию
Adblock
detector
