Двигатель — снятие и установка

Существуют два варианта снятия двигателя: с разборкой и без разборки. Снятие двигателя с разборкой рекомендуется при отсутствии механических или гидравлических приспособлений для подъема двигателя (тали с траверсой, “гуся” и т. п.). Работу рекомендуется проводить с одним или двумя помощниками.

Снятие карбюраторного двигателя с разборкой

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. “Подготовка автомобиля к TO и ремонту”).

5. Отсоединяем шланг подвода топлива к топливному насосу (см. “Топливный насос – снятие и установка”).

6. Отсоединяем от датчика давления масла наконечник провода (см. “Датчик давления масла – замена”).

11. Отсоединяем шланг отвода охлаждающей жидкости от патрубка радиатора отопителя (см. “Радиатор отопителя – замена”).

13. Отсоединив провода, извлекаем стартер из моторного отсека (см. “Стартер – снятие и установка”).

14. Отворачиваем гайки нижнего крепления передних опор силового агрегата к поперечине (см. “Опоры силового агрегата – замена”).

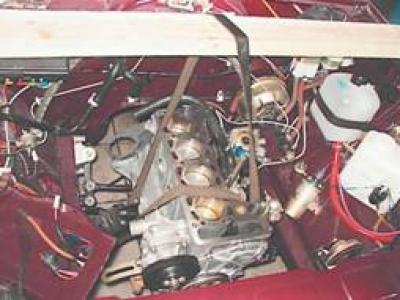

15. Подвешиваем блок цилиндров к деревянному брусу, расположив его на передних крыльях автомобиля. Под брус подкладываем мягкую ткань.

16. Поднимаем блок и, выводя шпильки опор из отверстий поперечины, вынимаем его из моторного отсека.

Установка

Установка и сборка двигателя выполняется в обратной последовательности.

Снятие карбюраторного двигателя без разборки

Для снятия двигателя необходимо подъемное устройство грузоподъемностью не менее 300 кг и стропы (цепь).

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. “Подготовка автомобиля к TO и ремонту”).

4. Отсоединяем от распределителя зажигания провод, идущий к выводу катушки зажигания, и центральный высоковольтный провод катушки зажигания (см. “Распределитель зажигания – снятие и установка”).

5. Отсоединяем шланг подвода топлива к топливному насосу (см. “Топливный насос – снятие и установка”).

6. Отсоединяем наконечник провода от датчика указателя температуры охлаждающей жидкости (см. “Датчик указателя температуры охлаждающей жидкости – замена”).

7. Отсоединяем наконечник провода от датчика давления масла (см. “Датчик давления масла – замена”).

10. Отсоединяем от впускного трубопровода шланги ЭПХХ и вакуумного усилителя тормозов (см. “Прокладка головки блока цилиндров карбюраторного двигателя – замена”).

11. Отсоединяем от карбюратора тягу привода воздушной заслонки, шланг ЭПХХ и колодки проводов микропереключателя проводов (см. “Карбюратор – снятие и установка”).

12. Отсоединяем от рычага продольную тягу привода дроссельной заслонки карбюратора (см. “Прокладка крышки головки блока цилиндров – замена”).

15. Снимаем с патрубков радиатора отопителя шланги подвода и отвода охлаждающей жидкости (см. “Радиатор отопителя – замена”).

17. Штатным болтом крепим к верхнему левому отверстию блока цилиндров рым, снятый при демонтаже коробки передач.

18. Отсоединив провода, извлекаем стартер из моторного отсека (см. “Стартер – снятие и установка”).

19. Закрепляем на двигателе стропы (цепь): с правой стороны – за передний рым; с левой стороны – за задний рым, прикрепленный к блоку цилиндров. Подвешиваем двигатель к крюку подъемного устройства.

20. Отворачиваем гайки нижнего крепления передних опор силового агрегата к поперечине (см. “Опоры силового агрегата – замена”).

21. Приподнимаем двигатель и выводим шпильки опор из отверстий в поперечине. Вынимаем двигатель из моторного отсека.

Установка

Сборка и установка двигателя выполняется в обратной последовательности.

Снятие впрыскового двигателя без разборки

Для снятия двигателя необходимо подъемное устройство грузоподъемностью не менее 300 кг и стропы (цепь).

1. Устанавливаем автомобиль на смотровую яму (см. “Подготовка автомобиля к TO и ремонту”).

3. Сбрасываем давление в системе питания (см. “Сброс давления в системе питания”) и отсоединяем топливные шланги от трубок рампы (см. “Топливная рампа – снятие, установка и проверка форсунок”).

5. Отсоединяем колодки проводов от датчика положения дроссельной заслонки, датчика температуры охлаждающей жидкости, датчика массового расхода воздуха, модуля зажигания, датчика положения коленчатого вала и датчика концентрации кислорода (см. “Система управления двигателем”).

6. Отсоединяем колодку проводов от регулятора холостого хода (см. “Регулятор холостого хода – проверка, снятие и установка”) и колодку жгута проводов форсунок от моторного жгута (см. “Топливная рампа – снятие, установка и проверка форсунок”).

7. Отсоединяем от сектора трос привода дроссельной заслонки и снимаем с ресивера и кронштейна крышки головки блока цилиндров держатели троса (см. “Трос привода дроссельной заслонки – замена”).

8. Отсоединяем от штуцера ресивера шланг вакуумного усилителя тормозов (см. “Ресивер – снятие и установка”) и снимаем с кронштейна крышки головки блока цилиндров держатель шланга.

9. Отсоединяем от штуцера корпуса дроссельной заслонки шланг подвода паров топлива. Ослабив хомут, отсоединяем от патрубка рукав подвода воздуха к корпусу дроссельной заслонки (см. “Корпус дроссельной заслонки – снятие и установка”).

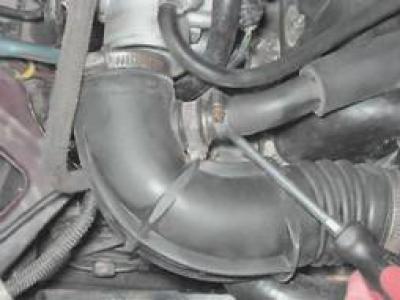

10. Ослабив хомут, отсоединяем от патрубка воздуховода шланг подвода картерных газов к корпусу дроссельной заслонки.

11. Отворачиваем болт крепления пластмассового кронштейна к крышке головки блока цилиндров (см. “Прокладка крышки головки блока цилиндров – замена”).

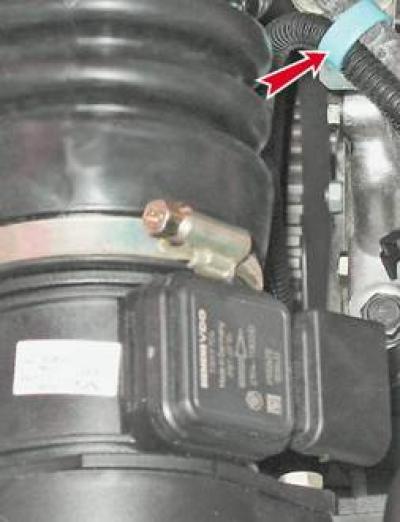

12. Отсоединяем от кронштейна крышки головки блока цилиндров пластмассовый держатель провода датчика положения коленчатого вала и шланга адсорбера.

13. Снимаем с резиновых опор корпус воздушного фильтра (см. “Корпус воздушного фильтра – снятие и установка”) и снимаем его вместе с воздуховодами подвода воздуха.

14. Отсоединяем наконечник провода от датчика указателя температуры охлаждающей жидкости (см. “Датчик указателя температуры охлаждающей жидкости – замена”).

15. Отсоединяем наконечник провода от датчика давления масла (см. “Датчик давления масла – замена”).

Читать еще:  Замена двигателя рено кангу

16. Отсоединяем “массовый” провод от правой шпильки крепления выпускного коллектора и снимаем провод (см. “Прокладка впускного трубопровода и выпускного коллектора впрыскового двигателя – замена”).

17. Снимаем с патрубков радиатора отопителя шланги подвода и отвода охлаждающей жидкости (см. “Радиатор отопителя – замена”).

21. Штатным болтом крепим к верхнему левому отверстию блока цилиндров рым, снятый при демонтаже коробки передач.

22. Отсоединив провода, извлекаем стартер из моторного отсека (см. “Стартер – снятие и установка”).

23. Закрепляем на двигателе стропы (цепь): с правой стороны – за передний рым; с левой стороны – за задний рым, прикрепленный к блоку цилиндров. Подвешиваем двигатель на крюк подъемного устройства.

24. Отворачиваем гайки нижнего крепления передних опор силового агрегата к поперечине (см. “Опоры силового агрегата – замена”).

25. Приподнимаем двигатель и выводим шпильки опор из отверстий в поперечине. Вынимаем двигатель из моторного отсека.

Установка

Установка двигателя и всех снятых деталей выполняется в обратной последовательности.

Как снять двигатель ВАЗ 2101 до 2107

На этих машинах, ВАЗ 2101 до 2107 принцип снятия двигателя одинаков. Если решились сами снять двигатель в домашних условиях, не имея никаких приспособлений, и не знаете как это сделать правильно, то эта статья для Вас.

Двигатель приходится снимать для его капитального ремонта, или для смены, на другой двигатель.

Смотришь на движок и первое ощущение что трудно снять мотор с машины, а на самом деле все очень просто, два мужика легко сами в домашних условиях могут снять мотор и также поставить на место. Приведу пример снятия двигателя с ВАЗ 2106, хотя этот принцип подойдет как для ВАЗ2101 до 2107.

Двигатель можно снимать целиком, но это намного тяжелей, а можно снять без головки, это намного легче, если решили сами ремонтировать движок, то второй вариант предпочтительней, так как все равно двигатель разбирать и зачем тянуть лишнюю весовую массу. Опишу снятие двигателя с частичной его разборкой, в моторном отсеке машины.

Причина снятия двигателя, на этой шестерке сорвало шлицы на шестерни привода маслонасоса, а водила без давления масла поехал дальше, и двигатель заклинило.

Последовательность снятия двигателя

Сразу снимите капот машины, чтобы он не мешал.

Фото. Стрелкой показано какие гайки надо открутить, чтобы снять капот.

После того как сняли капот, сливайте охлаждающею жидкость, для того чтобы жидкость не сливалась на землю под двигатель подставьте тазик.

Фото. Стрелкой показан болт, который надо открутить, чтобы слить охлаждающею жидкость с блока двигателя.

Фото. Теперь снимаем воздушный фильтр, отсоединяем трос подсоса, снимаем рычаги газа, бензопровод от карбюратора, крышку клапанов, и патрубки радиатора отсоединяем от блока.

Фото. Откручиваем глушитель, и снимаем патрубок печки.

Фото. Откручивайте и снимайте, распредвал, трамблер и головку.

Фото. Откручивайте и снимайте, патрубок печки, и стартер.

Фото. Снимайте радиатор.

Фото. Снимите, бензопровод с бензонасоса, и штекера с датчиков давления масла, и открутите гайки с подушек двигателя, они показаны стрелкой.

Фото. Теперь открутите коробку от двигателя, два болта сверху они отмечены стрелкой, и два снизу, нижние болты можно открутить накидным ключом на 19мм. подлезть можно снизу с левой и правой стороны машины. И не забудьте открутить болты с пыльника коробки.

Фото. Сдерните двигатель с подушек, качнув его в лево и право, под подушки заведите ремни или веревку.

Теперь все готово для снятия двигателя без коробки, можете под ремни или веревку просунуть трубу и с ее помощью вытащить двигатель. Но легче вытаскивать двигатель по-другому, залезьте прям на машину, но не становитесь на сами крылья, а поставьте ноги в углы где соединяются крылья, возьмитесь руками за ремни, и подняв двигатель, рывками тяните вперед, обычно движок сразу выходит с коробки передач. Редко бывает, что движок сразу не выходит с коробки, дергаете и раскачивайте в стороны и двигатель сойдет с коробки.

Фото. Снятый двигатель с машины.

Снятие и разборка двигателя с ВАЗ 2107. Видео

Разборка и сборка двигателя ВАЗ своими руками

Двигатель является сердцем автомобиля, а потому его работоспособность должна поддерживаться на должном уровне. Многие водители желают научиться ремонтировать мотор собственного авто, но, сталкиваясь с трудностями при разборке, сразу же отказываются от подобной затеи, мотивируя все это недостаточным уровнем знаний. В этой статье вы узнаете, как производится разборка двигателя своими руками на примере ВАЗ 2107. Данное руководство также актуально для всех остальных двигателей классического семейства ВАЗ, а также для Нивы 2121 .

Как и для чего стоит разобрать двигатель?

Разборка двигателя производится в случае, если мотор планируется подвергнуть капитальному ремонту. При этом, его необходимо полностью разобрать и заменить все изношенные элементы. Кроме того, актуальной будет расточка блока цилиндров, который должен быть освобожден от всех частей мотора. Кроме того, разобрать двигатель можно и для того, чтобы просто произвести его чистку, в случае серьезного загрязнения, когда обойтись простым промывочным маслом не возможно.

Постараемся опустить подробности, касающиеся его снятия, так как сделать это достаточно просто: нужно лишь выкрутить гайки на 19 с подушек, снять навесные части (все части электрооборудования, шланги и патрубки, а также приводы различных элементов) и открутить его от коробки переключения передач. После этого, мотор тщательно моют и устанавливают на специальный стенд (использование обычного верстака также приветствуется).

Читать еще:  Ваз 2114 греется двигатель

Пошаговая инструкция по разборке ДВС авто + Видео

  • Приготовьте весь необходимый инструмент и слейте масло из картера.
  • Во-первых, это нужно будет для облегчения веса мотора, а во-вторых, поможет избежать лишней грязи на верстаке. Далее выкручивается масляный фильтр. Также открутите все болты, на которых происходит крепление поддона картера. Старую прокладку можно выбросить, так как она становится не пригодной для дальнейшего использования.
  • Теперь нужно снять шкив коленвала. Сделать это не так легко, как кажется на первый взгляд, так как в этом случае вам понадобится хорошая физическая сила. Тем не менее, никто не отменял применение трубы в качестве удлинителя ключа. Зафиксируйте коленвал от проворачивания посредством блокировки маховика. Для этого применяется специальное устройство, которое можно приобрести в магазине. Далее с помощью ключа выкрутите храповик и демонтируйте шкив.
  • Открутите гайки крепления крышки клапанов и приводной цепи ГРМ, снимите ее и вытащите прокладку. Открутите болты крепления шестерен распредвала, а также вала, приводящего в действие масляный насос двигателя. Следующим на очереди становится натяжитель цепи ГРМ. Вначале ослабьте специальную колпачковую гайку, а затем выкрутите две другие гайки, которые крепят его к головке блока цилиндров. Не забудьте выкрутить болт крепления башмака, а затем снять сам натяжитель, вместе с башмаком. Затем отворачивается палец, создающий ограничение для цепи, снимаются шестерни распредвала и масляного насоса, а цепь вынимается.
  • Теперь нужно снять распределительный вал. Для этого откручиваются две гайки, расположенные на его шпильках в корпусе подшипника. Корпус необходимо снять, а распредвал аккуратно вытаскивается. Перед тем как вытащить его, не забудьте также демонтировать специальный упорный фланец.
  • Далее откручиваются болты, предназначенные для крепления головки блока цилиндров к самому блоку. Демонтаж ГБЦ производится сразу вместе с коллекторами, снимать которые не обяательно (в зависимости от вида проводимого ремонта). После снятия головки, также, рекомендуется произвести замену прокладки. Эта процедура поможет вам, в дальнейшем, избавиться от повторного снятия данного элемента.
  • После этого нужно демонтировать масляный насос. Чтобы его вытащить нужно снять специальный упорный фланец. После этого, вытащите валик из блока цилиндров, который отвечает за приведение в действие масляного насоса.
  • С помощью специального съемного устройства, вытащите шестерню, которая надевается на коленвал двигателя. Затем выверните гайки, расположенные на шатунных болтах. Теперь снимите крышки шатунов и, используя цилиндрический проем, вытащите шатуны вместе с поршнями.

Внимание! Перед тем, как вытащить шатуны и поршни, а также коренные подшипники и вкладыши, необходимо вначале все их пометить, чтобы не допустить ошибок при сборке элементом.

  • Снова возвращаемся к фиксатору маховика и устанавливаем его. Открутите болты, которые предназначены для крепления, и снимите шайбу, затем вытащите маховик, надетый на коленчатый вал, а следом за ним снимите защитную крышку картера сцепления.
  • Съемником снимите подшипник первичного вала КПП, который находится в специальном гнезде в задней части силового агрегата. Следом за ним нужно вытащить специальный держатель сальника коленвала. Теперь открутите болты, на которых крепятся крышки, закрывающие коренные подшипники и вытащите их наравне со вкладышами. После этого, нужно снять коленчатый вал и самые верхние вкладыши вала. Также демонтируйте специальные упорные полукольца, которые расположены на опоре.

Вот и все, что нужно сделать, чтобы разобрать двигатель. Дальнейшим шагом производят расточку различных элементов до ремонтных размеров и заменяют поврежденные и изношенные элементы. Особое внимание рекомендуется уделить вкладышам, которые чаще всего подвергаются проворачиванию, из-за чего мотор попросту клинит. После ремонта, мотор собирается и устанавливается на автомобиль.

Ремонт двигателя ВАЗ 2107

В целях экономии средств владельцы часто проводят ремонт двигателя ВАЗ 2107 своими руками. Мотор этой модели имеет некоторые особенности. Перед ремонтом без СТО необходимо ознакомиться с причинами возникновения и методами устранения неполадок двигателя ВАЗ 2107.

Фотография двигателя ВАЗ 2107.

Характеристика

На ВАЗ 2107 «Классика» установлен четырехтактный рядный двигатель с четырьмя цилиндрами. Мотор в зависимости от модификации может быть выполнен с центральной смесительной системой впрыска (карбюратор) или с распределенной системой впрыска (инжектор). В зависимости от модификации он также может развивать от 68 до 74 лошадиных сил.

Обслуживание двигателя автомобиля необходимо производить в соответствии с предписаниями завода-изготовителя с поправкой на условия эксплуатации.

Лада 2107 является заднеприводным автомобилем. Соединение двигателя с коробкой переменных передач выполнено в продольном варианте. Такая конструкция может вызвать трудности при полном демонтаже мотора. Почти всё внутреннее подкапотное пространство использовано для размещения мотора, воздушного фильтра и вспомогательных систем. Это также вызывает затруднения при ремонте.

Специальный инструмент car-tool.

Необходимость ремонта мотора может быть вызвана рядом причин:

  1. условия эксплуатации;
  2. плановый износ деталей;
  3. диагностикой двигателя;
  4. внеплановые поломки;
  5. аварии и другие.

Автомобиль выпускался порядка сорока лет. Ввиду устарелости конструкции могут быть несовместимости с рядом инструментов. Кроме того, полный капитальный ремонт двигателя выполняется исключительно в частных ремонтных мастерских.

Это повышает стоимость работ настолько, что бывает проще купить новый мотор. Если же поломка небольшая и её можно устранить без сложных процедур или же есть возможность выполнить частичный капитальный ремонт, лучше все сделать самом

Читать еще:  Сколько весит двигатель ваз 2106

Предупреждение и показатели

Первое, на что стоит обратить внимание при возникновении потребности в ремонте мотора, — состояние масла в картере (цвет, мутность и уровень). Моторное масло в системе смазки двигателя — главный показатель состояния соединений деталей мотора.

Помутнение моторного масла.

Помутнение масла говорит о наличии приработке деталей, почернение — о возможном перегреве или прорыве пламени из камеры сгорания в картер. Снижение уровня может свидетельствовать об утечках или выработке на трение в перетянутых сопряжениях.

Проверка уровня масла осуществляется на холодном двигателе при установке автомобиля на ровной горизонтальной поверхности.

Необходимо также проверять уровень антифриза в расширительном бачке. Если уровень падает, то это может говорить о перегреве или утечке в системе охлаждения. Если же уровень повышается, то можно говорить о проблемах с термостатом — устройством, которое в зависимости от температуры охлаждающей жидкости регулирует скорость её движения в системе охлаждения.

Другие неисправности двигателя VAZ 2107 и их характерные проявления можно узнать из специальной литературы, инструкции по ремонту двигателя.

Капитальный ремонт самостоятельно

Прежде чем приступать к капитальному ремонту мотора ВАЗ 2107, настоятельно рекомендуется ознакомиться со специальной литературой, чтобы лучше понимать выполняемые процедуры.

По завершении ремонта обязательна обкатка автомобиля для приработки всех деталей. Обычно обкатка происходит на первых 5 000 километрах.

Подготовленный для капитального ремонта двигатель.

Перед самой разборкой с двигателя должно быть слито масло. Для этого прогревают мотор приблизительно до рабочей температуры и выключают. Если есть канава, то автомобиль загоняют на нее.

В случае отсутствия возможности заезда на канаву необходимо поставить авто на ровную поверхность.

Под отверстие слива масла подставить 10-литровую ёмкость, изготовленную из теплостойкого материала. Открутить пробку и слить масло.

После этого слить антифриз из системы охлаждения через сливное отверстие внизу радиатора охлаждения двигателя.

ВАЖНО!
Масло может достигать температуры порядка 100 градусов.
Если при слитом масле и антифризе попытаться завести автомобиль, то двигатель полностью выйдет из строя.

Когда все рабочие жидкости слиты, раскрутить все опоры и разъединить болтовые соединения маховика с коробкой передач. При помощи лебёдки извлечь мотор из пространства капота и установить на стенд для ремонта.

Разборка двигателя не требует особого подхода: простое раскручивание резьбовых соединений.

Фото снятой головки цилиндров.

Снимается все: головка цилиндров, элементы электрооборудования, включая стартер и генератор, шатуны, коленчатый вал, масляный насос и так далее. В результате должны остаться отдельно разобранный блок цилиндров и коленчатый вал. Снятие головки и всех элементов — простая процедура.

Сложно будет при сборке газораспределительных и других механизмов двигателя, которые требуют точного сопряжения положения рабочих деталей. Установка головки потребует соблюдения меток ГРМ и других механизмов.

Снятую головку блока цилиндров и коленчатый вал вместе с приобретёнными поршнями относят специалисту по шлифовке. Специалист производит все замеры, включая все размеры коленвала, для последующей расточки двигателя. Расточка необходима для компенсации износа незаменяемых частей. Специалист растачивает по размерам уже купленных поршней.

Что нужно для ремонта

В первую очередь в замене нуждаются изношенные подшипники скольжения под опоры коленчатого вала, кольца поршней (компрессионные и маслосъемное). Нужны прокладки (под головку блока и другие) и сальники — установка старых при новых рабочих размерах может привести к образованию зазоров, через которые будет утекать масло и антифриз.

Необходимые для капитального ремонта расходники.

Нужно приобрести также ролики и ремень для ременной передачи. Если же привод цепной — надо проверить цепь.

В обязательной замене нуждаются датчики температуры и давления в системе смазки.

Нужны фильтры (воздушный, фильтр масла и другие), новое масло и антифриз.

В перечень того, что нужно для ремонта двигателя на ВАЗ 2107, входят также все расходные материалы и элементы крепления. Например, герметик или стопорные кольца. Необходимость в них возникает по ходу ремонта и не может быть заранее определена.

Подготовка головки блока цилиндров

Головка блока цилиндров — ответственная часть мотора. В ней находятся элементы ГРМ: клапаны, распредвал, шестерни привода и другие. Все детали должны быть без видимых дефектов, без заметного износа, а также не болтаться в направляющих. В случае первого ремонта (капитального или планового после капитального) замена распредвала может не понадобиться.

Сборка двигателя

Перед сборкой нужно убедиться в чистоте масляных каналов, так как один из типов смазывания двигателя начинается именно с головки.

Кроме того, малейшая закупорка каналов приведёт к расплавлению вкладышей подшипников, прокладок и других чувствительных к жару деталей.

Разобранный автомобильный двигатель.

Процесс сборки двигателя на ВАЗ 2107 начинается с установки смазанного коленчатого вала на опоры. Необходимо следить, чтобы не провернуло вкладыши. Точность проверяют по совпадению замков них. Осевое смещение компенсируют полукольцами. В результате люфт должен едва ощущаться руками.

После установки закручивают бугели. Каждый закрученный бугель необходимо чередовать с проверкой плавности хода коленвала в подшипниках.

Следующим шагом устанавливают поршни в сборке с кольцами (компрессионными и маслосъемными) и шатунами. Для этого понадобиться оправка, которой сжимают кольца перед посадкой поршня в цилиндр. После этого шейка шатуна совмещается с шейкой на коленчатом вале. Закручиваются бугеля.

Далее черёд установки элементов системы смазки и сальников. Их предварительно смазывают.

Ссылка на основную публикацию
