Где находится реле стартера на дэу нексия

Где находится реле стартера на дэу нексия

Нексия реле стартера

Daewoo Nexia ›
Logbook ›
Nexia не крутит стартер — РЕШЕНО (СИГНАЛИЗАЦИЯ)!

Всем привет! Нужна помощь определить поломку, напишу что уже делал:

Завел машину с автозапуска (alligator s825), проехал, заглушил. Завожу с ключа, стартер не крутит.
Пробую автозапуск, зажигание включается, стартер не крутит. В салоне щелкает релюшка при попытке крутить стартер (возможно, в сигнализации). Из-под капота никаких щелчков не слышно. Погуглил, проверил клеммы акб, все нормально, сбрасывал их, нет результата. Проверил КГ, при повороте ключа на стартер на фиолетовом проводе появляется +12. Проверил предохи 30А у сигналки, норм. Управляющий стартером сиреневый провод не проверял пока, на нем должен быть + при попытке автозапуска, или просто с ключа. Предохранитель на этом сиреневом проводе не нашел.
Может совпадение, проблема появилась, как только похолодало.
Пытался контакты замкнуть на стартере, но не получилось, или не то замыкал. Неудобно подлазить туда…
Подскажите в чем может поломка, и как все-таки замкнуть стартер напрямую?

ПРОБЛЕМА РЕШЕНА!
РЕШИЛ ТАКИ ЗАМКНУТЬ ОТВЕРТКОЙ КОНТАКТЫ НА ВТЯГИВАЮЩЕМ, ПОДЪЕХАЛ БЫВАЛЫЙ МУЖИЧОК НА НЕКСИИ N100, ПОКАЗАЛ ГДЕ ЗАМКНУТЬ, ЗАВЕЛАСЬ. ОН РЕКОМЕНДОВАЛ ИСКАТЬ ОБРЫВ ДО УПРАВЛЯЮЩЕГО ПРОВОДА ВТЯЩИВАЮЩИМ РЕЛЕ. ИМ У МЕНЯ УПРАВЛЯЕТ СИГНАЛКА. ОКАЗАЛОСЬ, ТО НА НЕМ (ТОЛСТЫЙ СИРЕНЕВЫЙ ПРОВОД ИЗ СИЛОВОГО РАЗЪЕМА УПРАВЛЕНИЯ АВТОЗАПУСКОМ) ТО БЫЛ +, ТО НЕТ. КОГДА ЗАМЫКАЛ НА СИРЕНЕВЫЙ ПРОВОД НА КГ НА 30 КОНТАКТ КГ В ОБХОД СИГНАЛКИ, ТО СТАРТЕР КРУТИЛ. ПРОВЕРИЛ ПРЕДОХИ СИГНАЛКИ 30А, ЦЕЛЫЕ. ВСТАВИЛ ШТЕКЕР ПЛОТНЕЕ, ПЕРЕУЛОЖИЛ ПРОВОДА, ВСЕ СТАЛО НОРМ. ГРЕШУ ЛИБО НА НЕПЛОТНЫЙ КОНТАКТ В ШТЕКЕРЕ СИГНАЛКИ, ЛИБО НА ВСТРОЕННОЕ РЕЛЕ В СИГНАЛКЕ.

МУЖИКИ! С ПРАЗДНИКОМ 23 ФЕВРАЛЯ!

Не крутит стартер на Нексии. Ищем причины вместе

При повороте ключа в замке зажигания в стартовое положение мы не слышим никакой реакции от стартера — довольно распространённая поломка для Нексии. Причём, в 80% случаев виноват совсем не стартер, но обо всем по порядку. В первую очередь проверяем стартер на работоспособность. Для этого берём мощную короткую отвёртку и начинаем диагностику.

  1. Включаем зажигание, КПП устанавливаем на нейтральную передачу и затягиваем ручник.
  2. Открываем капот и ищем стартер.

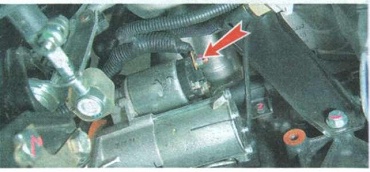

    Находим стартер. Очищаем клеммы от грязи.
  3. Видим три клеммы — одна сверху и две большие снизу. Верхняя клемма отвечает за работу втягивающего реле, которое и запускает электродвигатель стартера.
  4. Чтобы проверить втягивающее реле, замыкаем верхнюю и плюсовую (большую, дальнюю от корпуса стартера) клемму, красные стрелки на фото. Реле должно сработать, шестерня вступить в зацепление с маховиком, а силовой контакт запустить электродвигатель. То есть, если при включённом зажигании замкнуть эти две клеммы, стартер должен запустить двигатель. Если втягивающее реле не срабатывает, стартеру нужен ремонт.

Проверяем втягивающее реле.

Если этого не произошло, замыкаем две нижние клеммы, зелёные стрелки на фото. Должен запуститься электродвигатель стартера без зацепления с венцом маховика. Если электродвигатель молчит, значит имеем дело с замыканием обмоток или другими неисправностями ротора или статора мотора.

Проверяем электродвигатель стартера.

Если же оба теста пройдены и стартер в принципе работает, причину ищем по цепи до него.

Контактная группа — причина отказа стартера

Но, пожалуй, самая распространённая причина отказа стартера — выход из строя контактной группы.

Если стартер сам по себе работает, как показал первый тест, то с огромной долей вероятности можно грешить именно на контактную группу замка зажигания. Дело в том, что при проектировании электросхемы инженеры не учли высокой нагрузки на контакты замка зажигания. Во время запуска двигателя напряжение от АКБ подаётся напрямую на контактную группу и при включении стартера через контакты проходит большой ток, они греются и со временем выгорают.

Как не допустить поломки контактной группы

Конечно, можно просто заменить контактную группу на Нексии, однако нет гарантии, что история с выгоранием контактов не повторится. Чтобы избежать возникновения проблемы в дальнейшем, необходимо разгрузить контакты 15 и 30 контактной группы. Для этого необходима установка разгрузочного реле между этими контактами. Подойдёт обычное реле стартера от ВАЗ 2108, включённое по схеме между контактами 15 и 30.

Новая контактная группа. Реле стартера – на 30 А (ВАЗ-2108) или на 50 А (ВАЗ-2110). Контактный клеммы.

Разбираемся в схеме подключения: можно разгрузить не только цепь зажигания (контакты 30 и 15), но и цепь стартера (контакты 30 и 50).

Подсоединяем провода к клеммной колодке. Добираемся до замка зажигания, сняв кожухи рулевой колонки. Собираем электрическую схему.

Проверяем АКБ

Ещё одна причина нерабочего стартера — разряженный аккумулятор или окисленные контакты на его клеммах.

Проверяем состояние аккумулятора, контактных клемм и проводов.

При возникновении ситуации, когда стартер не крутит, проверяем напряжение на клеммах АКБ и при необходимости заряжаем её. Кроме этого, полезно проверить плотность контакта на плюсовом выводе самого стартера. Клеммы АКБ зачищают и смазывают токопроводящей смазкой, контакт плюсового провода зачищают и плотно закручивают. Таким образом можно избежать проблем с запуском двигателя в дальнейшем. Всем мгновенных запусков и солнечных дорог!

New&Pomos

Замена стартера Дэу Нексия N

А финалом стало то, что машина вообще перестала заводиться, а при повороте в третье положение приборная панель почти полностью гасла, однако важная деталь — есть щелчок под копотом во время попытки завести автомобиль. Я много начал читать форумы, сайты, смотреть видео.

В общем причин теоретически могло быть очень. Иногда на автомобили можно встретить родной узел под брендом Opel.

В зависимости от двигателя автомобиля отличаются используемые стартеры. Менее мощными узлами на 0.

Как снять стартер на Дэу Нексия? Замена бендикса и втягивающего реле

Номинальное напряжение стартера составляет 12 В. Оригинальные узлы имеют артикульные номера: После снятия стартера заодно проверяем состояние зубцов маховика.

Заключение Проводим диагностику, замену или ремонт стартера, устанавливаем узел на место в обратном порядке. Удачной всем работы и запуска двигателя с полуоборота. Перед установкой зачищаем клеммы.

Смазываем наконечники литолом от коррозии. Это означает, что подобную работу можно будет проводить только на смотровой яме, эстакаде или подъемнике. Сверху открутить и снять его из-под впускного коллектора будет очень проблематично к тому же, велика вероятность пораниться.

Как снять стартер на дэу нексия

Рено Меган 2 фаза 2 ,1. Так что если у вас нет соответствующего опыта, в случае поломки можно смело обращаться в специализированные автомастерские, где быстро и недорого решат подобную проблему. Где находится салонный фильтр на Киа Спортейдж ? Kia Sportage — Где размещен фильтр салона?

И как заменить салонный фильтр на автомобиле Kia Sportage г.

Как найти фильтр салона на Киа Спортаж? Как Снять Стартер Киа Спектра Как снять стартер киа спектра Киа Спектра снятие установка разборка стартера Стартер размещен на картере сцепления с задней стороны силового агрегата.

Заходите на мой канал: В ролике показан ремонт пригоревшей контактной группы втягивающего реле стартера. Так же можете почитать о том как сделать ремонт где находится стартер на daewoo nexia релле стартера своими руками по ссылке — http: В последствии выяснилось, что с тормозных колодок слетели фрикционные пластины, так же заклинил тормозной цилиндр.

Для того что бы хоть как то ослабить тормозной механизм и снять барабан, пришлось обрубить тросик стояночного тормоза! После чего, всё же удалось сбить тормозной барабан не разбивая его на куски. Барабан так или иначе пришёл в негодность! В где находится стартер на daewoo nexia пришлось снять весь тормозной механизм и заглушить тормозной цилиндр, открутив от него магистраль и уложив в цилиндр небольшой кусочек резины прикрутить магистраль обратно!

Этот метод даёт временно использовать автомобиль без утери тормозной жидкости, что бы добраться до места ремонта.

В результате окончания ремонтных работ, были заменены: В этом случае может быть забита дроссельная система или регулятор холостого хода дэу нексия. В противном случае нужно проверять свечи и бронепровода.

Будем рады Вашим лайкам и комментариям Подписывайтесь на канал Наша группа: Включился стартер, но не вращается якорь и не работает маховик? Проблему можно решить заменой муфты, привода или маховика в зависимости от поломки. Если же кажется, что при включении стартера где находится стартер на daewoo nexia чрезмерный шум, то возможно, вся причина — в чрезмерном износе подшипников которые достаточно будет поменять.

Возможно, что повреждены только лишь зубья шестерни привода или маховика тоже будет достаточно замены.

Что должен знать о работе стартера Дэу Нексия сидящий за её рулём водитель

В электрооборудовании автомобиля DAEWOO NEXIA есть свои особенности, которые необходимо знать каждому сидящему за ее рулем этой машины водителю. Дело в том, что здесь применяется электрооборудование, постоянный напряженный ток которого имеет номинальное напряжение 12 В. Все оборудование в целом представляет собой однопроводную схему. За само питание ответственность на себя берут или аккумулятор (когда двигатель не работает), или генератор (или, наоборот, он находится на ходу).

Что касается стартера, его функции заключаются в следующем: при повороте ключа зажигания, сразу же по его команде от аккумулятора электрический ток начинает поступать к стартеру. На последний воздействует магнит и тот соединяется с двигателем. Двигатель начинает крутиться, в нем загорается топливо и он заводится.

Дэу Нексия Стартер

Таким образом, стартер любой машины (в том числе, и Дэу нексия) оказывается важным элементом на пути к запуску её двигателя.

Что представляет собой эта деталь?

Взглянем на стартер. При визуальном осмотре этой детали у Дэу видно, что она выглядит как четырехполюсный четырехщеточный электродвигатель. Также он совмещен с планетарным редуктором и электромагнитным двухобмоточным тяговым реле.

Если разобрать стартер Дэу на детали, то он можно выделить следующие составляющие:

  • Крышка со стороны привода;
  • Винты крепления тягового реле к крышке со стороны привода;
  • Стопорное кольцо муфты привода;
  • Упорное кольцо муфты привода;
  • Муфта привода;
  • Рычаг привода;
  • Коронная шестерня;
  • Опора рычага привода;
  • Вал привода;
  • Тяговое реле;
  • Сателлиты;
  • Уплотнительное кольцо планетарного редуктора;
  • Болты крепления крышки со стороны коллектора;
  • Стяжные болты;
  • Крышка со стороны коллектора;
  • Щеточный узел;
  • Статор;
  • Ротор;
  • Крышка планетарного редуктора.

Как детали взаимодействуют между собой?

Поворот ключа в замке зажигания машины Дэу (его переход в положение III) будет подавать напряжение от аккумуляторной батареи на тяговое реле. Якорь последнего переместит рычаг привода и шестерня муфты войдет в зацепление с зубчатым венцом маховика двигателя. В этот же момент якорь тягового реле замкнет силовой контакты и в электродвигатель стартера будет подаваться напряжение от аккумуляторной батареи. После этого ротор стартера начнет поворачивать через плацентарный редуктор коленчатый вал у двигателя.

Но каким образом здесь можно избежать высокую частоту вращения стартера (и, соответственно, и его повреждения)? Сразу же после пуска, когда частота оборотов у шестерни еще превышает её же у стартера, дл этого разблокируется и начинает пробуксовывать муфта свободного хода.

На самом деле все вышеописанное происходит в течение 10 секунд. А если температура ниже нуля, то допускается, что стартер будет работать до 15 секунд.

Проблемы в работе

Несмотря на непростое устройство, которое представялет собой стартер Дэу, при небольших поломках его совсем несложно будет вернуть в обратное работоспособное состояние. Для этого достаточно знать причину.

Например, если не срабатывает тяговое реле, первоисточников ее возникновения может быть множество. Если при включении стартера DAEWOO NEXIA не вращается якорь и не срабатывает тяговое реле, то, возможно, все дело всего лишь в разряженной аккумуляторной батарейке. Как вариант причины может быть замыкание или обрыв сети в реле. Те же самые причины (совместно с окислением клемм аккумуляторной батареи могут быть и в том случае, если при включении тяговое реле срабатывает, но якорь вращается слишком медленно.

Включился стартер, но не вращается якорь и не работает маховик? Проблему можно решить заменой муфты, привода или маховика (в зависимости от поломки).

Если же кажется, что при включении стартера слышен чрезмерный шум, то возможно, вся причина — в чрезмерном износе подшипников (которые достаточно будет поменять).

Возможно, что повреждены только лишь зубья шестерни привода или маховика (тоже будет достаточно замены). Хотя иногда проблема оказывается совсем незначительной — просто ослаблено крепление стартера (для устранения этого недостатка нужно будет всего лишь подтянуть гайки крепления).

В любом из указанных случаев, конечно же, можно отремонтировать и стартер и самостоятельно. Однако следует помнить о том, что в модели Дэу Нексия подобная запчасть находится на задней стороне двигателя. Это означает, что подобную работу можно будет проводить только на смотровой яме, эстакаде или подъемнике. Сверху открутить и снять его из-под впускного коллектора будет очень проблематично (к тому же, велика вероятность пораниться). Так что если у вас нет соответствующего опыта, в случае поломки можно смело обращаться в специализированные автомастерские, где быстро и недорого решат подобную проблему.

Расположение предохранителей Daewoo Nexia N100

Добавил avtorin в 10.01.2018

Где расположены предохранители и реле Дэу Нексия 2 до 2008 года выпуска.

Предохранители и реле находятся в салоне, в монтажном блоке, установленном под защитной крышкой в панели приборов, слева от рулевой колонки.

Для доступа снимаем крышку:

На внутренней стороне крышки монтажного блока приведена схема расположения предохранителей и реле, установленных на наружной стороне в блоке. Номинал предохранителей, защищаемые ими цепи и назначение реле приведены в таблицах.

Расположение предохранителей и реле на наружной стороне монтажного блока:

Расположение предохранителей и реле на внутренней стороне монтажного блока:

Обозначение реле в монтажном блоке:

Номер реле Назначение реле
К1 Вентилятор системы охлаждения (высокая скорость)
К2 Указатели поворота
К3 Топливный насос
К4 Противотуманные фары, задние противотуманные фонари
К5 Габаритные огни, противотуманные фары
К6 Фары головного света
К7 Вентилятор системы охлаждения (низкая скорость)
К8 Муфта компрессора кондиционера
К9 Звуковой сигнал
К10 Фары головного света
К11 Мелодичный сигнал
К12 Включение 4-й скорости вентилятора отопителя
К13 Система зажигания
К14 Очиститель ветрового стекла
К15 Таймер обогрева заднего стекла

Назначение и характеристика предохранителей монтажного блока:
