Как подключить противотуманки на ваз 2110

Самостоятельное подключение противотуманных фар на ВАЗ 2110: изучаем особенности установки

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Постоянно вносимые изменения АвтоВАЗом в свои конвейерные модели приводят к тому, что при детальном ознакомлении одинаковые по документации авто имеют существенные отличия. Например, не все заводские ВАЗ 2110 имеют противотуманные фары (ПТФ).

И у владельцев возникают вопросы относительно того, что необходимо сделать, чтобы подключить их своими руками? В данной статье речь пойдет о том, может ли «пережить» подключение противотуманных фар ВАЗ 2110 без разборки передней части автомобиля и панели приборов.

Подготовка к установке

Прежде чем отправляться в автомагазин, следует выяснить, что именно необходимо приобрести с учетом особенностей вашего автомобиля.

А для этого визуально определяем:

Какого типа торпедо установлена в салоне;
Есть ли в переднем бампере посадочные места (выштамповки) под установку ПТФ.

Обратите внимание!
Готовые комплекты противотуманок имеют массу отличий по способу крепления.
В частности, кнопка включения противотуманных фар ВАЗ 2110 для автомобилей со старым торпедо имеет другую форму, нежели с Евро-торпедо.

Требования законодательства

В магазинах автозапчастей вашему вниманию предстанет огромный выбор противотуманок разных форм и размеров.

Но все упирается в существующий ГОСТ 8769-75, согласно требований которого:

Противотуманные фары разрешено устанавливать только попарно ;
От плоскости бокового габарита каждая фара должна отстоять не менее 400 мм (измеряется по внешней кромке рассеивателя);
Расстояние от дороги до нижней кромки рассеивателя не должно быть менее 250 мм ;
ПТФ не должны устанавливаться выше головного света .

Обратите внимание!
Допускается установка ПТФ на крышу только тех автомобилей, которые используются на раллийный трассах или в состязаниях типа Off- Road.

Готовые комплекты ПТФ

На сегодняшний день в продаже можно встретить 2 вида противотуманок, у которых световое пятно формируется:

За счет рисок на стекле (классическая фара с отражателем);
За счет линзы (т.н. линзованные).

Совет: Изготовление наклеек на фары позволит защитить линзы от повреждений.

Какие из них выбрать – зависит не только от вашего желания, но и от комплектации набора.

В частности, для установки ПТФ потребуется:

Полное соответствие комплекта вашей модели автомобиля (в данном случае ВАЗ 2110);
Система регулировки удобная в обращении (имеется ввиду – без снятия бампера или частичной разборки самой фары);
Наглядная инструкция о том, как подключить противотуманные фары на ВАЗ 2110.

Обратите внимание!
Только специально сконструированные для ВАЗ 2110 протовотуманки можно установить на автомобиль без каких-либо кузовных работ.
К числу производителей, чьи изделия максимально просты в установке, относятся немецкая Bosch и отечественный «Завод Автосвет», цена изделий которого существенно дешевле.

Итак, мы с вами выяснили, что автомобили семейства 2110 могут отличаться способом установки ПТФ из-за технических особенностей панели приборов и переднего бампера.

Все остальное (монтаж фар и их интеграция в электросхему) не создадут проблем, поскольку:

Автопроизводитель максимально подготовил транспортное средство для установки ПТФ;
Самостоятельная работа займет всего 1,5-2 часа чистого времени.

Самостоятельный монтаж

Подключение к электросети

Приобретя готовый комплект ПТФ, можно приступить к его интеграции в штатную систему электропроводки ВАЗ:

Отключаем АКБ (снимаем «+»);
Открываем блок предохранителей и с помощью отвертки откручиваем 1 саморез и извлекаем блок в салон;

Разворачиваем блок и находим выводы двух предохранителей F4 и F14. Первый отвечает за защиту правой фары, второй – левой;
В блоке также есть предохранитель F20, который отвечает за работу задних ПТФ;

Обратите внимание!
Схема подключения задних противотуманных фар ВАЗ 2110 изначально присутствует на всех моделях, и представляет собой двухнитиевые лампы в блок-фаре габаритных огней.

Вставляем медные разъемы проводов из комплекта согласно прилагаемой схемы;
Отдельно выводим провод для кнопки в панель приборов и устанавливаем ее;
Прокладываем провода через перегородку в подкапотное пространство;
Собираем блок предохранителей обратно.

Установка в бампер

Снимаем пластиковую заглушку и протаскиваем в отверстие проводку с разъемом;
Подключаем ее к цоколю и устанавливаем противотуманную фару для ВАЗ 2110 в бампер;
Берем крестообразную отвертку и приворачиваем фару 2-мя саморезами;
Предварительно регулируем ее положение;
Закрепляем проводку в подкапотном пространстве, оставляя слабину для замены (например, перегоревшей лампы);
Подключаем аккумуляторную батарею и проверяем качество выполненной работы.

Остается только отрегулировать правильность направления светового потока. Информацию об этой процедуре вы найдете в других статьях нашего сайта, посвященных моделям АвтоВАЗа.

Заключение

Остается только пожелать вам безаварийной езды в условиях плохой видимости. А в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Как подключить противотуманки на ВАЗ 2110 своими руками (почему могут не гореть)

Киржач с лампой H1

Потому сегодня мы расскажем о том, как подключить противотуманные фары на ВАЗ 2110, что для этого потребуется и какого результата вы в итоге сумеете достичь.

Читать еще: Замена передних стоек лада калина

Зачем нужны противотуманки

Само название «противотуманные» фары уже говорит об их сути. Их свет проникает через туман, стену дождя, способствует более эффективному освещению дороги.

Наличие ПТФ дает три важных плюса.

ПТФ или противотуманки, характеризуются более плоским световым потоком, который буквально стелится над землей, распространяется в большей степени в ширину, нежели в высоту. Это сделано специально, поскольку температура дорожного полотна выше температуры воздуха, тумана, потому он не опускается на саму землю. Следовательно, противотуманки обеспечивают определенную дальность свечения по сравнению с обычными фарами. Вы будете видеть примерно на 10 метров дальше, чем при работе ближнего света.
Ширина светового луча ПТФ позволяет видеть разметку, обочину, что позволит вовремя совершить манёвр, не оказаться за пределами дорожного полотна. Увы, в условиях тумана это распространенное явление. Причем намного чаще страдают те, у кого противотуманок нет. Это факт.
ПТФ не слепят встречные машины, но позволяет им видеть вас. Только при условии грамотно выполненной регулировки фар, конечно же. Следовательно, противотуманные фары на машине оказывают большое влияние на безопасность, сигнализируя встречным машинам о вашем приближении.

Вопрос цвета стекла для противотуманных фар

На старых автомобилях стекло противотуманных фар имело желтый цвет , потому многие считают, что так должно быть и сейчас, это правильнее и эффективнее.

На самом деле все обстоит иначе. Сегодня лидеры автопроизводства используют исключительно прозрачные стекла для противотуманных фар, которые во многих компонентах лучше желтых.

Материалы и инструменты

Вы легко можете купить готовый комплект ПТФ со всеми проводами, и тогда не придется разбираться, где находится реле противотуманных фар на ВАЗ 2110. Однако если приобрести запчасти отдельно, это разнообразит варианты установки, плюс позволит финансово сэкономить.

Комплект для подключения

Потому закупить нужно следующее:

Два комплекта фар;
Колодки из пластика;
Рамки для фар;
Клавишу с желтым индикатором для нее;
Реле;
Проводку. Выбирайте вариант с двумя медными жилами и двойной изоляцией, к примеру ШВВП2. Подойдет сечение 0,5 мм, но если лампы будут мощными, лучше 0,75мм;
Клеммы на массу;
Клеммы мама/папа — широкие и узкие клеммы.

Маму-папу брать в комплекте с проводами не стоит. Их лучше обжать с помощью пассатижей, когда проводка уже будет соединена.

Что касается лампочки, то мощности в 55В более чем достаточно. Брать дешевые противотуманки настоятельно не рекомендуем, поскольку срок их службы очень непродолжительный.

Установка

К приобретенному комплекту предлагается всегда схема подключения противотуманных фар на ВАЗ 2110, потому особых проблем возникнуть не должно. Но учтите, возможно что-то придется подкорректировать, отрегулировать для обеспечения эффективной работы.

Схема подключения

Перед тем как установить противотуманные фары на ВАЗ 2110, нужно определиться с местом их расположения. Если конструкцией авто не предусмотрено место для них, тогда монтировать будет под передний бампер.

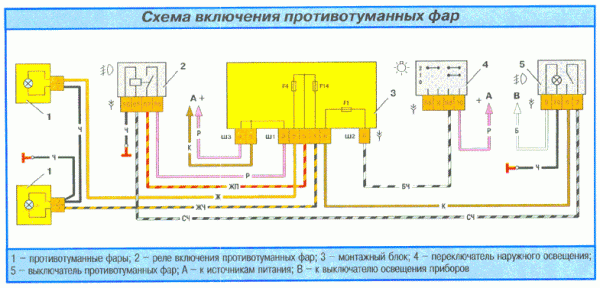

Схема подключения ПТФ выглядит следующим образом.

Прокладываем проводку противотуманных фар на ваш автомобиль. Делается это через левую часть под капотом по крылу. Примерно так же проходит основная проводка.
Теперь нужно подключить питание на кнопку, которая расположится на приборной панели. Согласно заводской схеме, питание устанавливается от предохранителя на правых габаритах. Но можете воспользоваться кнопкой включения света или выводом от замка зажигания к включению головной оптики. То есть в такой ситуации противотуманки будут включаться при включенном зажигании. Некоторые берут питание от вывода на габариты. Это делать можно, но не рекомендуется. Если вы забудете отключить ПТФ, аккумулятор вскоре сядет.
Соединяем штекеры с фарами. Если после этого не горят противотуманки на ВАЗ 2110, в схеме была допущена ошибка. Проверьте каждый элемент цепи. Определить где находится реле противотуманных фар на ВАЗ 2110 не сложно, потому убедитесь в наличии щелчка реле. Если он присутствует, тогда катушка его активирует. Не редко приходится менять реле.

Последний этап установки начинается уже после того, как все провода были подключены, питание заведено, и свет противотуманок пролился наружу. Речь идет о регулировке.

Если же имеются отклонения от нормы, обязательно выполните регулировку. Эту работу можно выполнить самостоятельно, но потребуются идеальные условия помещения. Потому лучше доверьтесь специалистам с автосервиса, у которых имеется специальный стенд, ровная площадка, оборудование для регулировки.

Как подключить противотуманные фары (птф) на ваз 2110

Автомобиль ВАЗ 2110 уже давно не выпускается с завода, но на дорогах нашей страны можно встретить большое количество этой модели.

Далеко не все автотранспорты марки ВАЗ 2110, имеют смонтированные заводские противотуманные фары (ПТФ). Подробно рассмотрим стартовый набор для монтажа ПТФ. Стоит ли искать заводскую проводку для ПТФ, или сделать самостоятельно. Пытаемся сориентироваться во всем в этом деле.

Читать еще: Opel astra j антифриз

Для монтирования ПТФ понадобится:
• Снаряженный набор ПТФ.
• Контролька
• Мультимметр.
• 1 набор разъемов парных «мам и пап».
• 8шт. разъемов образца «мама «.
• Изоляционная лента.
• Упаковка термоусадок.

Как необходимо действовать при установке ПТФ

Для установки противотуманных фар в бампер автомобиля, прежде всего необходимо извлечь пластиковые заглушки из переднего бампера , то есть освободить посадочные места для ПТФ. Провода, входящие в комплект ПТФ аккуратно прокладываем в районе переднего бампера, как справа, так и слева, используя имеющиеся штатные выходы к ПТФ , которые находятся рядом с радиатором с двух сторон соответственно.
Провода могут быть прикреплены к кузову при помощи хомутов. Все соединения проводов должны иметь, надежный контакт и основательно изолированы во избежание контакта с кузовом и попадания влаги.
Длину проводов необходимо выбирать так, чтобы с легкостью можно было извлекать фару при необходимости. Стандартные фары просты в установке и подключении. Подключаем наши проложенные провода к цоколям и вкручиваем лампы. Производим крепление фары в штатном месте двумя саморезами, закрываем пластиковой заглушкой. Далее подключаем электрическую часть используя штатную монтажную электрическую схему автомобиля.
Согласно требованиям безопасности при проведении монтажных и демонтажных работ связанных с электричеством следует снять напряжение с токоведущих цепей, это значит, что прежде всего нужно отключить АКБ.
Следующим шагом будет работа с блоком предохранителей (БП), для собственного удобства следует целиком извлечь блок из отсека приборов и раскрыть его.
Добавляем в разъемы (красный и белый) два кабеля длиной приблизительно 15-18 см, с двух сторон разъемы типа «мама».
Один кабель в штекере красного цвета (БП), выведен на постоянный «+» (проверяйте), его тащим на тридцатую(30) ногу реле (посмотрите на обороте реле). Второй кабель, это «+» от реле с восемьдесят седьмой(87) ноги обратно (БП) в штекере белого цвета.
Переворачиваем БП и находим плавкие вставки F4 и F14 (по 10 А) — именно они и защищают электрические цепи штатных ПТФ от токов короткого замыкания. Плюсовой провод подходит к предохранителям и разделяется на два провода соответственно на каждую противотуманку по «плюсу».
Опираясь на штатную электрическую монтажную схему автомобиля производиться дальнейшее расключение проводов к разъемам противотуманок. Для удобства монтажа некоторые провода можно удлинять на 20-30 см.
Минусовой провод черного цвета, который приходит на восемьдесят шестую(86) ногу реле, является проводом, который управляет включением противотуманок.

Существует несколько вариантов, откуда брать «массу»:

Можно подключать противотуманки на прямую, это значит, что при включении зажигания либо нажатии кнопки включения габаритных огней будут включаться и противотуманные фары.
Или вариант через кнопку, т.е плюсовой провод идет от замка зажигания либо кнопки включения габаритных огней на кнопку включения противотуманок и ПТФ включаются при нажатии кнопки .

Следует заметить, что способ подключения через замок зажигания наиболее эффективен, так как имеет ряд преимуществ, при монтаже и в процессе эксплуатации.

Различают две модификации ВАЗ 2110: со штатной панелью приборов и европанелью. Их отличие в расположении кнопок. На это следует обратить внимание и предусмотреть запас по длине монтажных проводов.

После производства всех монтажных работ, закрываем блок предохранителей и возвращаем его на место.

Накидываем клеммы на аккумулятор и производим проверку работы световых приборов автомобиля. Если все работает нормально, значит, монтаж произведен, верно, и основательно прикручиваем аккумуляторные клеммы.

Выбор и инструкция по подключению противотуманных фар (ПТФ) на ВАЗ 2110

В отличие от головной подсветки дороги, противотуманки лучше справляются с освещением в сложных погодных условиях (дождь, снег, туман). Хотя эти нехитрые излучатели не предусмотрены базовой комплектацией обычной «десятки», ниже разберем, как увеличить функционал своего автомобиля и правильно установить противотуманные фары на ваз 2110.

Особенности ПТФ на ВАЗ 2110

Наша родная «десятка» не многим отличается от предыдущих моделей своей марки. Однако есть три особенности организации подсветки при плохой видимости:

В базовой заводской комплектации «десятки» не предусмотрена установка передних противотуманок. В бампере вы не найдете гнезда для подключения огней.
Зато автомобиль ВАЗ 2110 оснащен задними противотуманными осветителями. По некоторым версиям, задние ПТФ выполняют роль дополнительных габаритных огней. Чтобы была возможность для сохранения дистанции при непогоде.
«Десятка» может комплектоваться двумя видами панелей управления: стандартного и европейского образца. В старых панелях гнезда для кнопки включения противотуманок нет. Но есть выходы для монтажа дополнительных выключателей.

Передняя панель европейского вида снабжена гнездом выключателя противотуманок, а на предохранительной панели есть выходы для их монтажа.

Разновидности противотуманных фар

Выбор автомобильных запчастей, сейчас, просто переполнен моделями разных производителей. Чтобы купить на самом деле нужную вещь, не всегда можно положиться на рекомендации продавцов в магазине. Поэтому сначала нужно определить вид огней, который подойдет для установки.

По типу излучателей противотуманки бывают: галогеновые, газоразрядные (ксенон), светодиодные и накаливания. Осветители для плохой погоды должны обеспечивать теплое желтоватое излучение не больше 2800 К. Такой свет имеет большую дальность луча при плохой видимости, чем яркий белый свет при той же мощности. Поэтому от ксенона лучше отказаться.
Фары могут быть выполнены из прозрачного или желтоватого стекла, рифленого или гладкого.

Форма и габариты противотуманок на ваз 2110 тоже имеют значение. Огни должны максимально точно вставать в гнезда бампера машины.
Часто дорогие излучатели больших брендов подделываются. Если вы не уверены в качестве, лучше купить недорогую запчасть.

Читать еще: Ремонт рулевой рейки ауди 80

Рекомендуем видео по теме:

ТОП производителей и моделей ПТФ

Не все фонари могут встать в бампер 2110. Чтобы не ошибиться, мы составили ТОП моделей противотуманок разных производителей:

Вид излучателя и линзы

ВАЗ 2110 Киржач Автосвет Диодная лампа, прозрачная, основание хром Бош ВАЗ Bosch Лампа накаливания, прозрачная, гладкая ВАЗ 2110 Magneti Marelli Automotive light Лампа накаливания, прозрачная, рифленая ВАЗ 2110 ЛАДА Лампа накаливания, желтая, рифленая LD 088 DLAA Диодный излучатель, прозрачный PL 519 DLB DLAA Диодный излучатель, прозрачный

Требования к установке ПТФ

Чтобы установка противотуманных фар на ваз 2110 была произведена в соответствии со всеми требованиями безопасности, придерживайтесь следующих правил:

установка или замена производится сразу двух фонарей;
расположение по вертикали: нижняя точка фонаря, не ниже 250 мм от дорожного полотна;
расположение по горизонтали: отступ от внешних габаритов поверхности кузова не более 400 мм;
посадочные места ПТФ находятся ниже гнезд фонарей ближнего света;
диапазон прямого освещения противотуманок составляют: вертикально -5˚(+5 ˚), горизонтально — 45˚ (+10˚)

Модели ваза 2110 не имеют гнезд в бампере для монтажа противотуманных огней, поэтому их придется проделывать самостоятельно.

Инструкция по подключению противотуманок на ВАЗ 2110

Чтобы правильно произвести монтаж ПТФ на ваз 2110 мы составили схему, которая вам поможет разобраться в тонкостях установки.

противотуманные фонари с цоколем Н1;
комплект для установки ПТФ;

обод (рама) фонарей (2 шт, правая и левая);
излучатели (2 шт);
болты М6х45 — 4 шт;
гайки М6 — 4 шт.

Подготовка, что делаем:

Если в бампере проштампованы гнезда для ПТФ, то ориентироваться нужно на их форму и размер.
Если такой штамповки нет, то предварительно размечаем расположение.
Далее дрелью или лобзиком проделываем отверстие. Причем нужно учитывать форму бампера (его изгибы), материал из которого он произведен (хрупкий, твердый).

Установка противотуманных фар на ВАЗ 2110, что делаем:

Устанавливаем излучатели в фары. Если фонари белого цвета, линзу можно обтянуть желтой пленкой.
Цоколь на месте крепления лампы защищаем автогерметиком. Это предотвратит проникновение влаги и пыли внутрь фары.
Если установлены заглушки на местах ПТФ в бампере – снимаем. Они закреплены болтами с внутренней стороны. Поэтому отвинчивать их придется через капот автомобиля.

Фонари фиксируем на ободах (рамах) болтами.
Монтируем фары в гнезда, закрепляем болтами.

Подключение ПТФ, Что делаем:

Кабели (+) дополнительно изолируем гофротрубками. Если они слишком длинные подрезаем.
Выводим их через гнездо для гидрокорректора. Можно провести их через выход для троса сцепления, но это может вызвать повреждение проводов и как следствие – короткое замыкание.
Подключаем провода к монтажному блоку, по приложенной к нему схеме.
Отключаем (+) клему, освобождаем монтажный блок-реле.
Находим предохранители F4 (для правой лампы) и F14 (для левой).
Надеваем на провода медные разъемы, и вставляем во вход по приложенной схеме.
Выводим выключатель. На панелях европейского образца есть стандартные заводские кабели для монтажа ПТФ.
Питание выключателя на приборной панели выводим от предохранителя правых габариток.

Подключаем штекеры к излучателям.
Проверяем работоспособность противотуманок.
Калибруем направление луча положением регулировочного винта.

Полезное видео по теме:

Немного отзывов

Каждый мастер сам выбирает комплектующие для автомобиля. Чтобы проще было сориентироваться, мы собрали отзывы о ПТФ на ВАЗ 2110 от автомобилистов:

Противотуманные огни завода Киржач Автосвет зарекомендовали себя как недорогие и надежные, легко регулируются, дают ровный прямой свет, работают до 5 лет, цена оправдывает характеристики. Следом за ними идут Бош: хороший свет, герметичная защита от влаги и пыли, работают до 4 лет, немного дороже.

Китайские огни на ВАЗ 2110, имеют непродолжительный срок службы, неровный световой поток, иногда приходят недоукомплектованные.

В заключение

В некоторых схемах подключения ПТФ на ВАЗ 2110 противотуманные огни подключаются через реле. Это может привести к отключению фар. Реле нужно для коротких запусков. Когда лампы работают постоянно, реле нагревается и отключается. В этом случае замыкание предотвратит подключение через предохранители. Следуйте нашим рекомендациям и делитесь своим опытом установки подсветки в комментариях и социальных сетях.
