Как снять и установить панель приборов на Лада Приора

Статья для тех, кто планирует самостоятельно снять и разобрать панель приборов на автомобиле ЛАДА Приора.

В процессе снятия панели приборов возможно придется разрезать хомуты на жгутах проводов. Купите хомутов про запас.

В процессе снятия панели нужно будет разъединять колодки с проводами от различных приборов. Промаркируйте колодки относительно друг друга, чтобы при сборке панели не запутаться.

Для выполнения работ по снятию панели вам потребуются: торцовый ключ на 8, торцовый ключ на 10, набор отверток.

Процедура снятия

  1. Отсоединяем минусовой провод от аккумулятора.
  2. Снимаем рулевое колесо.
  3. Снимаем облицовку рулевой колонки.
  4. Снимаем подрулевые переключатели.
  5. Снимаем облицовки тоннеля пола.
  6. Снимаем комбинацию приборов.
  7. Выкручиваем слева и справа винты крепления центральной консоли панели приборов.
  8. Поддеваем отверткой…
  9. ..и снимаем левые и правые сопла обогрева боковых стекол.
  10. при помощи торцового ключа на 10 откручиваем 2 гайки верхнего крепления панели приборов слева и справа.
  11. Поворачиваем 3 фиксатора и снимаем крышку блока предохранителей и реле.
  12. Выкручиваем 4 винта крепления усилителя панели приборов.
  13. Снимаем усилитель.
  14. Выкручиваем слева снизу…
  15. …и справа снизу 2 винта крепления панели приборов.
  16. Выкручиваем винт крепления панели слева от рулевой колонки.
  17. Выкручиваем винт крепления справа под панелью приборов.
  18. При помощи ключа на 8 откручиваем болт крепления массовых проводов панели приборов к кронштейну кузова.
  19. Сдвигаем вправо фиксаторы колодок жгута проводов панели приборов.
  20. Отсоединяем 3 колодки жгута от колодок, установленных на кронштейне.
  21. Разъединяем колодку проводов от замка зажигания.
  22. Отсоединяем колодку с проводами от электроусилителя руля.
  23. При помощи ключа на 10 откручиваем гайку крепления массового провода от кронштейна электронных блоков.
  24. Сдвигаем фиксатор колодки.
  25. Отсоединяем жгут панели приборов от жгута системы зажигания.
  26. Отсоединяем колодку от блока управления электропакетом.
  27. Сдвигаем фиксатор.
  28. Отсоединяем колодку от блока управления подушкой безопасности.
  29. Снимаем панели приборов с автомобиля.
  30. Устанавливаем панель приборов на место в обратном порядке.

Видео по снятию панели приборов:

Лайфхак: панель приборов автомобиля Лада Приора, всё что нужно знать

Приора имеет несколько панелей, зависит от года выпуска, плюс нестандартные, сделанные специально для нее. Каждый знает, как важно знать мгновенное состояние приборов и параметров машины. Панель он же щиток приборов управления на автомошине Лада Приора – это, фактически, краткая информация о состоянии автомобиля на данный момент. Здесь содержится вся основная информация, от скорости передвижения до показаний индикаторов по неисправностям основных агрегатов и узлов машины. Когда что то в ней не работает это сразу настораживает, потому что это текущая информация. Описание всех значков и их значение Вы найдете ниже по статье. Технологии постепенно развиваются, поэтому приборная панель становится все более технологичной. Но так как Лада Приора это низкий бюджет, то и панель на ней того же качества. На первых приборках часто не горит подсветка, или горит наполовину. Конечно же это не красит Приору

Щиток приборов на автомобиле Приора поменялся с рестайлингом 2 машины Лада. И на Люкс машине бывает с навигацией. На самом деле его базовая функциональность остается той же – вся основная информация видна. Здесь можно следить за работой двигателя, следя за оборотами, и понять, что машину, пора везти на техническое обслуживание, когда загорится одна из лампочек. Цена детали первого(1) и второго(2) поколения начинается от 6000 руб и выше. Приборка спасает от превышения скорости, помогает вовремя заправиться и не закипятить Приору.

Штатная панель приборов – артикул и цена

Оригинальная приборка автомобиля существует в трех видах.

  • первый — это вариант для дорестайлинговой машины;
  • вторая панель – для рестайлинговой машины;
  • а третья, — это вариант «Люкс» для рестайлинговой, который стал слабо похожим на все предыдущие торпеды.
Читать еще:  Замена рычага рено логан

Каждая из них содержит стандартные элементы такие, как тахометр, поэтому их функциональность не падает. Производитель – «Ителма». Кто хочет сделать тюнинг щитка приборов этот вариант для них.

Приора первого поколения

Комбинация приборов для Lada Priora первого поколения получила каталожный номер 2170-3801010. Стоимость – около 6 000 рублей. С ней все стандартно – слева направо расположены четыре дуговые шкалы с красными стрелками: одометр, спидометр, температура охлаждающей жидкости, уровень топлива. Под спидометром расположен маленький дисплей бортового компьютера, а над дугами – все индикаторы, включая указатели поворотов.

Приора 2

Для Приоры вариации «Люкс» есть еще два «подвида» — с CAN-шиной или без нее. Разные подвиды были сделаны для того, чтобы панель можно было подключить к любой машине. Каталожный номер – 2170-3801010-50 без шины, 2170-3801010-60 с шиной. Она отличительна тем, что содержит вытянутый дисплей с экраном, который может высветить навигатор.

Каталожный номер комбинации для сборки «Норма» — 21720-03801010-20. Стоимость – 6 500 рублей. Как и вариант «Люкс», получила более яркий спидометр с одометром, а температура охлаждающей жидкости вместе с указателем уровня топлива прячется снизу спидометра и одометра. База не составит маршрут на дисплее, но покажет всю информацию в красках.

Как снять щиток(панель) приборов на приоре

Для того чтобы снять приборку автомобиля Приора, следуйте следующей инструкции:

  1. Отсоедините минусовую клемму с АКБ.
  2. При помощи крестообразной отвертки снимите четыре самореза, крепящие пластмассовую облицовку. Потяните ее на себя.
  3. Далее под облицовкой сверху по бокам находятся еще два самореза. Отверните их, затем потяните комбинацию к себе.
  4. Отщелкните фиксатор проводов, отсоедините их. Демонтируйте комбинацию приборов.

Производители и цены аналогов

Аналоговые варианты представлены следующими производителями:

  • Flash x4/2/x-104 – 9000-11 000 рублей (схож с версией «Люкс»);
  • Gamma GF822/GF819/GF818/GF821/GF822s – от 25 до 30 тысяч рублей; GF619 – 14 000 рублей;
  • VGO k310 – 6 500 рублей.

Значки на заводской приборке

Все индикаторы должны загореться как на елке на три секунды, когда двигатель запускается. Если какая-то иконка осталась, значит, система сигнализирует о поломке. Для того чтобы разобраться со всеми индикаторами было проще, приводится схематическая картинка:

1,5,9,10 – это уже известные шкалы, отображающие основные параметры, которые могут меняться. 19 – дисплей бортового компьютера. Далее:

  • 2 – Значок, отображающий работу тормозной системы.
  • 3 – Состояние аккумуляторной батареи. Если лампочка осталась гореть, аккумулятор разрядился или уровень заряда слишком мал.
  • 4,7 – Дублеры указателей поворотов («поворотников»).
  • 6 – Уровень масла (говорит о низком уровне).
  • 8 – Ручник. Загорится желтым, когда рычаг затянут.
  • 11 – «Бензиновая лампочка». Загорается, когда осталось всего 10 литров.
  • 12 – Кнопка для переключения режимов бортового компьютера.
  • 13 – «Аварийка».
  • 14 – Электроусилитель руля (сигнализирует о поломке).
  • 15 – Включенный дальний свет.
  • 16 – Габаритные огни/ближний свет.
  • 17 – Состояние подушки безопасности (неисправность).
  • 18 – Иммобилайзер (если слышите звуковой сигнал, а сама иконка мигает, иммобилайзер неисправен).
  • 20 – Не пристегнутые ремни безопасности.
  • 21 – Неудовлетворительное состояние рабочей тормозной системы.
  • 22 – Отключение «подушки».
  • 23 – Неисправность АБС.
  • 24 – «Чек», «Check Engine» — поломка мотора.

Возможные неисправности

Комбинация приборов не всегда говорит правду, а иногда своими показаниями может ввести водителя в заблуждение – они могут показаться абсурдными. К каждой распространенной неисправности будет дан краткий комментарий по возможности их устранения:

  1. не горит лампа неисправности (проверьте лампу);
  2. горит лампа — проверьте датчик, сбросьте ошибку через диагностический разъем.

Если ни одна из приведенных мер не помогла разобраться с неисправностью, внимательно осмотрите проводку – ее повреждение может вызвать активацию лампочки или ее деактивацию.

Читать еще:  Сколько весит ваз 21099

Распиновка щитка приборов автомобиля Приора

Распиновка панели выглядит довольно сложно, но есть более упрощенная схема, которая поможет разобраться с подключенными внутри проводами:

  1. ЭУР
  2. «аварийка»
  3. Моторное масло
  4. Ручник
  5. Иммобилайзер
  6. Подушки безопасности
  7. Фары и габариты
  8. Правый поворотник
  9. Левый поворотник
  10. Электронный блок управления
  11. Датчик износа колодок
  12. Ремни безопасности (датчик закрытия)
  13. АБС
  14. Кнопка «Reset»
  15. Тормозная система, тормозная жидкость
  16. АБС
  17. Дальний свет фар
  18. Освещение щитка торпеды
  19. «Масса»
  20. Тридцатая клемма
  21. Пятнадцатая клемма
  22. Расход топлива
  23. Клавиша «Вперед»
  24. Клавиша «назад»
  25. Датчик температуры окружающего мира (минус)
  26. Датчик температуры окружающего мира (плюс)
  27. Уровень топлива
  28. Датчики скорости
  29. Температура охлаждающей жидкости
  30. Одометр
  31. Диагностика щитка (служебный)
  32. Регулятор генератора

Как включить самодиагностику щитка приборов

При помощи панели можно «покопаться в мозгах» Приоры:

  1. Удерживайте кнопку под датчиком топлива, включите зажигание. Дисплей должен сигнализировать о начале теста.
  2. Нажмите кнопку еще раз. Дисплей должен высветить версию операционной системы.
  3. Нажмите еще один раз. Система должна показать коды ошибок:
  • (2) – Высокий уровень напряжения;
  • (3) – Неисправность ДТ;
  • (4) – Неисправность ДТОЖ;
  • (5) – Неисправность ДТВ;
  • (6) – Перегрев мотора;
  • (7) – Низкий уровень масла;
  • (8) – Неисправность тормозной системы;
  • (9) – Разряд АКБ;
  • Е – Ошибка «мозгов», EEPROM.
  1. Если нужно, сбросьте ошибку: удерживайте кнопку на протяжении трех секунд.
  2. Отпустите кнопку. Нажмите еще раз. Все индикаторы должны загореться.
  3. Оставьте все кнопки. Через 30 секунд самодиагностика автоматически завершится.

Как самостоятельно заменить лампы щитка приборов Лада Приора

В процессе эксплуатации Лады Приоры, да и любого автомобиля, лампа в том числе и щитка приборов периодически перегорают. Перегоревшая лампа в панели приборов, которая к примеру указывает уровень топлива или давления масла, может лишить вас важной информации.

Если у вас перегорела лампа щитка приборов, советуем произвести замену разу всех ламп, так как ресурс их примерно одинаков.

Какие лампы установлены в щитке Приоры

В зависимости от года выпуска, в Lada Priora могут быть установлены как лампы с обычным патроном, так и с патроном VDO. Для точного определения ламп, необходимо сначала снять щиток и определить тип патрона. Лампы в патронах одинаковы, однако с завода, усы ламп припаяны к патрону и чтобы заменить лампу, необходимо отпаять или выдернуть старую и установить на ее место новую лампу, припаяв при этом усы.

Однако можно пойти и более простым путем, купив уже готовые лампы с патронами. Отметим, что в них лампы устанавливаются без пайки усов. То есть при дальнейшем перегорании ламп, вы просто меняете лампу и все.

Обычный патрон с лампой выглядит так

Так выглядит лампа с патроном VDO

Можно ли установить светодиодные лампы?

Вместо обычных ламп щитка, некоторые из владельцев устанавливают светодиодные. Плюс их в том,что они дают более яркий свет и можно выбрать лампы разных цветов. Однако некоторые светодиодные лампы длиннее обычных, поэтому при установке в панель приборов они встают плотнее к светофильтру и делают яркое пятно. Но при этом сама панель и указатели становятся ярче.

Плюсы светодиодов в щитке

  • более яркий свет, что позволяет лучше освещать приборы
  • возможность выбора ламп различных цветов по желанию
  • более долгий срок службы качественных светодиодов

Минусы

  • Слишком яркие светодиодные лампы делают засветы на панели, что выглядит не очень
  • иногда панель выглядит слишком ярко и отвлекает от движения
  • от яркого света панели могут уставать глаза

При установке светодиодных ламп в щиток приборов на Приору, регулировка яркости не особо работает из-за того, что диоды потребляют очень мало энергии и следовательно в отличии от обычных ламп при уменьшении подачи тока не теряют яркости.

Обычные лампы накаливания

  • PHILIPS 12V бесцок.W 1.2W цена от 25 руб за штуку
  • GE 12V бесцок.W 1.2W цена от 30 руб за штуку
  • OSRAM 12V бесцок.W 1,2W цена от 20 руб
  • МАЯК 12v бесцок W 1,2W цена от 7 руб
Читать еще:  Замена задней балки ваз 2109

Снимаем щиток приборов

Для снятия щитка потребуется плоская и крестовая отвертка.

Откручиваем два верхних самореза (как показано на рисунке), затем снимаем аккуратно панель под рулевой колонкой. Она держится сверху на зажимах, а снизу на 3 креплениях которые необходимо просто повернуть.

Под панелью видим еще 2 самореза крепления щитка, их тоже откручиваем. Теперь опускаем руль в самое нижнее положение и убираем пластиковую накладку щитка.

Теперь остается открутить два самореза держащих саму приборную панель. Откручивать их следует осторожно, так как саморезы могут упасть под панель. Откручивать их лучше отверткой с намагниченным наконечником.

Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов. Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята.

Меняем лампы в щитке

Всего в щитке приборов на Приоре 5 ламп подсветки — 4 из которых по середине и одна подсвечивает нижний дисплей.

Производим замену ламп на обычные или светодиодные и производим сборку в обратной последовательности.

Если устанавливаете светодиодные лампы будьте внимательны, у них есть полярность. Поэтому перед установкой щитка на место, подсоедините колодку включите подсветку приборной панели и проверьте — все ли лампы горят.

Замена подсветки панели приборов Лада Приора

Задача: заменить подсветку приборной панели в Лада Приора

Снимаем саму приборную панель Лады Приора. Разбираем её, тут всё просто (4 винта и остальное всё крепится на защёлках). Ещё главное аккуратно снять стрелки и не повредить их. Отклеиваем облицовку (накладка с цифрами) и с обратной стороны этой облицовки начинаем стирать зелёное напыление. Я стирал с помощью ушных палочек и медицинского спирта(не рекомендуется использовать растворитель).

Далее осторожно вынимаем ж/к экранчик. Вытаскиваем зеленый светофильтр, стираем зеленое напыление светофильтра и ставим всё обратно.

Далее меняем 5 лампочек на белые светодиоды (так же можно поставить красные или синие диоды, кому какая подсветка больше нравится). Я покупал белые светодиоды уже вместе с цоколем в магазине радиотоваров.

Собираем всё в обратном порядке.

На фотографии видно, что светит ярко, но в реале, намного хуже. Покатавшись, стали мигать некоторые диоды, видимо плохой контакт был, и я решил немного переделать подсветку.

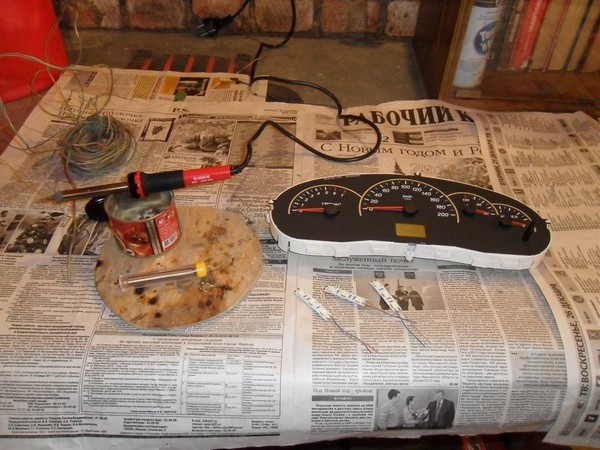

Купил1 метр светодиодной ленты и паяльник с тонким жалом.

Начнем. берем ленту и нарезаем полоски, по 3 диода в каждой, и припаиваем к ним проводки. Я взял одножильный медный провод.

Далее приклеиваем эти полоски таким образом, как показано на фото. В некоторых местах необходимо просверлить отверстия под провода.

Проверяем всё это дело. Для проверки светодиодов я купил 9 вольтовую батарейку “Крона”. Все диоды светятся

Берем плату и подключаем к машине, включаем габариты и с помощью контрольной лампочки находим плюс и минус подсветки. И припаиваем к ним проводки.

Затем всё собираем и скручиваем и изолируем все провода.

Захотел синие стрелки. Купил в художественном салоне синию флуоресцентную краску. Стер красное напыление на стрелках и покрасил.

Светит очень ярко. На минимум ставишь регулировку подсветки и всё нормально, не слепит. Но всё же надумал затонировать 20кой.

Вот окончательный вариант проделанной работы. Потратил на это дело 2 вечера и результатом остался доволен. Теперь светит равномерно и ярко.

Результат: работы по замене подсветки приборной панели Лады Приора выполнены
