Регулятор давления тормозов ваз 2109

Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.


На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.
” alt=””>
Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

  • Заклинивание клапана;
  • Разрегулированность положения;
  • Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

  1. Накидной ключ на 13 или соответствующая головка;
  2. Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.
” alt=””>
Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Проверка

Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.

Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.

Как ремонтировать автомобиль

Итак, в это статье мы подробно рассмотрим, как заменить регулятор давления задних тормозов на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

Причины замены регулятора давления задних тормозов

Замена регулятора давления производится по нескольким причинам, главными из которых являются: износ манжет (когда утекает тормозная жидкость), закисание поршня колдуна.

Если утечку тормозной жидкости вы сможете проверить по уровню тормозного бачка, то во втором случае придется воспользоваться чьей-то помощью.

Проверка регулятора давления тормозов на закисание:

Найдите помощника, который будет нажимать на педаль тормоза, в то время пока вы будете наблюдать за штоком регулятора давления (1), который должен выдвигаться с корпуса регулятора и воздействовать на пружинную пластину (2), прижимая ее к рычагу привода (3). Если при нажатии педали происходит следующая последовательность работы, то останется только подрегулировать «колдуна». Проверять регулировку колдуна желательно при каждом техническом осмотре, а также во время замены пружин и стоек, ремонтных работ с задней балкой.

Признаки исправного регулятора давления тормозов

На исправном регуляторе (3) не должно быть следов утечки тормозной жидкости, шток должен быть подвижным, а зазор между рычагом привода и пластиной должен составлять 2 мм.

Неисправный колдун

Если вы обнаружили не соответствие зазора между рычагом и пластиной (3) или неподвижность колдуна следует заняться его заменой или регулировкой.

Покупка запчастей регулятора давления задних тормозов

Очень хорошо зарекомендовал себя в работе колдун производства компании «ВИС», а вот от покупки колдуна фирмы “Fenox” лучше отказаться. Также вам понадобиться тормозная жидкость 400-500 мл., так как вам необходимо будет прокачать тормозную систему, а еще часть тормозной жидкости просто уйдет. Еще вам понадобиться WD-40.

Инструмент для замены регулятора давления задних тормозов (фото 4)

  • Ключи для штуцеров тормозных трубок на 10;
  • Торцевой и накидной ключи на 13;
  • Монтажная лопатка;
  • Отвертка;
  • Резиновые колпачки со штуцеров прокачки тормозных цилиндров;
  • Щуп;
  • Металлическая пластина толщиной 2 мм;
  • Сверло;
  • Металлическая щетка.
Читать еще:  Как прокачать тормоза на ваз 2115

Работы следует проводить на эстакаде или в смотровой яме.

Как заменить колдун (регулятор давления задних тормозов) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

  1. Для начала металлической щеткой зачистите резьбовые соединения и штуцеры тормозных трубок, которые прикручены к колдуну. После зачистки воспользуйтесь WD-кой и дайте штуцерам откиснуть.
  2. Снимите скобу фиксатор и отнимите рычаг привода колдуна от задней балки (5).

3. Дальше мы должны сорвать штуцера при помощи ключа для тормозных трубок (7).

4. Пометьте тормозные трубки для правильной установки на новый колдун.

5. Открутите штуцера и заглушите их резиновыми заглушками (8).

6. Открутите гайки крепления кронштейна регулятора давления тормозов (9).

7.Снимите колдун с кронштейном.

8. Открутите регулятор от кронштейна (10).

9. Закрепите новый, не затягивайте.

10. Установите новый колдун на место.

11. Подключите к нему трубки и затяните штуцера трубок.

12. Закрепите рычаг привода регулятора давления задних тормозов к задней балке, проверьте, чтобы скоба-фиксатор обжала рычаг (11 и 12).

13. Прокачка тормозной системы.

14. Регулировка колдуна.

Как отрегулировать колдун (регулятор давления задних тормозов) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

  1. Берем ключ на 13 и монтажной лопаткой надавливаем на штифт, чем обеспечиваем расстояние между рычагом привода и пластиной 2 мм, затем при помощи ключа на 13 затяните регулировочный болт.
  2. Проверьте зазор при помощи щупа, металлической пластины или сверла. Если все нормально затяните второй болт.

Все, на этом замена и регулировка колдуна (регулятора давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора завершена. Много времени у нас эта регулировка не забрала. Вся сложность процедуры в откручивании тормозных трубок, ну и в конце процедуры будешь весь испачканный тормозной жидкостью, поэтому соответствующе одевайтесь. Удачной замены.

Колдун ВАЗ-2109: принцип работы и устройство

Регулятор тормозных усилий (а среди автолюбителей и владельцев ВАЗ-2109 – колдун) является одним из элементов тормозной системы в авто. Главная его задача – противодействовать заносу задней оси машины при торможениях. Современные автомобили такого элемента в системах уже давно не имеют. Эти функции в них выполняет система EBD. Однако, «девяток» еще очень много и покупают молодые люди и поэтому полезно знать, как работает это устройство, а также как его регулировать.

Назначение «колдуна»

Так называемый колдун на ВАЗ-2109 необходим, чтобы автоматически изменять давление жидкости в цилиндрах задних тормозных механизмов в зависимости от того, какая на нагрузка действует на машину при снижении скорости. Данный элемент применяется как в гидравлических, так и в системах с пневматическим приводом.

Главная цель изменения давления – это предотвращение возможной блокировки колес и заноса задней оси автомобиля.

В некоторых моделях авто, чтобы сохранить их управляемость и устойчивость, дополнительно устанавливают и регулятор в тормозной привод передних колес.

Кроме того, на ВАЗ-2109 колдун применяется, чтобы повысить эффективность торможения пустой машины. Сила сцепления с дорогой груженой машины и пустой разная, поэтому усилие на разных осях должно регулироваться. В случае с загруженной и пустой машиной применяют регуляторы статического типа. В грузовых авто установлены автоматические решения.

В спорткарах производители часто устанавливают винтовой регулятор. Он находится в салоне авто и выполняет регулировку баланса тормозной системы непосредственно в процессе гонки. Настраивают его, исходя из погодных условий, состояния дороги, качества резины.

Устройство механизма

Колдун является предком современной системы АБС. Он также позволяет предотвратить блокировку колес на задней оси в момент торможения.

Устройство соединяется с задней балкой посредством тяги и торсионного рычага. Этот самый рычаг воздействует на поршень колдуна. Вход регулятора соединен с главным тормозным цилиндром. Выход соединен с задними рабочими цилиндрами.

Устройство состоит из корпуса, поршней, а также клапанов. Корпус внутри разделен на две полости. Первая взаимодействует с главным тормозным цилиндром. Вторая соединяется с задними тормозными механизмами. При выполнении экстренного торможения, когда передняя часть авто наклоняется, при помощи поршней и клапанов внутри регулятора перекрывается доступ жидкости к задним тормозным механизмам.

Таким образом автоматически контролируется и распределяется усилие на колесах задней оси. Распределение усилий зависит от того, как меняется осевая нагрузка. Автоматические колдуны ускоряют процесс разблокировки задних колес.

Где находится колдун?

На ВАЗ-2109 колдун располагается в задней части снизу слева или справа. На автомобилях с АБС его можно не искать – он отсутствует в принципе (как мы уже сказали ранее, здесь задействована вовсе другая система). На классических моделях ВАЗах данный регулятор установлен справа в задней части кузова.

Принцип действия

В процессе торможения в задней части автомобиля увеличивается расстояние между мостом и кузовом. Пока расстояние увеличивается, рычаг, установленный на мосту, отпускает поршень колдуна, и он перекрывает поток жидкости к задним тормозам. Что будет, если жидкость не сможет попасть к задним тормозам? Колеса не заблокируются, а будут вращаться.

Если говорить более простыми словами, то принцип работы колдуна ВАЗ-2109 следующий. Когда водитель резко нажимает на, задняя часть машины будет подниматься. Передняя, наоборот, опустится. Здесь колдун и начинает работать. Он не даст задней паре колес сразу тормозить.

Дело в том, что если колеса на задней оси начнут оттормаживаться вместе с передними, то есть огромная вероятность того, что машина пойдет в занос. В связи с этим задние тормоза начнут работать немного позже передних. Риск заноса снижается.

Без колдуна

Зная, в чем заключается работа колдуна на ВАЗ-2109, нетрудно догадаться, что будет происходить при его отсутствии в тормозной системе. А происходить будет следующее. Машина будет тормозить всеми четырьмя колесами вместе. Колеса последовательно блокируются – вначале пара колес на задней оси, а затем передние. Растет риск ДТП, так как водитель, двигающийся сзади, вряд ли вовремя отреагирует на резкий маневр. Столкновение будет неизбежно.

Колдун в машине очень нужен. Автомобиль ВАЗ-2109 без колдуна может быть очень опасен не только для окружающих на дороге, но и для самого водителя. Данный автомобиль в заносе практически не управляем.

Убирают колдун только те, кто точно знает и хорошо понимает, что получит в итоге. В основном так делают профессиональные водители-гонщики.

Но некоторые автовладельцы все-таки убирают колдун. При этом даже имеются утверждения, что машина стала тормозить быстрее и лучше. Специалисты утверждают, что это лишь кажется. На самом деле все немного по-другому. Проблема здесь в том, что в случае резкого торможения последовательно заклинятся обе пары колес.

Читать еще:  Ваз 2109 замена задних тормозных колодок

Типичные неисправности

Неисправностей, возникающих в данной детали, очень немного. К ним относят заклинившие клапана, разрегулированность, протечки.

Если колдун расстроился, его можно настроить. А определяют, нужна ли регулировка, по поведению автомобиля. Если настройка сбита, то при торможении автомобиль будет бросать из стороны в сторону. Если заклинили клапаны или протекает тормозная жидкость, нужно менять деталь. Теоретически ремонт возможен, но сложности и стоимость делают его нерентабельным.

Регулятор может не срабатывать только в двух случаях – при максимально возможной загрузке и при скоростном режиме выше 80 километров в час. В данной ситуации скорость не падает быстро, поэтому задняя ось не разгружается.

Как проверить и отрегулировать?

Если в процессе торможения автомобиль замедляется неэффективно, машину при этом уводит в какую-либо сторону, автомобиль часто срывается в занос, то это сигнал о том, что нужно проверить узел и выполнить регулировку колдуна на ВАЗ-2109.

Для проверки машину загоняют на яму или эстакаду. Дефекты обнаружатся визуально. Чаще всего в результате проверки видно, что ремонт не представляется возможным.

Если говорить о регулировке, то лучше это делать на эстакаде. Регулировка сильно зависит от того, в каком положении находится кузов. Проводить регулировку нужно после каждого ТО. Также регулировка необходима, если менялось что-то из подвески. Если были ремонтные работы на задней балке или она менялась, это также требует настройки.

Чтобы отрегулировать устройство, ключом слегка ослабляют болт, крепящий колдун к рычагу. Затем отверткой двигают кронштейн, пока зазор не даст вставить в него сверло на два миллиметра. Далее болт нужно затянуть.

Регулятор на “десятке” и прошлых моделях в процессе эксплуатации автомобиля сильно закисает. Сдвинуть кронштейн не получается. В этой ситуации можно облить его WD-40, а затем с помощью молотка смещают деталь в сторону.

Замена

Замена колдуна на ВАЗ-2109 выполняется следующим образом. Понадобится ключ на 13, мощная отвертка, спецключ для откручивания тормозных трубок. Перед работой нужно очистить деталь от ржавчины, облить WD-40 или аналогичной жидкостью и подождать.

Начинать нужно с отворачивания болта, который крепится кронштейн к пружине. Затем отворачивают тормозные трубки. Открутив штуцера, выкручивают болты крепления детали к кузовку и колдун можно снять.

Как проверить?

Проверить тормозной колдун на ВАЗ-2109 можно только в движении. Необходимо разогнать машину до 40 километров в час, а затем резко нажать на педаль тормоза. Задние колеса должны заблокироваться на полсекунды позже, чем передние.

Действительно ли нужен колдун?

Если убрать деталь из автомобиля, то могут возникать различные неприятные ситуации. Так, машина может тормозить четырьмя колесами сразу, колеса могут блокироваться последовательно, машина уйдет в занос.

Однако многие владельцы ВАЗов при обслуживании машины иногда замечают, что колдун убрал еще прошлый владелец. Некоторые даже не замечают его отсутствия. Другие же самостоятельно удаляют его, так как он не работает и снижает эффективность тормозной системы.

Все дело в том, что инженеры “АвтоВАЗа” взяли чужую идею и использовали в комплектации отечественных авто, а ведь это совсем другие машины. Без сомнений, это изделие весьма необходимое, но в случае с ВАЗов – одноразовое.

Заключение

Итак, мы выяснили, что собой представляет колдун и для чего он нужен на автомобиле ВАЗ-2109. Как видите, наличие данного элемента способствует увеличению безопасности движения авто.

Регулятор давления тормозной системы

Регулятор давления 1 (рис. 81) изменяет давление в приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю подвеску автомобиля. С увеличением нагрузки он не препятствует прохождению жидкости к колесным цилиндрам задних колес и давление в этом приводе (Р2) будет равно давлению в главном тормозном цилиндре (P1). С уменьшением нагрузки на заднюю подвеску регулятор частично или полностью перекрывает проход жидкости в привод задних тормозов и давление в нем не увеличивается, несмотря на дальнейшее нажатие на педаль тормоза, т. е. Р2 будет меньше P1. Этим самым предупреждается блокировка задних колес и занос автомобиля.

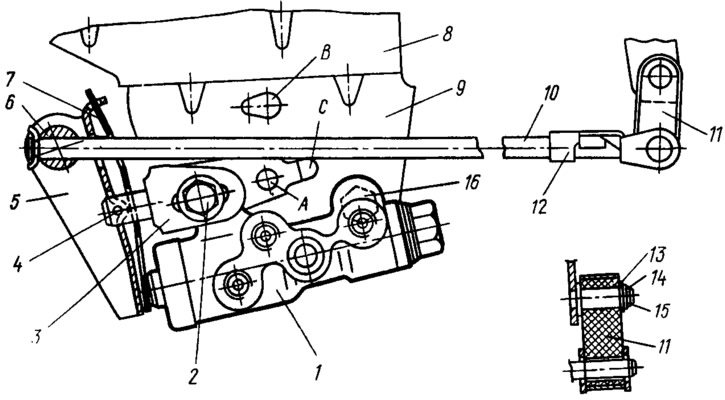

Рис. 81. Привод регулятора давления:
1 – регулятор давления; 2, 16 – болты крепления регулятора; 3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора; 6 – ось рычага; 7 – пружина рычага; 8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления; 10 – упругий рычаг привода регулятора; 11 – серьга; 12 – скобы серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна; А, В, С – отверстия.

Регулятор давления крепится двумя болтами к полке кронштейна 9, который в свою очередь крепится к кронштейну 8 пола кузова. При этом передний, более длинный болт 2 одновременно крепит вильчатый кронштейн 3 рычага привода регулятора давления. Чтобы кронштейн 3 не проворачивался относительно болта 2, его выступ заходит в паз С кронштейна 9. Благодаря этому пазу и овальным отверстиям в кронштейне 3 под болт крепления 2 кронштейн 3 вместе с рычагом 5 привода регулятора давления можно перемещать относительно корпуса регулятора давления при регулировке его привода.

К вильчатому кронштейну 3 приварен палец, который является опорой для рычага 5. В отверстие пальца запрессован штифт 4, относительно которого может поворачиваться двуплечий рычаг 5, имеющий коробчатое сечение. В верхних отверстиях двух его полок расположена ось 6, через отверстие которой проходит конец упругого рычага 10 привода регулятора давления. Ось рычага и упругий рычаг стопорятся общим фиксатором. Чтобы исключить передачу вибраций и колебаний от деталей привода на поршень регулятора давления, на опоре рычага 5 установлена пластинчатая пружина 7. Ее верхний конец заходит в щель отогнутой концевой части рычага 5, а нижний конец прилегает к нижнему плечу рычага. Упругий рычаг 10 свободно проходит через овальное отверстие пружины 7. Другой конец рычага 10 шарнирно соединяется с серьгой 11, которая качается на пальце 15 кронштейна рычага задней подвески. Серьга удерживается на пальце стопорной шайбой 13, а с концом упругого рычага соединяется скобой 12.

При ходах задней подвески изменяется усилие, с которым действует рычаг 10 через рычаг 5 на поршень регулятора. Чем больше будет нагружена задняя подвеска, тем большее усилие будет передаваться на поршень регулятора. Это объясняется гем, что регулятор неподвижно крепится на кузове, а привод получает от качающегося рычага подвески.

В корпусе 1 (рис. 82) регулятора давления с одного конца ввернута пробка 16 с уплотнительной прокладкой 15, а с другого — установлена втулка 5, фиксируемая в корпусе стопорным кольцом 4. Во втулке 5 находится поршень 2. На выходе из корпуса он уплотняется защитным чехлом 3. Головка поршня входит с зазором во втулку 7. Пружина 6 прижимает через шайбы 22 уплотнительное кольцо 23 к торцу втулки 5, а уплотнитель 21 к втулке 7.

Читать еще:  Прокачка тормозов ваз 2109

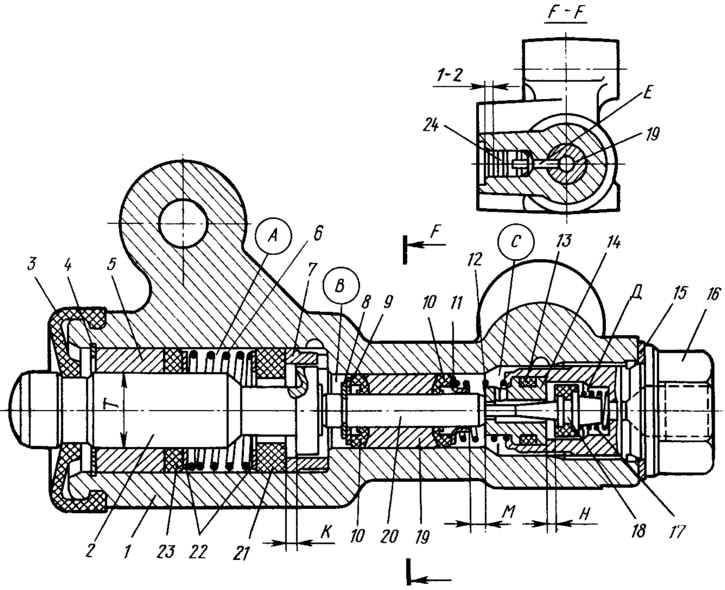

Рис. 82. Регулятор давления:
1 – корпус регулятора; 2 поршень; 3 – защитный колпачок; 4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – шайбы упорные; 10 – уплотнительное кольцо толкателя; 11 – тарелка опорная; 12 – пружина втулки толкателя; 13 – уплотнительное кольцо седла клапана; 14 – седло клапана; 15 – уплотнительная прокладка; 16 – пробка; 17 – пружина клапана; 18 – клапан; 19 – втулка толкателя; 20 – толкатель; 21 – уплотнитель головки поршня; 23 – уплотнитель штока поршня; 24 – заглушка; А, Д – камеры, соединяемые с главным цилиндром; В, С – камеры, соединяемые с колесными цилиндрами задних тормозов; К, М, Н – зазоры.

В пробке 16 установлен резинометаллический клапан 18, прижимаемый к седлу 14 пружиной 17. Герметичность посадки седла 14 в пробке обеспечивается уплотнительным кольцом 13. Седло завальцовано в пробке 16. Цилиндрический хвостовик клапана 18 упирается в толкатель 20, который установлен во втулке 19 и уплотняется вместе с ней двумя резиновыми кольцами 10. Пружина 12 через тарелку 11 прижимает втулку 19 с уплотнительными кольцами 10 к шайбе 9, которая удерживается на толкателе 20 стопорным кольцом 8. Во втулке 19 выполнено радиальное отверстие, которое совпадает с отверстием Е корпуса регулятора давления. Снаружи это отверстие закрывается резиновой заглушкой 24. Она должна быть углублена в отверстии корпуса регулятора давления на 1. 2 мм. Если жидкость подтекает из-под заглушки или заглушка выдавливается из отверстия, значит, кольца 10 не обеспечивают герметичность соединения.

Камеры А и Д регулятора давления соединены с главным тормозным цилиндром, а камеры В и С — с цилиндрами тормозных механизмов задних колес.

Когда педаль тормоза находится в исходном положении, поршень 2 прижимается рычагом 5 (см. рис. 81) через пластинчатую пружину 7 к толкателю 20 (см. рис. 82), а он в свою очередь упирается в седло 14 клапана. При этом толкатель отжимает клапан 18 от седла и между ними образуется зазор 11, равный 1,3. 1,7 мм, а между уплотнителем 21 и головкой поршня — зазор К, равный 1,6. 2,4 мм. Через образовавшиеся зазоры камеры А и Д свободно сообщаются соответственно с камерами В и С. При нажатии на педаль тормоза жидкость от главного цилиндра поступает через камеру А, зазор К и камеру В к правому заднему, а через камеру Д, зазор Н и камеру С к левому заднему колесному цилиндру. При увеличении усилия на педаль тормоза, а следовательно, и давления жидкости будет возрастать и усилие на поршне 2, стремящееся выдвинуть его из корпуса регулятора. Когда усилие на рычаг 5 от давления жидкости превысит противодействующий момент от упругого рычага, поршень начинает выдвигаться из корпуса. Вслед за поршнем под действием пружин 17 и 12 смещаются толкатель 20 вместе с втулкой 19 и кольцами 10. При этом зазор М между тарелкой 11 и седлом 14 увеличивается, а зазоры Я и К — уменьшаются. Когда зазор Н выберется полностью и клапан 18 изолирует камеру Д от камеры С, толкатель 20 вместе с расположенными на нем деталями прекращает движение вслед за поршнем. С этого момента давление в камере С будет изменяться в зависимости от давления в камере В. При дальнейшем увеличении усилия на педали тормоза давление в камерах Д, А и В будет возрастать и поршень будет продолжать выдвигаться из корпуса. Одновременно под давлением жидкости втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 будет сдвигаться в сторону пробки 16. При этом зазор М и объем камеры С будут уменьшаться. При уменьшении объема С давление в ней, а значит, и в приводе тормоза задних колес будет нарастать и практически будет всегда равно давлению в камере В.

Когда зазор К выберется полностью, т. е. головка поршня 2 коснется уплотнителя 21, давление в камере В, а значит, и в камере С будет расти в меньшей степени по сравнению с камерой А вследствие дросселирования жидкости при перетекании ее между головкой поршня и уплотнителем 21. Зависимость давления в камерах В и С от давления в камере А определяется отношением разности площадей головки и поперечного сечения поршня на диаметре Т к площади головки.

При увеличении нагрузки автомобиля упругий рычаг 10 (см. рис. 81) будет нагружен больше от рычага задней подвески и усилие на поршень со стороны рычага 5 возрастет. Значит, момент касания головки поршня с уплотнителем будет достигнут при большем давлении в главном тормозном цилиндре. Таким образом, относительная эффективность задних тормозов с увеличением нагрузки на автомобиль возрастает при том же усилии на педали тормоза, что и при меньшей нагрузке.

При отказе контура «правый передний — левый задний тормоза» давление в камере С упадет, а уплотнительные кольца 10 и втулка 19 под давлением жидкости в камере В сместятся в сторону пробки 16 до упора тарелки 11 в седло 14. Давление в тормозе заднего правого колеса будет определяться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулку 7. Работа этой части регулятора при отказе названного контура аналогична работе при исправной системе. Характер изменения давления на выходе регулятора такой же, как и при исправной системе.

При отказе контура «левый передний — правый задний тормоза» (когда падает давление в камере В) давлением тормозной жидкости толкатель 20 с втулкой 19 и уплотнительными кольцами 10 смещаются в сторону поршня, выдвигая его из корпуса. Зазор М увеличивается, а зазор Н уменьшается. Когда клапан 18 коснется седла 14, рост давления в камере С прекращается, т. е. регулятор в этом случае работает как ограничитель давления. Однако достигаемая величина давления достаточна для надежной работы тормоза заднего левого колеса. Она равна 17. 21 кгс/см 2 . Время срабатывания клапана 18, т. е. его прижатия к седлу 14, зависит от быстроты торможения и скорости падения давления жидкости в поврежденном контуре.
