Блок управления ваз 2110

Простой блок управления отопителем ВАЗ-2110

На ВАЗ-2110 (2002 г.) печка стала выдавать только холодный, или только горячий воздух, да и вентилятор стал работать только на максимальной скорости. Выяснилось, что износился датчик положения заслонки отопителя (углеродистый переменный резистор – вышел из строя) и перегорел дополнительный резистор двигателя вентилятора печки. Да и раньше у вентилятора было несколько больших и очень больших скоростей.

После оценки объёма работ по ремонту, и стоимости запасных частей решили изготовить блок управления, который бы работал с указанными неисправностями, а по затратам и своим свойствам превосходил заводской вариант.

Через 4 года эксплуатации высох двухсторонний скотч, крепящий лицевую панель с накладками кнопок. Приклеил наскоро «Моментом», разъело краску, внешний вид пострадал.

Основные достоинства:
– Нет необходимости покупать новый моторедуктор отопителя с датчиком (≈1500 р-продаётся только в сборе) и менять его.
– Нет необходимости покупать новый резистор вентилятора отопителя (≈300 р) и менять его.
– Нет необходимости покупать новый датчик температуры салона (который стрекочет около уха сверху) (≈300 р) и менять его.
– Современный вид и функционал. Регулировка скорости вентилятора от нуля. Поддержание заданной температуры.
– Дешевизна комплектующих (300-500 р).

Конструкция собрана в корпусе от старого блока. Штатная плата удалена. Лицевая панель – отклеена .Остаётся только пластмассовый корпус.

Элементы управления устройством:
– выносной датчик температуры DS18S20 в корпусе TO-92 (DS1820).Он размещается в салоне вблизи воздуховода.
– кнопки задания температуры и скорости вентилятора
– электронные концевые датчики – реализованы схемотехнически и программно.

Перейдём к принципиальной схеме.

Схема содержит несколько необычных схемотехнических решений, но – они проверены и хорошо работают. Интересна схема управления от микроконтроллера направлением вращения коллекторного двигателя (12 В) с определением заклинивания. Также интересна схема драйвера затвора полевого транзистора.

Схема построена на основе микроконтроллера PIC16F628A в корпусе DIP18.Он работает от внутреннего генератора с частотой 4 МГц. Микроконтроллер установлен в «кроватку» для извлечения при прошивке.

Вместо датчика положения двигателя заслонки отопителя введены датчики концевых положений. Их работа основана на принципе увеличения тока двигателя при заклинивании. При увеличении тока, напряжение на резисторе R24 увеличивается до 0.4-0.6 В, транзистор VT4 (BC337-40) открывается, на выводе 3 (RA4) микроконтроллера сигнал меняется с «1» на «0». Микроконтроллер получает сигнал «крайнее положение».

Регулировка температуры производится по данным выносного датчика температуры DS18S20 небольшими перемещениями заслонки. При неисправности или обрыве датчика – перемещение заслонки при нажатии на кнопки «+», «-» С о .

На транзисторах VT5,VT8(BC337-40) и VT6,VT7(BC327-40) собрана схема управления коллекторным двигателем заслонки. При лог.1 на одном из выводов 1(RA2), 2(RA3) микроконтроллера двигатель вращается в необходимом направлении.

Двигатель вентилятора ВАЗ-2110 потребляет ток до 16 А, он управляется ШИМ, посредством мощного полевого транзистора VT1(IRFZ48N). Мощный диод VD4 (2Д213А) предназначен для подавления влияния индуктивности двигателя. На транзисторах VT9 (BC337-40), VT10(BC327-40), оптроне V1(PC817C) и диоде VD1(1N4007) собрана схема драйвера затвора полевого транзистора. Используется аппаратный ШИМ микроконтроллера с выхода 9(B3).Он работает на частоте около 20 кГц.

Светодиодный индикатор – сдвоенный зеленого цвета (LTD585G ‘LITEON’). Используется динамическая индикация посредством ключей VT2,VT3(BC337-40).Кнопки управления подключены к тем же портам микроконтроллера, что и индикатор. Опрос кнопок производится с частотой около 4-5 Гц. На это время индикатор отключается (несколько микросекунд – глазом не заметно).

Цепь аналогового датчика температуры (термистора) R19,C6 не используется. Но если у кого-то будет желание, то его можно(и даже нужно) использовать.

Питание цифровой части от +5 В стабилизатора типа КРЕН5А или импортного аналога 7805.

Настройка устройства

Настройка устройства заключается в правильном подключении трёх проводов: +12 В, земли, +вентилятора (К10) к автомобильной колодке «папа» 6 контактов (купить в автомагазине). И в подключении двух проводов с 3мм «папами» к контактам моторедуктора в штатном разъёме (К11,К12). Если температура будет регулироваться неправильно (скакать от минимума до максимума), то эти два контакта нужно поменять местами. Подключение производится в соответствии со схемой электропроводки ВАЗ-2110.

Алгоритм работы микроконтроллера:

1. При первом включении после прошивки происходит калибровка: измеряется время перемещения из одного крайнего положения в другое. (Важно, чтобы напряжение было близко к рабочему, желательно в течение 10 сек запустить двигатель).

2. Происходит отображение «88», для проверки индикаторов.

3. Первоначальное измерение температуры. Определение исправности датчика температуры. Если разница от заданного значения большая, то перемещение заслонки до соответствующего крайнего положения.(при неисправности датчика температуры- не выполняется).

4. Основной цикл работы:
– Измерение температуры с периодом 5-6 с. Определение исправности датчика температуры. При отличии от установленной – перемещение заслонки. (От 1 до 3-х условных шагов (если не крайнее положение). Шаг – время включения двигателя заслонки. Время зависит от начальной калибровки.)
– Опрос кнопок и изменение значений установки. При изменении температуры происходит запись во FLASH (запоминание). При изменении скорости вращения – изменение скважности ШИМ.
– Через 5-6 с происходит уменьшение яркости индикаторов до одной четверти. Индикаторы отображают текущую температуру.
– С частотой 40-50 Гц происходит динамическая индикация текущего параметра (скорость вращения, заданная температура, измеренная температура (яркость-0,25)).

Исходный проект прилагается и он хорошо прокомментирован.

Проект создан в P-CAD2001 и Microcode Studio (PIC-BASIC). Программирование микроконтроллера – IС-prog при помощи JDM программатора (упрощенный вариант из 3-х резисторов – самый простой JDM программатор).

При программировании: INT RC-I/O, WDT-OFF , PWRT-ON , MCLR-ON , BODEN – ON , LVP-OFF , CPD-OFF, CP-OFF.

Плата – односторонняя с проволочными перемычками. Изготовлена методом ЛУТ. Она размещается в передней части корпуса там, где раньше были ручки управления. Для изготовления платы необходимо скачать Р-СAD2006 viewer (free) или «купить» любой P-CAD от 2000 г. И распечатать шаблон.

Конструктивные особенности блока управления печкой ВАЗ-2110 и специфика его ремонта своими руками

Качественная работа печки автомобиля в зимнее время — это одно из главных условий для комфортного вождения. В отечественных транспортных средствах, даже в новых моделях, отопитель является одним из проблемных элементов, который очень часто выходит из строя. И если летом на это можно закрыть глаза, то в холода сразу же приходится принимать меры для устранения проблемы.

Читать еще:  Ремонт замка багажника рено логан

Для ликвидации неисправности для начала важно диагностировать, какой элемент отопительной системы автомобиля вышел из строя, и отремонтировать неработающий узел. Проще всего обратиться к специалистам за помощью, однако их услуги не очень дёшево оцениваются. Очень часто владельцы транспортных средств занимаются устранением неисправностей и ремонтом отопителя самостоятельно, так как отечественные автомобили отличаются высокой ремонтопригодностью.

В этой статье пойдёт речь о том, как диагностировать неисправность блока управления отопителем ВАЗ-2110 и отремонтировать его своими руками.

Особенности конструкции блока управления печкой ВАЗ-2110

Одна из распространённых проблем отопительной системы, с которой сталкиваются владельцы ВАЗ-2110 — это выход из строя или неправильное функционирование блока управления печки. Десятки с завода оборудованы печками, координирование которых происходит через систему автоматического управления отопителем. Сокращённо систему называют блоком САУО. Основными показателями его неисправности является работа отопительной системы не во всех режимах. Если не работает одна или несколько скоростей печки, то чаще всего проблема в блоке САУО. Благодаря электронному модулю ВАЗ-2110 в салоне автомобиля поддерживается заданная водителем температура.

Прежде чем приступить к ремонту отопителя ВАЗ-2110, надо выяснить, какая именно печка стоит на вашем транспортном средстве. Автомобили, которые были выпущены до сентября 2003 года, оборудованы печками старого образца. Соответственно, есть значительные отличия в конструкции, на которые при ремонте важно обратить внимание.

Блок САУО состоит из электронных элементов, координация которыми происходит с помощью рукояток на центральной консоли машины.

Блок управления печкой ВАЗ-2110 оборудован контроллером с двумя рукоятками. Правая рукоятка отвечает за включение определённой скорости вентилятора. За переключение его скоростей непосредственно отвечает дополнительный резистор. В печках старого образца стоят резисторы на две или три скорости вентилятора. В печках нового образца стоит модифицированный резистор РДО 2123–2118022. Блок координирования работы усовершенствованной модели печки имеет четыре скорости и не имеет режима авто.

Левая рукоятка отвечает за включение температурного режима в салоне транспортного средства. В зависимости от положения рукоятки подаётся информация о заданной температуре воздуха на микроредуктор привода заслонки и с помощью контроллера устанавливается необходимое положение задвижки. С помощью регулятора можно выставить температурный режим от шестнадцати до тридцати градусов за Цельсием.

До 2003 года в автомобилях были установлены печки старого образца с четырёх- и пятипозиционными контроллерами, которые на сегодня сняты с производства, и их очень тяжело найти. А также простой блок управления отопителем ВАЗ-2110 не подходит на модели машин, которые выпускались после 2003 года и оборудованы с завода модифицированными печками.

Соответственно, прежде, чем покупать детали для ремонта системы отопления транспортного средства, надо посмотреть в технической документации, какая именно модель отопителя стоит на вашей десятке. Отличаются печки не только блоком САУО, а и радиатором отопителя, микроредуктором, резисторами.

Диагностика исправности и демонтаж блока управления печкой

Модуль САУО находится на центральной консоли машины и отвечает за правильный обогрев салона. Ремонт блока управления печкой ВАЗ-2110 требует определённых знаний в электронике, потому прежде, чем приступить к ремонту детали, надо определить, действительно ли проблема в самом электронном модуле.

Для этого надо изначально демонтировать агрегат и установить на его место заведомо исправную деталь. Возьмите блок САУО у друзей или в сервисном центре для диагностики отопительной системы вашего авто.

Прежде чем выполнять какие-либо работы в автомобиле, которые касаются электроники и проводки, отключите питание аккумулятора во избежание замыкания или перегорания электронных элементов.

Дальше можно приступать непосредственно к снятию агрегата, через который производится координирование функциональности печки. Для этого изначально демонтируются кнопки, которые находятся по бокам печки. Регуляторы отопителя обязательно надо переключить в нулевые позиции. Только после этого можно вытянуть модуль. Делать это надо очень аккуратно, так как к задней стороне агрегата подключены штекеры питания. Как только вы их увидите, их надо осторожно отсоединить, чтобы не повредить контакты. На этом демонтаж можно считать завершённым.

На штатное посадочное место устанавливается рабочий блок, и проверяется работа отопительной системы автомобиля. Если с новым агрегатом печка функционирует правильно, значит, неисправность в самом блоке САУО. В ином случае надо диагностировать другие элементы отопительной системы.

Ремонт блока управления отопителя ВАЗ-2110 своими руками

Если выяснилось во время диагностики, что проблема именно в модуле управления печкой, значит, его необходимо попытаться отремонтировать или установить новую деталь. Так как цена на новые электронные агрегаты довольно высокая, правильным решением будет произвести ремонт управляющей детали, тем более что для этого необходимы лишь базовые знания электроники, умение пользоваться тестером и паяльником при необходимости.

Прежде чем приступить к работе, надо разобрать блок управления отопителем. Для этого с демонтированного предварительно электронного модуля снимается с защёлок передняя крышка с регуляторами. Дальше отсоединяется специальная стеклянная накладка. С помощью отвёртки откручиваются два винта на передней панели агрегата и один на задней стенке. После этого верхнюю крышку модуля можно снять, делать это надо очень аккуратно, чтобы не повредить контакты внутри детали.

Внутри модуля имеются электронные дорожки, контакты и резисторы, которые отвечают за качественное функционирование контроллеров отопительной системы автомобиля. Надо провести осмотр всех контактов, электронных дорожек на плате, резисторов и перемычек. От высоких рабочих температур может сильно нагреваться плата, что повлечёт за собой отсоединение контактов. Особое внимание надо обратить на места подачи питания, произвести зачистку контактов. Если есть видимые повреждения электронной цепи, необходимо осуществить пайку повреждённых элементов. Параллельно с помощью тестера и омметра проверяется функциональность электронных элементов и резисторов, которые находятся на плате. При необходимости производится замена неработающих деталей на плате модуля САУО.

После устранения неполадок блок управления отопителя собирается в обратном порядке и устанавливается на своё штатное место. Дальше надо подключить питание аккумулятора и проверить работу отопительной системы транспортного средства, при необходимости производится регулировка контроллера отопителя.

Читать еще:  Замена лампочки на рено логан

Регулировка контроллера печки

Завод-производитель предусматривает обогрев салона до указанной температуры за пятнадцать минут с отклонением до двух градусов. Ручкой контроллера надо выставить комфортный температурный режим в салоне машины.

Чтобы проверить правильное функционирование печки, используйте обычный ртутный комнатный градусник. Если по истечении пятнадцати минут салон не прогрелся до необходимой температуры, контроллер необходимо отрегулировать.

Для этого вытяните обратно модуль управления печкой и вращайте регулятор температурного режима сначала до максимального значения, потом в обратную сторону. После проведения таких действий установите агрегат на место и ещё раз проверьте работу печки.

Параллельно надо произвести проверку работы заслонок отопителя. Если при переключении температурных режимов присутствуют посторонние звуки, тогда надо проверить состояние заслонок. Если холодный воздух поступает хорошо, а горячий почти не поступает — тогда неисправна нижняя заслонка. При отсутствии нормального потока холодного воздуха при хорошем поступлении горячего — проблема с верхней заслонкой. Причина может быть в деформации заслонок под действием воздуха разных температур. В этом случае лучше заменить штатные пластиковые заслонки алюминиевыми аналогами, которые более стойкие к температурным перепадам.

После регулировки контроллера все элементы отопителя устанавливаются на штатные места. Сборка производится в обратном порядке.

Подведём итоги

Неисправности блока управления печкой ВАЗ-2110 могут повлечь за собой как некорректное функционирование отопительной системы автомобиля, так и полный отказ работы печки. В холодную пору года это отразится не только на комфортном пребывании в салоне автомобиля, а и на безопасном вождении для водителя транспортного средства.

Ремонт блока управления печкой можно произвести собственными силами, имея базовые знания по электронике, желание работать и повышать свой комфорт.

Качественный ремонт и своевременные регулярные проверки блока перед наступлением холодов помогут вам сэкономить деньги на услугах по ремонту печки в сервисных центрах и покупке дорогостоящих элементов отопительной системы.

Плохой запуск двигателя ВАЗ 2110, 2111, 2112 и перегорание в ЭБУ силового ключа gb10nb37lz

Одной из причин плохого запуска двигателя является перегорание в ЭБУ силового ключа gb10nb37lz. Но почему-то в основном многие владельцы авто думают сразу что у них полетел Датчик Положения Коленчатого Вала, у меня когда-то была данная проблема. Но и то из-за того, что провод от датчика лежал на массе и при нагреве двигателя оплетка плавилась и происходил КЗ.

И так, схема нашего зажигания:

На схеме зажигания инжекторного двигателя ВАЗ-2110 изображены следующие элементы –

1 – аккумуляторная батарея
2 – выключатель зажигания
3 – реле зажигания
4 – свечи зажигания
5 – модуль зажигания
6 – контроллер
7 – датчик положения коленчатого вала
8 – задающий диск
А – устройство согласования

Когда не заводиться автомобиль большинство сразу грешат на датчик положения коленчатого вала. Меняя его понимают, что это не помогло. Проверяя колодку, провод это не дает не какого результата.
Следующим действиям начинают побывать ставить новый модуль, или ЭБУ это тоже не чего не дает.
Машина так и не заводиться.

Все просто: просто датчик коленчатого вала имеет свое сопротивление, как и модуль зажигания прозвонив ее можно понять в исправном ли они состояние.
Так же не забываем проверить предохранитель и главное реле. Далее проверяем свечи и брони провода, работает ли втягивающий на стартере (просто положите на него руку, и если при заводке не бьет значит он). В ходе этой проверки можно понять, что же не исправно.

Проверка Датчика Положения Коленчатого Вала:

1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметр с пределом измерения до 200 мВ).

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Вывод: Датчик исправен.

Проверка цепи ДПКВ:
При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала. Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.

При включенном зажигании и неподвижном коленчатом вале тестер должен зафиксировать напряжение около 2,5 В.

Аналогичное напряжение должно быть между выводом «А» колодки жгута проводов и «массой» двигателя. Если значения напряжений не соответствуют норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «34» контроллера, а также между выводом «А» колодки и выводом «15» контроллера. При несоответствии значений напряжения и исправных цепях— неисправен контроллер.

Проверка модуля зажигания:

1. 1а-сигнал приходящий с VT3 транзистора в ЭБУ (силовой ключ gb10nb37lz)
2. 12 вольт после зажигания
3. 1b- сигнал приходящий с VT1 транзистора в ЭБУ (силовой ключ gb10nb37lz)

Для проверки сопротивления обмоток нужно прозванивать поочередно правый и средний контакт на модуле зажигания. И левый и средний.
При исправном модуле: сопротивление каждой обмотки должно быть в районе 0.8 Ом.

Замеряем сопротивление обмотки 1-4, обмотка исправна — сопротивление 0.8 Ом.

Замеряем сопротивление обмотки 2-3, обмотка ПРОБИТА (КЗ) — сопротивление 0.1 Ом.

Вывод: Модуль не исправен, нужна замена. Возможно мог сжечь силовой ключ в ЭБУ.

Проверку Брони проводов я думаю каждый может произвести, и так же свечей, я думаю не стоит это описывать.

И так, у нас на руках вышедший из строя Модуль зажигания (Модуль зажигания не всегда явно визуально выходит из строя у него могут быть скрытые повреждения. Так как модуль — это своего рода трансформатор – у него может быть или обрыв обмотки, или КЗ. Что нарушит работу Системы зажигания. И вызовет более большой ток, который приведет к сгоранию силового ключа.)

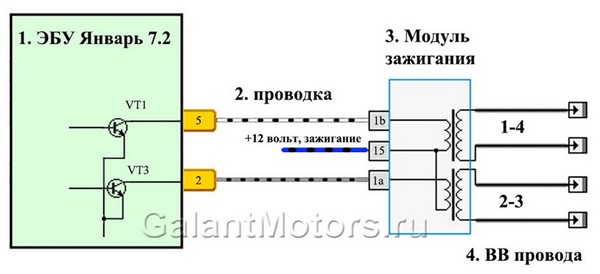

Схема взаимосвязи Модуля и ЭБУ:

В начале проверим, есть ли управляющий сигнал на разъёме модуля зажигания от ЭБУ. Как это можно проверить?

Для проверки, идёт ли импульс с ЭБУ на модуль зажигания можно использовать обычный светодиод с резистором (500…700 Ом). Подключаем в следующем порядке:

Читать еще:  Замена заднего лонжерона ваз 21099

В начале подключаем катод светодиода к выводу 1b разъёма модуля зажигания, а анод (+) светодиода подключаем к выводу 15 (+12 после зажигания). После того, как подключили светодиод, просто крутим стартером. Светодиод должен начать мигать. Мигание светодиода информирует нас о том, что ЭБУ подаёт импульс на вывод 1b разъёма. Точно так же подключаемся к выводу 1a и повторяем процедуру проверки. Если при подключении светодиода вспышки отсутствуют значит где-то идёт обрыв цепи в проводке. Если светодиод горит постоянно, это означает что идёт замыкание, либо силовой ключ (транзистор VT1, VT3) сгорел и постоянно коротит на массу.

И так мы поняли, что силовой ключ сгорел.
Далее нужно снять ЭБУ для прозвонки самого силового ключа.
Как это можно сделать можно увидеть на этом видео:

Далее находим вышедший из строя силовой ключ:

И заменяем его.
Все ставим на свои места в автомобиль и заводим машину.

Датчик коленвала в ВАЗ 2110, 2111, 2112

Не только ДПКВ виноват в нарушение запуска автомобиля. В том году просто устал с проблемой датчика коленвала.

Блоки управления ВАЗ 2110-2112

Современный автомобиль это средство передвижения, включающее в себя все функции для комфортной и безопасной езды. И чем дороже Ваш автомобиль, тем все больше и больше в нем разнообразных функций. А всеми этими функциями управляют блоки, называющиеся блоками управления.

Блоков управления в машине ВАЗ очень много, начиная от блока управления печкой и заканчивая управлением стеклоподъемниками. Блоки управления бывают как механические, то есть управление той или иной функцией управляет сам водитель, так и электронные. Давайте на примере разберем блок управления отопителем ВАЗ 2110, 2111, 2112.

Название блока говорит само за себя, этот блок управляет температурой в салоне автомобиля. На лицевой стороне блока в зависимости от года выпуска автомобиля есть два регулятора или же три. На более старых моделях есть регулятор температуры и регулятор скорости электродвигателя. А на более новых моделях устанавливаются блоки под евро панель, в них есть еще и регулятор направления потока воздуха. Но абсолютно на всех блоках есть шкала с выбором температуры, которая начинается с 16 и заканчивается 28 градусами при необходимости можно выбрать самые высокие или низкие градусы, переключив регулятор на круг с синим или красным обозначением. Также возможно выбрать автоматический режим поддержки заданной температуры в салоне. То есть данные о температуре в салоне будут браться с датчика температуры, который находится на потолке, около плафона освещения салона. Второй регулятор отвечает за скорость электродвигателя, шкала начинается от 0 и заканчивается 3 (в зависимости от модели, есть еще и регуляторы с 4 положениями). И третий регулятор, который устанавливается на новые модели это регулятор положения направления потока воздуха. Тут есть три варианта направления потока: на лобовое стекло, на центральные воздуховоды, и последний на ноги водителя и пассажира.

Также возможна установка на автомобиль электронного блока управления отопителем. В электронном блоке управления отсутствуют круглые регуляторы, а взамен их присутствует экран с настройкой необходимых параметров. Нередко случается, что блок управления отопителем выходит из строя. Поэтому сейчас мы разберем его замену.

Замена блока управления отопителем на ВАЗ 2110-12:

  • Снимите (-) с аккумуляторной батареи.
  • Двумя отвертками поддеваем блок управления с разных сторон.
  • Пальцами аккуратно тянем блок управления на себя.
  • Отцепляем два штекера с блока управления

Замену производить в обратном порядке.

Замена блока управления отопителем на Лада Калина:

  • Снимите (-) с аккумуляторной батареи.
  • Снимите 2 заглушки справа и слева от кнопки аварийной остановки.
  • Открутите 2 болта.
  • Снимите 2 круглых регулятора с температуры воздуха, и с направления поступающего воздуха.
  • Потяните на себя накладку консоли приборов и отложите в сторону.
  • Возьмите крестообразную отвертку, и открутите 4 болта крепления блока управления отопителем.
  • Выньте блок управления.

Замену производить в обратном порядке.

Замена блока управления отопителем на Лада Приора:

  • Снимите (-) с аккумуляторной батареи.
  • Снимите аудио блок.
  • Снимите блок с обогревом стекла, и кнопкой аварийной сигнализации
  • Выкрутите болты держащие консоль.
  • Снимите пластиковую заглушку.
  • Открутите болты находящиеся под заглушкой, а также болты внизу накладки.
  • Немного выньте накладку на себя, и отцепите штекера идущие к блоку управления отопителем.
  • Снимите круглые регуляторы с блока управления.
  • Открутите 4 болта держащие блок управления отопителем.

Замену производить в обратном порядке.

С блоками управления отопителем мы думаем все понятно перейдем к блоку управления стеклоподъемником. Блок управления стеклоподъемником может включать в себя как две, так и четыре кнопки управления, в зависимости от комплектации автомобиля. Блок управления может находиться в разных моделях автомобиля по-разному. Например, на ВАЗ 2110 блок управления находится справа от руки водителя около ручника, а в автомобиле Лада Калина и Приора блок управления располагается слева от водителя на обшивке водительской двери. Также в корпусе блока управления стеклоподъемником может находиться джойстик для регулировки боковых зеркал. Теперь давайте перейдем к замене блока управления стеклоподъемником на разных моделях автомобилей.

Замена блока управления стеклоподъемников на ВАЗ 2110-12:

  • Снимите (-) с аккумуляторной батареи.
  • Отверткой подденьте блок управления стеклоподъемником.
  • Отсоедините штекера от кнопок.

Замену производить в обратном порядке.

Замена блока управления отопителем на Лада Калина и Приора:

  • Снимите (-) с аккумуляторной батареи.
  • Выньте резиновый коврик из кармана.
  • Открутите два болта держащие пластиковый карман.
  • Отсоедините штекера от кнопок.

Замену производить в обратном порядке.

Как видите замена блока управления стеклоподъемникам не вызывает большой сложности. Самое главное не стоит забывать, что любой автомобиль имеет свойства ломаться. И в этом нет ничего не обычного.

А читая наши советы, Вы всегда будете с легкость ремонтировать свой автомобиль. Но если у Вас остались какие-то сомнения в подборе автозапчастей к своей машине, то наши высококвалифицированные консультанты помогут Вам сделать правильный выбор!
