Замена диска сцепления на ваз 2110

Замена сцепления ваз 2110 2114 без снятия коробки

Всем доброго времени суток. Опишу свою историю связанную с заменой сцепления, точнее как оно «кончалось» и о том как бюджетно и удачно разрешилось.

Месяцев шесть назад заметил что машина (у меня ваз 2110 но если у вас ваз 2114, то большой разницы нет) стала вести себя немного странно. В какой-то день отлично тянула, а бывало что, ну никак. Причём обороты растут уверенно, а динамики нет. Проездил с такими симптомами около четырёх месяцев. Следующим этапом неисправности стало то, что первая и вторая передачи стали включатся с усилием, а задняя вообще с треском и подобными звуками. Отрегулировав педаль почти до панели, переключение пришло в норму, а тяга, конечно же, так и не появилась. В таких случаях говорят — буксует сцепление. Двигатель ревёт от оборотов, но не едет. Решено было ремонтироваться.

Обзвоним несколько СТО узнал, что цена на замену сцепления велика (около 3500 р.). Решил — это не для меня и стал искать подходящую яму для замены сцепления своими руками. Можно конечно и на домкрате это проделать, но я не сталкивался с таким ремонтом и не хотелось усложнять работу. Яму нашёл (спасибо другу). Выбрали день и приступили к замене. Сразу скажу, что фотографии получились не совсем хорошие, но я постараюсь описать, все засады и тонкости с которыми вам, возможно придётся столкнуться.

Замена сцепления ваз 2110 2114

Первым делом загнали на яму и сняли защиту двигателя. Тут проблем не должно возникнуть. Все болты открутились на ура. Масло можно слить, чтобы уменьшить вес коробки. Привода из неё мы выдёргивать не будем, так что сливать необязательно.

Ослабьте крепления передних колёс. Расконтруйте обе ступичные гайки и открутите. Старые лучше не ставить обратно. Купите новые. Стоят около 70 рублей.

Поднимите автомобиль и положите под него бруски или козлы. Снимите оба передних колеса.

НЕ ПРОИЗВОДИТЕ работы на домкрате без надёжной страховки.

Выньте тросик сцепления из вилки и открутите его от кронштейна, который находится на коробке. Понадобятся два ключа на 17. Для удобства лучше вынуть АКБ.

Отсоедините разъем датчика скорости.

Снимите кожух воздушного фильтра, предварительно отключив фишку от ДМРВ.

Открутите болт крепления модуля зажигания к коробке передач и ещё один болт рядом. Он из тех, которые соединяют КПП с двигателем.

Открутите гайку на стартере, которая держит плюсовой провод. Отключите клемму от тягового реле.

Отверните верхний и нижний болт крепления стартера, затем снимите его.

Для профилактики можно обработать бендикс небольшим количеством литола и подобной смазки.

Есть наверху ещё один болт который держит КПП. Он находится в районе термостата. Его закрывают топливные трубки.

На этом в верхней части работы окончены.

Спускаемся в яму.

Многие пишут, что нужно снимать «саблю», но мы пошли другим путём. Открутили шаровую от ступицы и болт который соединяет рычаг и стабилизатор. Затем просто отогнули рычаг вниз. Такой способ подойдёт, если позволяет яма и вы не собираетесь совсем доставать коробку передач.

Отводим левую ступицу и вынимаем привод.

Откручиваем защитный щиток маховика. Там три болтика. Не знаю почему, но у меня они были разными. Два открутились головкой на 10 а третий восьмёркой. Так и не понял.))) Может кто подскажет, почему так?

Затем отсоедините тягу переключения передач, ослабив один болт. Рекомендуется предварительно пометить положение тяги, чтобы потом было проще настроить скорости. Я воспользовался этим советом, но при последующей настройке, почему-то он не сработал. Это такая дополнительная информация)))

Теперь ослабьте один болт крепления КПП, который находится под стартером (он уже снят), но не до конца.

И ещё один болт находится в районе правого привода. Его при разборке мы не заметили и долго пытались понять почему коробка не выходит. Это болт тоже сорвите но не откручивайте до конца. Для этого потребовался хороший удлинитель и надёжная головка.

Сейчас необходимо взять домкрат и установить его под двигатель. Когда начнём откручивать подушки, мотор останется лишь на одной и может упасть, порвав шланги отопления. Между домкратом и двигателем положите небольшую досочку, чтобы не повредить картер. Устанавливать его надо ближе к КПП. Под коробку тоже лучше положить брусок, на всякий случай.

Читать еще:  Какие сиденья подходят на ваз 2110

Когда двигатель надёжно зафиксирован, снимаем подушки.

Сначала уберём заднюю опору. Можно просто открутить её от кузова. Она держится на двух шпильках, но этот способ подойдёт если вы уверены что гайки легко открутятся и не сломаются. Мы экспериментировать не стали поступили так: На самой подушки есть болт, он смотрит в сторону салона. Его необходимо ослабить и немного открутить. Затем отсоединить кронштейн подушки от КПП и отвести его максимально в сторону. Может это неверный способ, но так шпильки остались целыми, а мы довольными)))

Теперь откручиваем левую подушку коробки. Там две гайки, одна вверху, а вторая снизу. Крепление похоже на шпильку с резьбой, с двух сторон. К сожалению не сфотографировал.

Дальше нужно одному придерживать коробку снизу, а второму открутить до конца и вынуть болты. Один возле стартера, а второй возле правого привода.

Теперь вдвоём нужно отодвинуть коробку от двигателя и опустить на отогнутый рычаг. Делайте это аккуратно, не повредив патрубки и проводку. Коробка тяжёлая, около 30 кг если не ошибаюсь. Нам хватило))).

Когда КПП будете отодвигать, убедитесь что её направляющие не выпали. Они находятся в нижних отверстиях крепления КПП. Выглядят как трубочки.

Коробка отодвинется примерно на 10 – 15 см. Этого достаточно, чтобы заменить корзину и диск сцепления, а также подшипник и вилку.

Когда мы отодвинули коробку, то увидели что три лепестка корзины провалились внутрь. Сразу стало ясно, что её под замену.

Приступим к снятию корзины. Она прикручена к маховику шестью болтами на 8. У нас они открутились с большим усилием. Пришлось применить рычаг. Перед откручиванием зафиксируйте маховик от проворачивания. Для этого понадобится отвёртка или что-то подобное.

Открутив корзину и достав диск приняли решение менять и то и другое.

Установка

При установке корзины и диска сцепления необходимо использовать имитатор первичного вала. Это нужно для того чтобы детали встали ровно. Такую центровку можно купить в магазине рублей за 100. Подойдёт она также и от «копейки».

При установке коробки важно попасть шпилькой, которая стоит на ней в отверстие двигателя. Оно находится в районе правого привода. Когда мы устанавливали КПП не учли этот факт и долго мучились вертя КПП.

Когда коробка зашла в зацепление с двигателем закрутите крепёжные болты, но не до конца. Их нужно протянуть, когда коробка встанет на подушки, чтобы не произошло смещения.

В дальнейших этапах сборки не должно возникнуть проблем.

Не забудьте законтрогаить гайку ступицы, настроить педаль сцепления и кулису.

Надеюсь кому-то поможет этот материал при замене коробки передач. Разницы в ремонте автомобилей Ваз 2110 или 2114 практически нет. Все они лады)). Признаться, я думал будет труднее сменить сцепление, но главное приступить, а там уже деваться некуда). Старайтесь, по возможности, ремонтировать свой автомобиль сами. Это и экономия денег и приобретение опыта. Всем удачи.

Замена сцепления ВАЗ 2110, 2111, 2112

Замена сцепления на Ваз 2112 без снятия ШРУСов

Продольную тягу полностью я не снимал, а лишь только открутил в месте крепления рычага к кузову и шаровую. Её немного в сторону отведете и коробка хорошо опустится вниз.

тут это хорошо видно

Откручиваем 6 болтов под головку на “восемь” и вытаскиваем корзину с диском

Корзина сцепления была сильно ( ну или мне так кажется ) сточена выжимным подшипником, глубокие “пропилы” были на лепестках

Смотрим на диск сцепления

Мой выбор пал на комплект сцепления LUK

Сцепление фирмы LUK

У меня стояло фирмы Kraft

В сравнении с новым

На моё удивление диск был очень даже живым, оставлю на всякий случай.

Ну и всё, собираем всё в обратном порядке. И да, центровал диск сцепления пластмассовой втулочкой

2. Замена сцепления ВАЗ 2110, 2111, 2112

Ослабляем болты крепления колеса, поднимаем автомобиль на домкрат и подставляем “козлы”

Снимаем левое колесо, откручиваем два болта крепления нижней шаровой опоры

10:823

Снимаем “минусовую” клемму с аккамулятора, снимаем разьем с ДМРВ, ослабляем хомут крепления гофры к ДМРВ, вынимаем из автомобиля корпус воздушного фильтра.

11:1628

Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач(далее “КП”).

12:219

1. Откручиваем болт крепления МЗ к картеру КП. 2. Откручиваем первый болт крепления КП.

Читать еще:  Как снять щиток приборов ваз 2109

13:895

Понадобится хороший ключ с головкой на 19 и возможно труба-вороток. Рядом есть ещё один болт крепления КП.

14:1607

Эту гайку необходимо не забыть ослабить

Откручиваем верхний болт крепления стартера.

16:680

Снимаем разьем с датчика скорости, откручиваем тросик спидометра.

17:1322

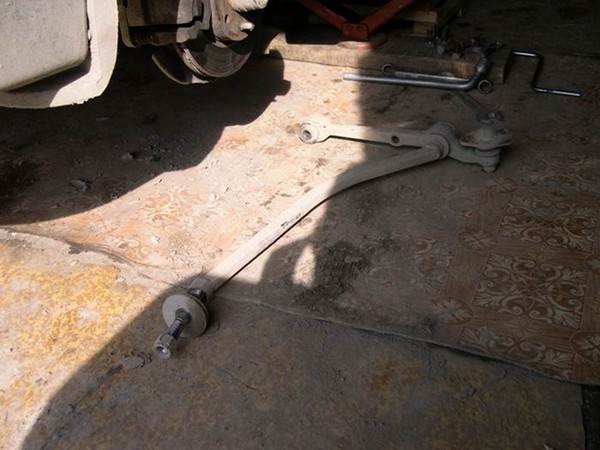

Снимаем продольную растяжку вместе с рычагом.

18:1927

1. Отрручиваем нижний болт крепления стартера. 2. Откручиваем третий болт крепления КП. Есть ещё одна гайка крепления КП в районе правого внутреннего ШРУСа.

19:286

На десятках откручиваем два болта крепления реактивной тяги.

20:919

1. Ослабляем гайку на хомуте тяги привода упревления КП и снимаем эту тягу с КП. 2. Откручиваем две гайки задней подушки.

21:1656

Предварительно необходимо подставить чурку под двигатель, иначе он может опуститься слишком низко и оторвать шланги отопителя салона.

22:251

Осторожно отводим КП от двигателя и кладем на пол.

23:863

КП повисает на полуосях. Преимущество этого способа в том, что масло из КП сливать не надо.

24:1548

1. Подшипник выключения сцепления лучше заменить. 2. Если пружины в своём месте болтаются, то диск менять однозначно. 3. Накладки износились до клепок. 4. На поверхности корзины износ небольшой, переживет ещё один диск.

25:396

На лепестках, в месте касания выжимного подшипника , износ небольшой. Лепестки в норме.

26:1075

Поверхность маховика не сильно изношена. Сборку производим в обратной последовательности. Для установки корзины сцепления и диска необходимо воспользоваться имитатором первичного вала КП.

27:1946

Снятие, установка КПП ВАЗ 2110, 2111, 2112

Снятие и установка коробки передач, замена сцепления ВАЗ . Рекомендация Снимайте коробку передач с помощником.

Ремонт сцепления ВАЗ 2110. Пошаговая инструкция от владельца «десятки»

Уже три года я являюсь счастливым обладателем вазовской «десятки». Машина, как говорится, на любителя, но меня она полностью устраивает, и менять ее не собираюсь. Серьезных поломок пока не было, но один неприятный эпизод все же произошел. Как-то мне позвонил друг, поделился своей «автомобильной» проблемой – пропало сцепление на ВАЗ 2110. Я, естественно, посочувствовал приятелю и «поехал дальше», но не прошло и четырех дней, как мне пришлось вспомнить об этом звонке.
Сначала появились проблемы с включением передач, приходилось несколько раз выжимать педаль сцепления до упора. Через день и это перестало помогать – передачи стали включаться со страшным скрежетом и большим усилием. Подтянул трос, начал все проверять, как вдруг педаль просто «провалилась». Мне пришлось обратиться за помощью к соседу (слышал, что ремонт сцепления на ВАЗ 2110 — его «конек») и мы приступили к работе.
В нашем случае причину неисправности можно было определить только сняв коробку переключения передач. Чтобы описание всех действий стало еще более доступным, мы сопроводили его качественными фото, наглядно демонстрирующими каждый этап работы.

Снятие КПП

Чтобы получить доступ к сцеплению на ВАЗ 2110, требуется снять аккумулятор и воздушный фильтр (полностью, вместе с датчиком ДМРВ).

Открутите привод (так называемый тросик).

Открутите верхние болты, крепящие КПП к двигателю.

Разъедините «фишку» датчика скорости и демонтируйте крепление жгута электропроводки.

Теперь нужно «вывесить» (поднять) передние колеса авто. Уточняю – мы снимали КПП только чтобы отремонтировать сцепление ВАЗ 2110, а тот метод, который я описываю и представляю на фото, позволяет не выдергивать из «коробки» приводы и не сливать из нее масло. Ослабьте гайку привода с правой стороны КПП практически до конца резьбы, а с левой – скрутите полностью (отсюда привод будем вытаскивать).

Открутите рычаг подвески.

Теперь шаровую опору.

А также болты рычага подвески (две шт.).

Рычаг передней подвески демонтирован.

Снимите «брызговик» (нижнюю защиту двигателя). Отключите «фишку» выключателя огней заднего хода.

Открутите от КПП реактивную тягу и снимите нижнюю крышку картера.

Ослабьте гайку на хомуте тяги кулисы (привода управления КПП) и отсоедините ее. Отметим, что после того, как ремонт сцепления ВАЗ 2110 будет закончен, а коробка будет установлена на место, кулису потребуется отрегулировать.

Открутите нижний болт и гайку на креплении коробки к двигателю. Найти и открутить болт – не проблема, а вот с поиском гайки могут возникнуть трудности. Она может быть «закрыта» приводом, стоящим в коробке.

Установите домкрат под двигатель, стараясь не повредить поддон.

Открутите КПП от «подушки».

Читать еще:  Подойдут ли стойки от ваз 2109 на ваз 2110

Немного опустите двигатель на домкрате и снимите КПП.

Что касается моего случая, полная замена сцепления ВАЗ 2110 не потребовалась. Причина неисправности заключалась в поломке выжимного подшипника, а поменять пришлось только корзину, диск и, естественно, сам выжимной.

Ремонт сцепления

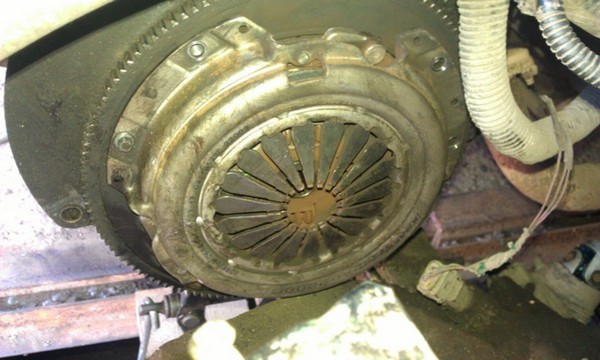

Откручиваем болты, крепящие корзину. На фото видно, что ее лепестки сильно изношены («выработаны» выжимным) и корзину придется заменить. Сразу скажу – эту деталь я нашел у знакомых, она не новая, но в отличном состоянии.

Помните, если при установке диска будет допущено его смещение (неважно в какую сторону) то установить коробку передач на место не получится. Перед тем как поменять диск сцепления на ВАЗ 2110, необходимо подготовить оправку или воспользоваться первичным валом КПП. Вставьте диск с оправкой в маховик.

Затем корзину или сразу все. Болты крепления корзины необходимо закручивать по кругу, постепенно, за три или четыре оборота маховика.

Смажьте вал и установите выжимной подшипник.

Установка коробки переключения передач

Установку КПП производим в обратной последовательности ее снятию. Отметим, что наша иллюстрированная инструкция поможет вам как поменять сцепление ВАЗ 2110, так и отремонтировать его, заменив лишь отдельные детали. Конечно, хорошо бы все это делать на «яме», но нам пришлось обходиться без нее. Работы мы проводили следующим образом:
1. Опустили домкрат под двигателем;
2. Вставили на место левый привод и наживили гайку;
3. Установили под КПП самодельный рычаг, сделанный из двух кирпичей и обрезка доски (60–70 см);
4. Мой помощник наступил на рычаг, приподнимая коробку, а я вставил ее на место.
Теперь нам осталось все собрать, отрегулировать кулису, а также само сцепление.

Замена сцепления ВАЗ 2110 без снятия коробки и слива масла

Главная функция сцепления в автомобиле – связь трансмиссии с двигателем. На эту деталь ДВС приходится большая часть нагрузок, возникающих во время передачи крутящего момента к коробке передач. В этом кроется причина его быстрого изнашивания. Причем избежать этого не удастся ни одному автовладельцу. Именно поэтому сцепление относят к расходным материалам.

Признаки необходимости установки нового сцепления:

  • понижение мощности двигателя;
  • неполное включение сцепления;
  • щелчки, рывки, посторонние звуки при включении;
  • самостоятельное выключение сцепления;
  • вибрация при нажатии педали.

Далее описан процесс самостоятельной установки нового сцепления ВАЗ 2110 без слива масла и снятия коробки.

Необходимые инструменты:

  • домкрат;
  • обязательно наличие смотровой ямы/подъемника;
  • торцевой и рожковый ключи на «17» и на «19»;
  • монтировка/труба-усилитель.

Самостоятельная замена сцепления ВАЗ 2110

  1. Ослабить болты крепления на левом колесе, поднять на домкрате переднюю часть колеса, поставить на «козлы».

  1. Снять колесо, открутить 2 болта крепления нижней шаровой опоры.

  1. Демонтировать отрицательную клемму с аккумуляторной батареи.
  2. Снять ДМРВ, ослабить хомут, которым крепится гофра ДМРВ, достать воздушный фильтр.

  1. Убрать с вилки сцепления трос сцепления. Ослабить две крепежные гайки, прикрепляющие трос к скобе на КПП.

  1. Выкрутить болт, которым стартер крепится к коробке, извлечь первый болт крепления коробки передач.

  1. Найти на КПП второй болт крепления и отпустить его. Также отпустить и верхний болт, которым крепится стартер.

  1. Снять разъем с датчика скорости, открутить трос спидометра.

  1. Демонтировать продольную растяжку и рычаг.

Также ознакомьтесь

  1. Отвинтить нижний болт, которым крепится стартер.

  1. Извлечь 3-й крепежный болт коробки передач. Открутить еще одну гайку, расположенную около правого ШРУСа.
  2. Снять болты крепления реактивной тяги. Их 2.

  1. Ослабить гайку, которая находится на хомуте тяги привода управления коробкой, снять с коробки тягу.

  1. Установить опору под двигатель, открутить 2 гайки, которыми крепится задняя подушка (смысл этого – избежать возможного прорыва шлангов).

  1. Аккуратно отвести КПП от двигателя, отпустить ее на пол. Она должна повиснуть на полуосях.

  1. Как вариант: заменить сразу подшипник выключения сцепления.

  1. Оценить износ, заменить диск, по необходимости установить новую корзину сцепления, проверить лепестки.

Сборка выполняется в обратном порядке.

Таким образом, установка нового сцепления ВАЗ 2110 без снятия коробки и слива масла произведена успешно.

Самостоятельная замена сцепления автомобилей ВАЗ 2110 на видео:
