Как подключить стеклоподъемники на ваз 2110

Как подключить стеклоподъемники на ваз 2110

На многие автомобили семейства ВАЗ 2110 устанавливаются электростеклоподъемники.

Клавиши управления электростеклоподъемниками расположены на облицовке тоннеля пола. На автомобили ВАЗ, комплектация которых не предусматривает этой опции, электростеклоподъемники можно установить самостоятельно.

Из огромного количества вариантов были выбраны электростеклоподъемники реечного типа: их конструкция проста и надежна, а также они удобны при установке.

Электростеклоподъемники ВАЗ 2110: Последовательность установки

1. Перед началом работы необходимо отсоединить клемму «минусового» провода от вывода аккумуляторной батареи.

2. Из набора проводов, входящих в комплект, собрать жгут для подключения к бортовой сети автомобиля (жирные линии на схеме выше).

3. Крестообразной отверткой отвернуть саморез крепления защелки монтажного блока.

4. Вынуть блок из крышки и перевернуть его.

5. Вставить колодку Ш1 жгута проводов в соответствующее гнездо монтажного блока.

6. Снять обивку двери.

7. Через отверстия в стойке кузова и в двери протянуть провода к электроприводу стеклоподъемника.

8. При установке переключателей (клавиш управления) на облицовку тоннеля пола протянуть в дверь два провода. При установке переключателей в обивку двери потребуется три провода (дополнительный — для подсветки клавиши).
Чтобы при выполнении работ не повредить стекло необходимо извлечь провод из двери.

9. Поддев отверткой, нужно снять с двери внутренний уплотнитель стекла.

10. Чуть опустив стекло, головкой «на 10» отвернуть два болта крепления обоймы стекла к механизму стеклоподъемника.

11. Вынуть стекло.

12. Ключом «на 10» отвернуть гайку верхнего крепления направляющей механизма стеклоподъемника.

13. Далее отвернуть две гайки среднего крепления.

14. Отвернуть гайку нижнего крепления.

15. Ключом «на 8» отвернуть три гайки крепления механизма стеклоподъемника.

16. Вынуть механизм стеклоподъемника через окно двери.

17. Обрезать часть защитной пленки (она помешает электроприводу).

18. Вставить электростеклоподъемник.

19. Вставив шпильки крепления электростеклоподъемника в отверстия каркаса двери, наживить на шпильки гайки и затянуть их.

20. Соединить в соответствии со схемой подключения колодки жгутов проводов. Подсоединив клемму «минусового» провода к выводу аккумуляторной батареи, проверить работу электропривода. Установить стекло в дверь.

21. Опустить стекло до совмещения крепежных отверстий обоймы стекла с отверстиями в кронштейне электростеклоподъемника.

22. Прикрепить обойму стекла болтами.

23. Проверить работу стеклоподъемника.

24. Клавишу управления стеклоподъемником установить в облицовку двери.

25. В отверстие, в котором находилась ось рукоятки прежнего стеклоподъемника, устанавить заглушку.

26. Установить на место обивку двери.

Установка дополнительной кнопки ЭСП в дверь ВАЗ 2110, 2111, 2112 и работа ЭСП без зажигания и реле

Содержание статьи:

1. Работа ЭСП без зажигания и реле для ВАЗ 2110, 2111, 2112

Как все мы знаем, в интернете полно информации о том, как намотать проволоку и заставить электро-стеклоподъемники работать без ключа зажигания, но мне кажется это полной ерундой. Давайте разберемся в этом.

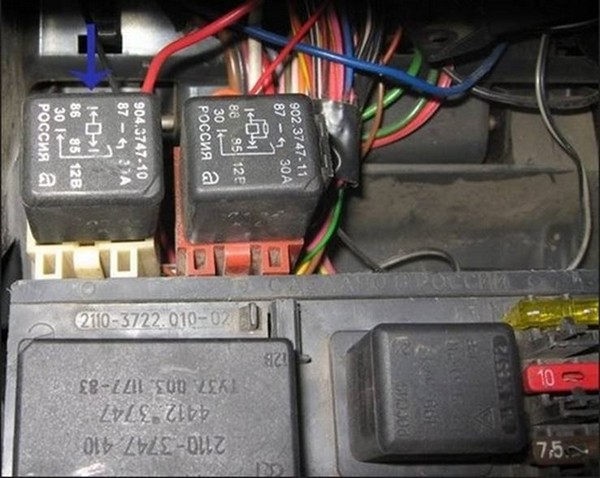

Предложенный способ в интернете такой: первым делом, мы должны открыть наш монтажный блок с предохранителями и найти там реле отвечающий за электро-стеклоподъемники.

Убедившись опытным путем, а именно включив зажигание и выдернув реле, мы понимаем работают или нет стекло подъемники.
Если это то, что нам нужно вынимаем реле.

Потом начинаем делать некоторые манипуляции с реле наматывая на нее проволоку.

Я не знаю, как у Вас, а у меня возникает вопрос, а на кой нам это нужно?

У нас в руках обычная 4х контактная реле, где принцип работы реле нам понятен.

В интернете нам просто предлагают закоротить водной контакт питания-30 и выводной контакт на ЭСП-87. Это приведет к контакту в обход катушки (реле), которая сработает только если на него придет питание (плюс) от замка зажигания (контакты в Реле-85,86-Катушка).

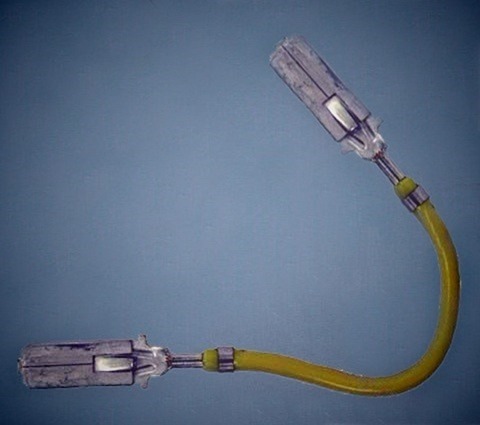

Так не проще ли нам, не делая колхоза, просто смастерить перемычку, чтобы дать питание на прямую?

Сделать из толстого провода сечением в 2.5-4 квадрата, чтобы не грелась наша перемычка.

И подсоединить ее не посредственно на колодке. На разъем входного напряжения контакта – 30 и выходного 87.

Тогда для включения ЭСП не нужно будет поворачивать ключ зажигания.
Так как Питание (плюс) придет на ЭСП в обход реле, которое сработает только при подаче питания (плюса) с замка зажигания.

Тогда и колхозить будет не нужно.

2. Установка дополнительной кнопки ЭСП в дверь ВАЗ 2110, 2111, 2112

Предлагаю вашему вниманию поэтапное описание процесса установки дополнительной кнопки управления стеклоподъемником (ЭСП) в дверь. Процесс не очень сложный и трудоемкий, на все про все уйдет примерно около двух часов.

Для того, чтобы произвести установку дополнительной клавиши электро-стеклоподъемника на дверь Ваз 2110, нам понадобится:

1. 9 метров провода (я использовал провода следующих цветов: черный, желтый, белый, по 3 метра каждый) 0,75 мм (сечение)
2. Кнопка для управления ЭСП (ВАЗ 2110)*
3. Колодка под кнопку ЭСП
4. Клеммы «мама» большие — 2 **
5. Клеммы «папа» большие — 2 **
6. Клеммы «мама» маленькие — 7 **
7. Клемма «земля» 8мм — 1
8. Колодки под клеммы «мама — папа» большие — 1 (каждого вида)
9. Пластиковые хомуты (маленькие) — 8
10. Пистоны для кропление обшивки двери — 7***

* — в принципе, вместо десяточной кнопки-качельки, можно поставить СИЛЬНОТОЧНЫЕ (силовые) кнопки от Калины или Приоры, но уточните у продавца, чтобы они были сильноточными, триггерные не подойдут.
** — эти клеммы я не покупал, они шли вместе с колодками.
*** — они у меня мягкие, поэтому не ломались => я их не покупал.

Схема подключения кнопки ЭСП в двери.

Теперь определяем номера контактов на кнопке и колодке, согласно схеме:

Так, разобрались. Следующим делом, нужно найти реле ЭСП. Обычно, реле располагается сверху крышки монтажного блока. Если у вас установлено более одного реле, то поочередно их вынимайте и проверяйте, работают ли ЭСП. Реле, после извлечения которого ЭСП перестали работать, и есть реле ЭСП.

Извлекаем его из гнезда, и снимаем минусовую клемму с АКБ.
Затем отсоединяем само реле от корпуса. Для этого плоской отверткой слегка отожмите защелку держателя и надавите на его корпус. Держатель реле выйдет из зацепления. На рисунке обозначена защелка:

Читать еще:  Коды ошибок лада гранта

Нас интересует белый провод с черной полоской (это «+ 12 V» после зажигания. Если вы хотите, чтобы ЭСП работали вне зависимости от положения ключа зажигания, то перемкните 30 и 87 контакт реле ЭСП — белый с черной полоской и синий с черной полоской):

К нему то и цепляем наш «+12 V» провод (по схеме, он подключается на 2 контакт колодки, я использовал провод желтого цвета)
Теперь нам нужна «масса». Взять ее можно и из двери, но там контакт весьма нестабилен, поэтому я взял массу с болта за монтажным блоком. Чтобы увидеть этот болт, откройте монтажный блок и загляните вверх и немного вправо).

Обожмите провод, который пустите на массу на конце «землей» и прикрепите к болту. (для этих целей использовал провод черного цвета)

Следующим шагом будет подключение плюса с подсветки. Я врезался к белому проводу подсветки пепельницы (для подключения также использовал купленный белый провод), находится он за щитком слева, что в ногах переднего пассажира.

На оранжевый провод внимания не обращайте (+ на подсветку магнитолы).

Вот, все три провода, что проведем в дверь мы подсоединили к источникам, далее нужно будет их провести через гофру внутрь двери. Снимаем облицовку средней стойки (выкручиваем один шуруп посередине и два внизу). Также ослабьте крепление водительского ремня безопасности на полу (болт на 17).

Чтобы было удобно провести провода через гофру, отсоедините ее от двери.

Откручиваем и снимаем ручку двери (два болта под крестовую отвертку). Затем снимаем обшивку (карту) двери, лучше всего это делать, начиная снизу. Не забудьте выкрутить гвоздик. Находим колодки (мама-папа) к двигателю ЭСП, разъединяем их.

Теперь начнется самое интересное. Обжимаем три проведенных нами провода маленькими мамами и вставляем их в колодку по схеме, приведенной выше. Соответственно, «+12 V» — (желтый) контакт 2, плюс подсветки (белый провод) — 4, а масса — черный — на 5.
Осталось 4 контакта: 1,3,6,7. Родной провод (зеленый с черной полоской), который шел на колодку двигателя ЭСП подключаем на 6 контакт, а оранжевый — на 3 контакт.

Теперь колодка, которая будет подключаться к колодке двигателя ЭСП: синий провод — 7, коричневый — 1 контакт.

Вот, собственно, фото (все номера и обозначения в соответствии со схемой, приведенной выше):

Расположение проводов в колодке:

Привел это безобразие немного в порядок:

Подключаем кнопку, подключаем реле ЭСП и минус на АКБ. Проверяем… если все заработало, ставим все детали в порядке, обратном разборке. Если с родных кнопок ЭСП стекло работает нормально, а с подключенных — ездит в обратном направлении, меняем местами между собой 3−6, и 7−1 (был 3 — стал 6, был 6 — стал 3 и т.д.) контакты в колодках, которые подключаются к родной проводке в двери. Но сначала, проверьте, правильность подключения по схеме.

Установка USB в ВАЗ 2110, 2111, 2112 своими руками

Решил себе сделать USB для зарядки телефона и планшета (+5 вольт). Решил особо не заморачиваться купил адаптер от

Стеклоподъемник ВАЗ-2110 электрический: типы, схема подключения и ремонт

Электрический стеклоподъемник ВАЗ-2110 позволит существенно увеличить степень комфорта в автомобиле. Но у любой модели устройств имеются неисправности, иногда дверное стекло заклинивает – не открывается или не закрывается. В этом случае, как правило, необходимо менять весь механизм электростеклоподъемника. В некоторых случаях можно произвести самостоятельно ремонт механизма. Иногда заклинивание происходит по причине того, что недостаточно смазки. В этом случае нужно просто очистить от загрязнений механизмы устройства, после чего нанести новую смазку.

Электрические стеклоподъемники для “десятки”

Когда начали выпускаться автомобили ВАЗ-2110, в комплектации отсутствовали электрические стеклоподъемники. Их устанавливали очень редко, в основном по просьбе покупателя уже непосредственно в автосалоне. Большинство автолюбителей стараются экономить на ремонте, поэтому вместо того, чтобы обращаться в специализированные центры для ремонта автомобилей, обслуживание осуществляют своими силами.

На сегодняшний день в магазинах очень много наборов для установки стеклоподъемников с электрическим приводом на автомобиле ВАЗ. Самый простой и дешевый комплект включает в себя только лишь электрический двигатель с редуктором. С таким комплектом можно осуществить замену электрического стеклоподъемника ВАЗ-2110, но лучше приобретать полные наборы.

Выбор стеклоподъемников

Прежде чем производить установку новых механизмов, узнайте, какие конкретно типы и марки рекомендуют опытные автослесари. На прилавках автомобильных магазинов можно встретить устройства производства фирм «Беркут» и «Гранат». Это наиболее популярные механизмы, так как у них достаточно низкая стоимость, но надежность на высоте. Можно выделить три разновидности электрических стеклоподъемников:

  1. Очень высокую скорость перемещения стекла обеспечивают шарнирно-рычажные стеклоподъемники. Но у них самая большая стоимость – комплект на передние двери имеет цену от 2500 рублей. Зато качество исполнения и ресурс очень высокие. При работе механизма практически нет шумов. Сломать это устройство очень сложно, даже при замерзании стёкол электродвигатель и механизм не выйдут из строя.
  2. Реечные стеклоподъемники не отличаются хорошим качеством. В случае если замерзает стекло, может обломиться часть привода или выйти из строя двигатель. Чтобы обеспечить хорошую работу всего механизма, его необходимо очень часто смазывать.
  3. Тросиковый тип стеклоподъёмников является самым бюджетным из всех. Скорость движения стекла очень медленная, при замерзании трос может оборваться, двигатель выйти из строя. Но если такой электрический стеклоподъемник ВАЗ-2110 не работает, ремонтировать его не стоит, проще купить новый.

На что обратить внимание при покупке

Конечно, лет 20 назад такой вид электрических стеклоподъемников ВАЗ-2110 был бы пределом мечтаний для любого автомобилиста. Но сегодня, когда на прилавках магазинов можно найти за вполне скромные средства намного лучшие механизмы, не стоит отдавать свои предпочтения тросиковым стеклоподъемникам. Невозможно даже представить, сколько стоит ВАЗ-2110 в такой комплектации в конце 90-х. Пожалуй, это был первый автомобиль после знаменитых 600-х “Мерседесов”.

Читать еще:  Ниссан мурано замена свечей

Во время покупки необходимо обратить внимание на комплектацию стеклоподъёмников. Желательно приобретать те, в которых имеются электромоторы, вся проводка, кнопки, заглушки, крепежи, манжеты из резины. С помощью манжетов протягивается электрическая проводка из дверей в стойки кузова.

Подготовка к установке электрических стеклоподъемников

Перед началом проведения работ необходимо приобрести все элементы для ремонта. Обязательно при работе нужно отключать от аккумуляторной батареи минусовую клемму. Если это сделать нельзя по каким-либо причинам, то извлеките предохранители ВАЗ-2110, которые запитывают панель приборов, подсветку, кнопки управления, прикуриватель автомобиля.

При снятии обшивки передних дверей обязательно повредите несколько клипс. Поэтому купите про запас пару десятков этих пластиковых деталей. Стоимость у них небольшая, поэтому сильно по карману покупка не ударит. Обязательно изучите схему автомобиля ВАЗ-2110, если не знаете, куда произвести подключение электрических стеклоподъемников. Если вы будете ориентироваться по электрике машины, то монтаж проводки будет осуществлён очень быстро.

Снятие старого механизма стеклоподъемника

Но прежде чем установить электрический стеклоподъемник ВАЗ-2110, неисправности которого будут рассмотрены ниже, нужно полностью снять старый. В целом все работы можно разделить на несколько основных этапов:

  1. Аккуратно, стараясь не повредить, снимаете обшивку передних дверей. Комплект электрических стеклоподъемников состоит из двух механизмов и двигателей привода. Поэтому ставить их нужно на передние двери.
  2. При помощи скотча необходимо установить стекло передней двери в верхнем положении. Главное, чтобы оно при демонтаже механизма не упало внутрь двери.
  3. Выкрутить болты крепления старого механизма и стекла ключом на «10».
  4. Найдите направляющую, она закреплена на двери при помощи 4 гаек. Первым делом необходимо выкрутить нижнюю, затем средние, а самой последней верхнюю.
  5. Ручка стеклоподъемника крепится на двери с помощью трех гаек. Их выкручиваете в последнюю очередь.

После этого можно полностью вынуть механизм. В случае если не получается извлечь его из двери, потребуется надавить на верхние крепления отверткой. После этого обязательно нужно очистить внутреннее пространство двери, чтобы там не было пыли и грязи. Если необходимо, то можно наклеить шумоизоляцию. Это делать необходимо в том случае, если вы не хотите по несколько раз разбирать передние двери.

Монтаж нового стеклоподъемника

Для того чтобы установить электрический стеклоподъемник на автомобиль ВАЗ-2110, необходимо сначала разместить его во внутреннем пространстве двери. Для этого потребуется завести его в самое большое технологическое отверстие дверцы. Дальнейшая работа выполняется по какому алгоритму:

  1. Производится закрепление механизма на двух шпильках, которые устанавливаются в отверстия, где находились средние гайки старого механизма стеклоподъемника.
  2. Совместите крепежи на стекле и механизме. Чтобы это сделать, нужно подключить электродвигатель к аккумуляторной батарее. После совмещения отверстий фиксируете их с помощью болтов, их вы найдете в комплекте.
  3. Так как при работе возникает большое трение, обязательно все трущиеся поверхности смазывайте. Желательно использовать состав ШРУС-4.

Подключение электрооборудования

Теперь, чтобы стеклоподъемники работали правильно, необходимо их подключить. Если не уверены в своих силах, то обратитесь за помощью к опытному электрику. Если же уверены в себе, можно начинать монтаж. Для этого выбираете место для установки кнопок управления. Желательно их располагать там, где будет свободный доступ к ним как водителю, так и пассажиру. Поэтому наиболее хорошие места для установки – это ниша под ручником, а также в бороде передней панели.

После установки кнопок необходимо от них проложить провода к источнику питания через блок предохранителей ВАЗ-2110. В нём имеется несколько резервных гнёзд, при помощи которых можно произвести подключение стеклоподъемников. От электродвигателей в дверях прокладываются провода к стойке кузова, а оттуда к кнопкам управления. Обязательно применять электромагнитные реле, чтобы избавить кнопки от коммутации высокого тока.

Частые поломки

Независимо от того, какой установлен тип электрического стеклоподъёмника, они всё равно могут выходить из строя, причём все поломки разделяются на механические и электрические. К последним можно отнести неисправность кнопки стеклоподъемника ВАЗ-2110. Возможные неисправности:

  1. Если полностью отказал электрический стеклоподъемник, причина может крыться в том, что оборвался трос, либо его закусило. Если стеклоподъемник реечного или рычажного типа, ищите поломку в механизме.
  2. Выход из строя электродвигателя вследствие попадания воды. Очень часто происходит такая поломка, так как электродвигатель негерметичный. В него иногда просачивается конденсат, появляется ржавчина, которая способна нанести огромный вред электромотора.
  3. Поломка электромагнитного реле – стеклоподъемник не сможет работать, так как на моторчик не подается напряжение питания. Чтобы проверить работоспособность реле, необходимо установить заведомо исправный элемент.
  4. Проверьте в блоке предохранителей ВАЗ-2110 соответствующую плавкую вставку. Если даже при установке нового реле не происходит включение, то нужно искать неисправность в цепи питания. Замените предохранитель на новый. В том случае, если он перегорает очень быстро, то потребуется найти, в каком месте электрической проводки происходит короткое замыкание.
  5. Очень часто ломается кнопка стеклоподъёмника ВАЗ-2110. Ее проверить достаточно просто, нужно установить новую, либо же замкнуть провода при помощи металлического предмета.
  6. При обрыве цепи питания необходимо найти место, после чего восстановить.

Очень часто происходит обрыв между стойкой кузова и дверцей. Так как дверь постоянно открывается и закрывается, провод изгибается, со временем разрушается. Чтобы исправить это положение, необходимо проложить новую проводку.

Заключение

Редко какие комплектации ВАЗ-2110 оснащались электрическими подъемниками стекла. Поэтому монтаж придется производить своими силами. Постарайтесь сделать все максимально качественно, подключите приводы к автосигнализации, чтобы она доводила стекла при постановке на охрану.

Меняем стеклоподъемник на ВАЗ 2110 своими руками

В автомобилях ВАЗ 2110 такое устройство, как стеклоподъемник, к сожалению, является одним из менее надежных. Как показывает практика, на автомобилях этой модели именно стеклоподъемники чаще всего выходят из строя. В этой статье мы расскажем об устройстве подъемника, как он работает, какие самые распространенные неисправности и как заменить элемент.

Устройство стеклоподъемника ВАЗ десятой модели

Конструкция стеклоподъемников на ВАЗ 2110 будет разной в зависимости от того, какое устройство — для передних или задних дверей.

Читать еще:  Как снять обшивку двери ваз 2115

Но несмотря на это, каждый из них имеет в своем устройстве определенные детали:

  1. Желобки, которые расположены на внутренней плоскости дверной рамки. Эти компоненты предназначены для удержания непосредственно стекла в том или ином положении.
  2. Так называемые рельсы. Данные компоненты монтируются в корпусе двери. Они используются в качестве направляющих компонентов для передвижения стекла.
  3. Непосредственно уплотнительный элемент, выполненный из мягкой резины, которая позволяет ограничить движение стекла по направлениям вверх и вниз.
  4. Поднимающее устройство.
  5. Привод стеклоподъемника.

Ручной подъемник для ВАЗ 2110

Что касается приводов, то их существует несколько типов:

  1. Механический. Такая конструкция привода состоит из обычных деталей, нескольких шестерней, а также рукоятки. Чтобы обеспечить передвижение устройства в то или иное положение, необходимо провернуть ручку по или против часовой стрелки. Нагрузка передается на валик привода, в результате чего стекло можно опустить или поднять.
  2. Электрический вариант, который имеет более сложный набор деталей. В него входят электрический двигатель (моторчик), барабан, а также блок редуктора. Кроме того, помимо двигателя и блока с редуктором, электростеклоподъемник также оснащается проводкой. Работает такое устройство после установки и подключения согласно схеме от кнопок управления.

Электрический подъемник в разобранном виде

Стеклоподъемники также могут делиться по типу механизмов подъема, как правило, это реечный тип. Следует отметить, что реечный вариант полностью исключает вероятность перекоса стекла. Однако в ВАЗ 2110 используются и тросовые механизмы, которые не менее надежны. Основным преимуществом тросовых механизмов является полное отсутствие шума при их работе, но такой элемент не может работать без электрического моторчика.

По сравнению с реечными, тросовые механизмы работают менее шумно, однако реечные всегда функционируют на порядок быстрее. Автомобили ВАЗ 2110 оснащаются как электрическими, так и традиционными типами стеклоподъемников.

Извините, в настоящее время нет доступных опросов.

Руководство, как разобрать стеклоподъемник

Итак, если вы решили произвести замену в своем ВАЗ 2110 традиционного стеклоподъемника на электрический с моторчиком, блоком редуктора и кнопками управления, то для начала узнайте, как снять устройство. Только после того, как вы сможете снять, можно будет произвести замену или установку нового.

Также демонтаж стеклоподъемника может потребоваться в том случае, если он не работает и нужно сделать его ремонт:

  1. В первую очередь необходимо демонтировать ручку, которая находится в салоне. Чтобы сделать это, извлеките стопор, находящийся под специальной шайбой на той самой ручке. Используя отвертку, вам необходимо отодвинуть в сторону защелку, извлекая стопор из плица. Таким образом, вы сможете снять саму ручку. В том случае, если она плотно установлена, возможно, стоит попытаться поддеть ее с помощью отвертки.
  2. Далее, необходимо снять ручку подлокотника ВАЗ 2110. Теми же отвертками отсоедините заглушки, за которыми скрываются болты, фиксирующие саму ручку. Крестовой отверткой открутите их.
  3. Для большего удобства можно демонтировать облицовку рукоятки бокового зеркала заднего вида.
  4. После этого осторожно демонтируется сама обшивка двери.
  5. По сути, это были подготовительные работы. Если вы производите ремонт или замену стеклоподъемников на электрические с моторчиком, блоком редуктором, а также кнопками управления на ВАЗ 2110, то вам нужно получить доступ к креплениям. Эти элементы фиксируют самой устройство со стеклом. Данный компонент крепится с помощью двух болтов, они выкручиваются гаечным ключом.
  6. Далее, можно полностью демонтировать стекло или закрепить его в системе скотчем, после чего производить ремонт или установку элетростеклоподъемников с моторчиком, блоком редуктора и кнопками управления.
  7. От шлица отсоединяется розетка, ключом выкручиваются гайки, после чего стеклоподъемник демонтируется (автор видео — В Деревне Life).

Как установить электростеклоподъемник?

Установка электрических стеклоподъемников с блоком редуктором, моторчиком и кнопками управления производится при необходимости замены или ремонта старого подъемника. Как сказано ранее, на автомобилях ВАЗ 2110 подъемники — это слабый элемент, который периодически нуждается в ремонте. Но ремонт не всегда помогает избавиться от проблем.

Если ремонт в вашем случае не помог, устройство не работает и вы решили произвести замену, то установка и подключение осуществляется следующим образом:

  1. Отключается аккумулятор, из проводки для подключения, которая входит в комплект, необходимо собрать жгут, который будет подключаться к бортовой проводке ВАЗ 2110 по схеме.
  2. Необходимо осуществить подключение колодки с проводами в разъем на монтажном блоке к обратной стороне БП в соответствии со схемой.
  3. После этого производится монтаж самих устройств с блоком редуктором, моторчиком и кнопками управления в двери в соответствии со схемой. В первую очередь производится установка компонентов в двери. После монтажа шпилек фиксации в специальных отверстиях каркаса, следует максимально затянуть гайки.
  4. Если ремонт не удался и вы приобрели подъемники для ВАЗ 2110 с блоком редуктора и кнопками управления, то в комплекте должна идти схема подключения. Соблюдение схемы очень важно, иначе вы можете столкнуться с неработоспособностью устройств. В соответствии со схемой осуществляется подключение колодки с проводами. После того, как вы по схеме подключили все провода, подключите АКБ и проверьте работоспособность подъемников.
  5. Выведите кнопки управления.
  6. Затем опустите механизм с блоком редуктора до того момента, пока не будут совмещены крепежные отверстия обоймы с отверстиями в фиксаторе. Всю обойму необходимо зафиксировать при помощи болтов.
  7. С помощью кнопок управления проверьте, правильно ли работают подъемники с блоком редуктора. Если вы все сделали правильно в соответствии со схемой, то проблем у вас возникнуть не должно. Если что-то выполнено неверно, то придется сразу же производить ремонт и проверку схемы.
  8. В том отверстии, в котором находилась рукоятка подъемника, необходимо поставить заглушку. Установка обивки двери производится в обратном порядке.

Запрос вернул пустой результат.

Когда начинаются шумы, лучше сделать ТО!

Видео «Монтаж реечных подъемников на ВАЗ 2110»

Подробная инструкция по установке элементов приведена на видео ниже (автор видео — Стеклоподъем).
